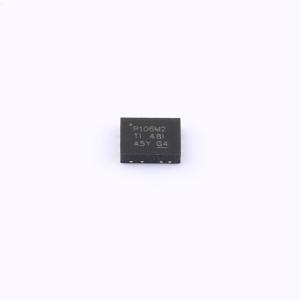

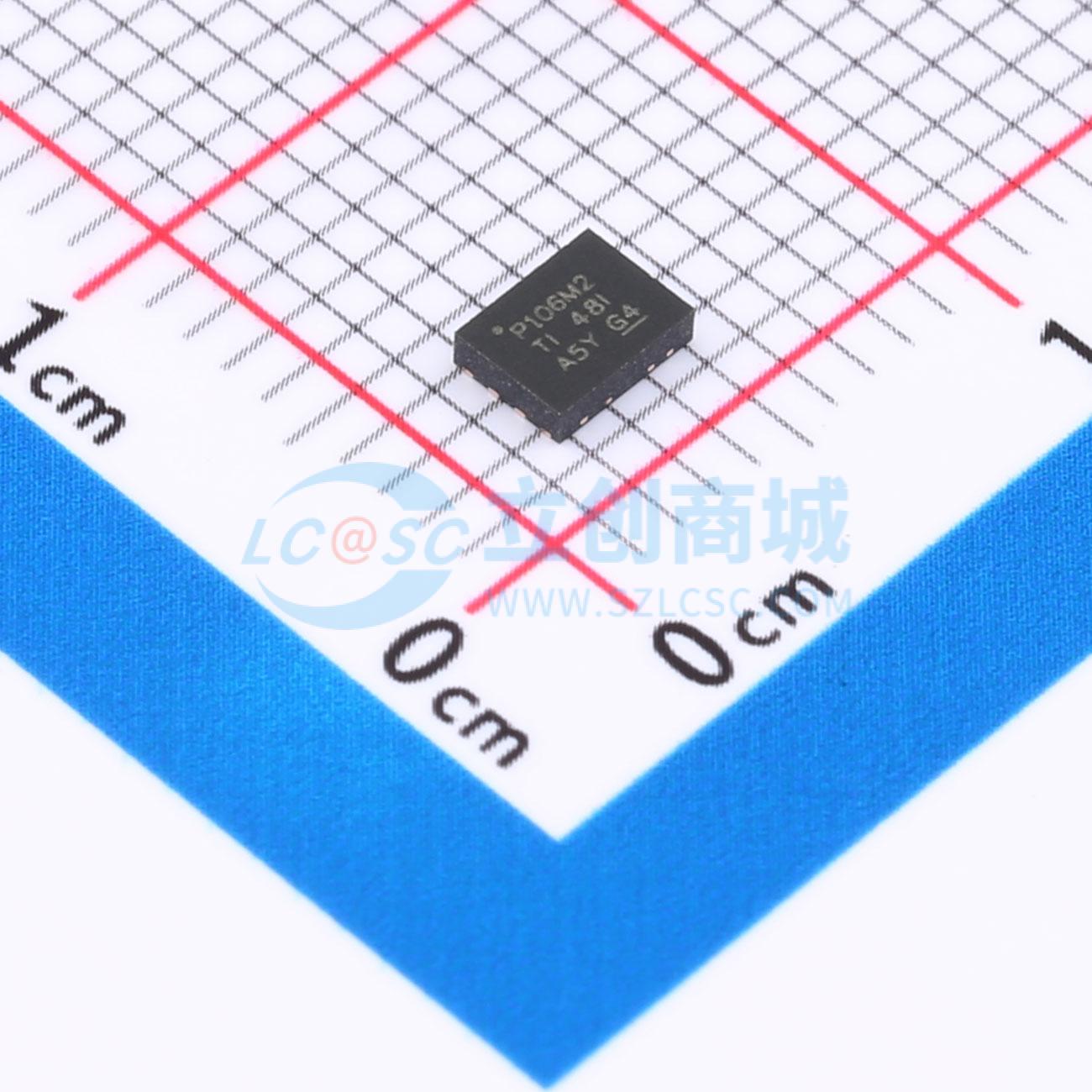

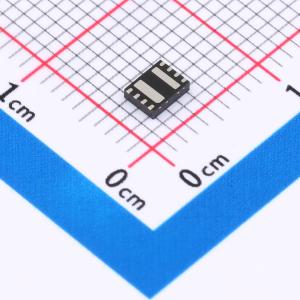

PAMC0106M25DENR
PAMC0106M25DENR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AMC0106M25是一款输入电压范围为 ±250mV 的功能隔离式精密-调制器。隔离栅将在不同共模电压电平下运行的系统器件隔开。隔离栅支持高达200VRMS/280VDC的工作电压，以及高达570VRMS/800VDC的瞬态电压。 AMC0106M25具有小封装尺寸和低输入电压范围，专为在空间受限的应用中实现高精度、隔离式电流检测而设计。电隔离栅支持高共模瞬变，并且可以将敏感控制电路与功率级的开关噪声隔离开来。 AMC0106M25的输出位流与外部时钟同步。该器件与sinc3、OSR256滤波器相结合，可实现16位分辨率、86dB动态范围和78kSPS数据速率。 AMC0106M25采用8引脚0.65mm间距的VSON封装，其额定工业级工作温度范围为-40℃至 +125℃。
- 品牌名称
- TI(德州仪器)
- 商品型号
- PAMC0106M25DENR
- 商品编号
- C41956155
- 商品封装
- VSON-8(2.5x3.5)
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
参数完善中
商品概述
AMC0106M25是一款输入电压范围为 ±250mV 的功能隔离式精密 - 调制器。隔离栅将在不同共模电压电平下运行的系统器件隔开。隔离栅支持高达200VRMS/280VDC的工作电压，以及高达570VRMS/800VDC的瞬态电压。 AMC0106M25具有小封装尺寸和低输入电压范围，专为在空间受限的应用中实现高精度、隔离式电流检测而设计。电隔离栅支持高共模瞬变，并且可以将敏感控制电路与功率级的开关噪声隔离开来。 AMC0106M25的输出位流与外部时钟同步。该器件与sinc3、OSR256滤波器相结合，可实现16位分辨率、86dB动态范围和78kSPS数据速率。 AMC0106M25采用8引脚0.65mm间距的VSON封装，其额定工业级工作温度范围为 - 40℃至 +125℃。
商品特性
- 线性输入电压范围：±250mV
- 电源电压范围：
- 高侧(AVDD)：3.0V至5.5V
- 低侧(DVDD)：2.7V至5.5V
- 低直流误差：
- 失调电压误差：±200uV（最大值）
- 温漂：±3uV/℃（最大值）
- 增益误差：±0.2%（最大值）
- 增益漂移：±40ppm/℃（最大值）
- 高CMTI：150V/ns（最小值）
- 高侧电源缺失检测
- 低EMI：符合CISPR - 11和CISPR - 25标准
- 功能隔离：
- 200VRMS、280VDC工作电压
- 570VRMS、800VDC瞬态过压(60s)
- 额定的工业级工作温度范围：-40℃至 +125℃
应用领域
- 48V电机驱动器
- 48V变频器
- 模拟输入模块
- 电源
