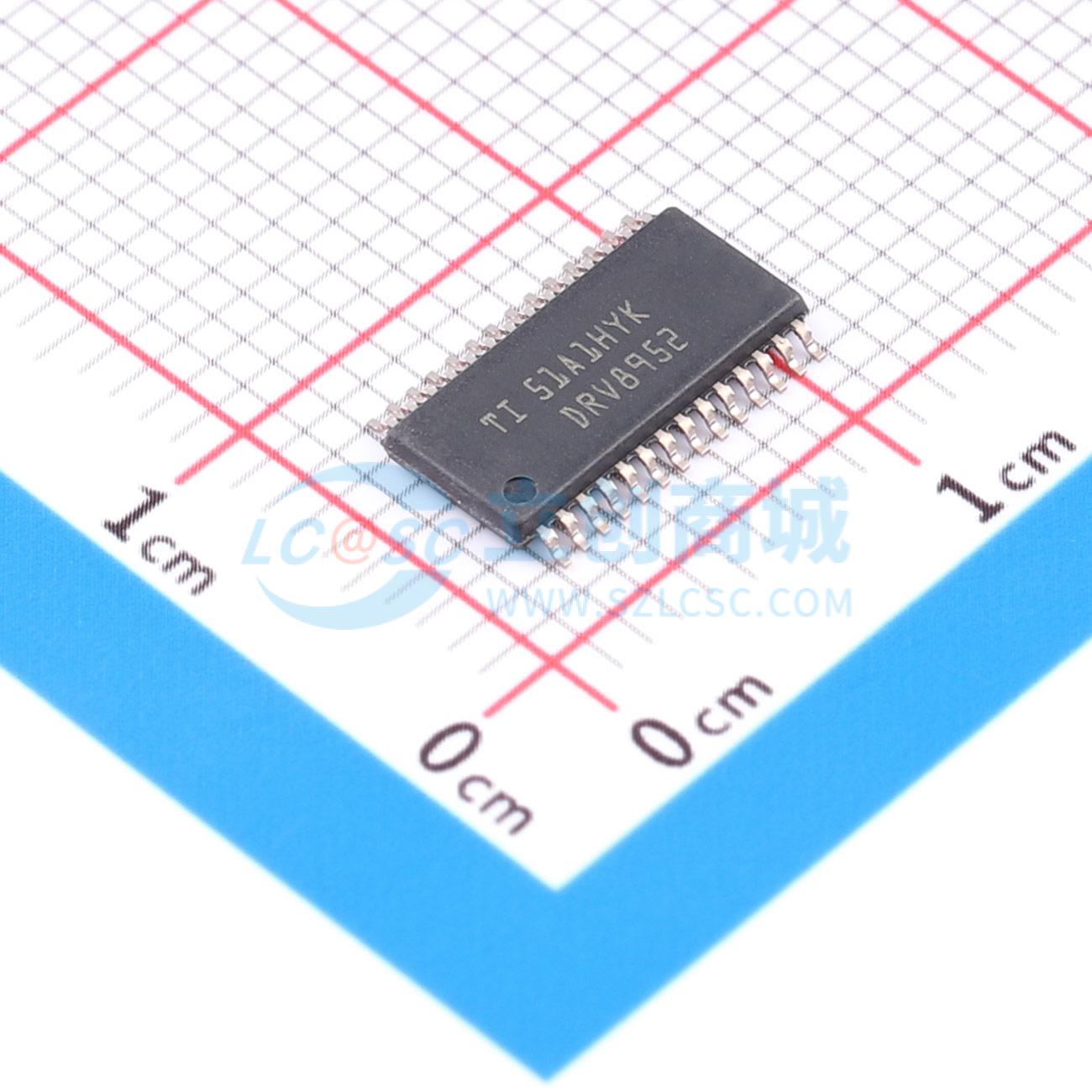

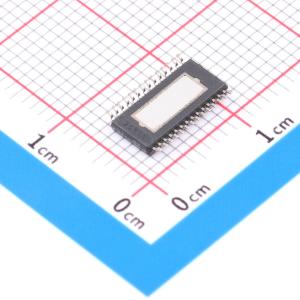

DRV8952PWPR

四通道半桥驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款宽电压、高功率、四通道半桥驱动器，适用于各种工业应用。该器件最高支持55V的电源电压；导通电阻接近50mΩ的集成式MOSFET允许DDW封装的每个输出端产生高达5A的电流，允许PWP封装的每个输出端产生高达4A的电流。该器件可用于驱动最多四个螺线管或阀门、一个步进电机、两个有刷直流电机、一个BLDC或PMSM电机以及最多两个热电冷却器（珀耳帖元件）。器件的输出级包括配置为四个独立半桥的N沟道功率MOSFET、电荷泵稳压器、电流检测和调节电路、电流检测输出以及保护电路
品牌名称: TI(德州仪器)
商品型号: DRV8952PWPR
商品编号: C41944404
商品封装: HTSSOP-28
包装方式: 编带
商品毛重: 1.05克(g)

商品参数

商品概述

DRV8952 是一款宽电压、高功率、四通道半桥驱动器，适用于各种工业应用。该器件最高支持 55V 的电源电压；导通电阻接近 50mΩ 的集成式 MOSFET 允许 DDW 封装的每个输出端产生高达 5A 的电流，允许PWP 封装的每个输出端产生高达 4A 的电流。该器件可用于驱动最多四个螺线管或阀门、一个步进电机、两个有刷直流电机、一个 BLDC 或 PMSM 电机以及最多两个热电冷却器（珀耳帖元件）。器件的输出级包括配置为四个独立半桥的 N 沟道功率 MOSFET、电荷泵稳压器、电流检测和调节电路、电流检测输出以及保护电路。高侧 MOSFET 上的集成电流检测功能可让器件在负载从输出端接地时调节电流。利用可调外部电压基准(VREF)，可设置电流调节限值。对于 DDW 封装，该器件还提供四个比例电流输出引脚，每个引脚对应一个半桥高侧 FET。可选的外部检测电阻可从 PGND 引脚连接到系统接地。该器件提供一种低功耗睡眠模式，可实现超低静态电流。提供的内部保护特性包括:电源欠压锁定(UVLO)、电荷泵欠压 (CPUV) 保护、输出过流 (OCP)保护和器件过热 (OTSD) 保护。DRV8952 采用热增强型 44 引脚 HTSSOP (DDW) 和 28 引脚 HTSSOP (PWP) 封装。

商品特性

四通道半桥驱动器
可独立控制每个半桥
4.5V 至 55V 工作电源电压范围
每个 FET RDS(ON) 为 50mΩ（24V，25℃）
高电流容量
DDW 封装:每路输出的电流高达 5A
PWP 封装:每路输出的电流高达 4A
可驱动各种类型的负载:多达四个螺线管或阀门、一个步进电机、两个有刷直流电机、一个或两个热电冷却器 (TEC)、一个三相无刷直流电机、一个三相永磁同步电机 (PMSM)
集成式电流检测和调节
高侧 MOSFET 上的电流检测
每个半桥 (DDW) 配有 IPROPI 输出
最大电流下检测精度为 5%
可选外部检测电阻
单独的逻辑电源电压 (VCC) (DDW)
可编程输出上升/下降时间 (DDW)
可编程故障恢复方法 (DDW)
支持 1.8V、3.3V、5.0V 逻辑输入
低电流睡眠模式 (3µA)
VM 欠压锁定 (UVLO)
电荷泵欠压 (CPUV)
过流保护 (OCP)
热关断 (OTSD)
故障状态输出 (nFAULT)

应用领域

工厂自动化
步进驱动器
机器人
医疗成像
医疗诊断
医疗设备
舞台照明
PLC
TEC 驱动器
BLDC 电机模块
有刷直流电机驱动器
步进电机驱动器

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	H桥数量	2
	输出电流	4A
	工作电压	4.5V~55V

	属性	参数值
	导通电阻	58mΩ；54mΩ
	静态电流(Iq)	3uA
	工作温度	-40℃~+125℃
	功能特性	交错导通保护；电流采样/调节功能
