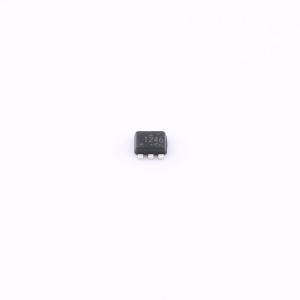

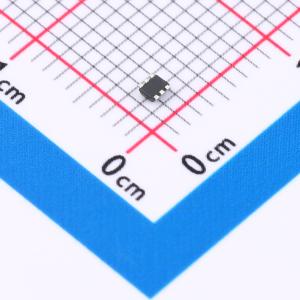

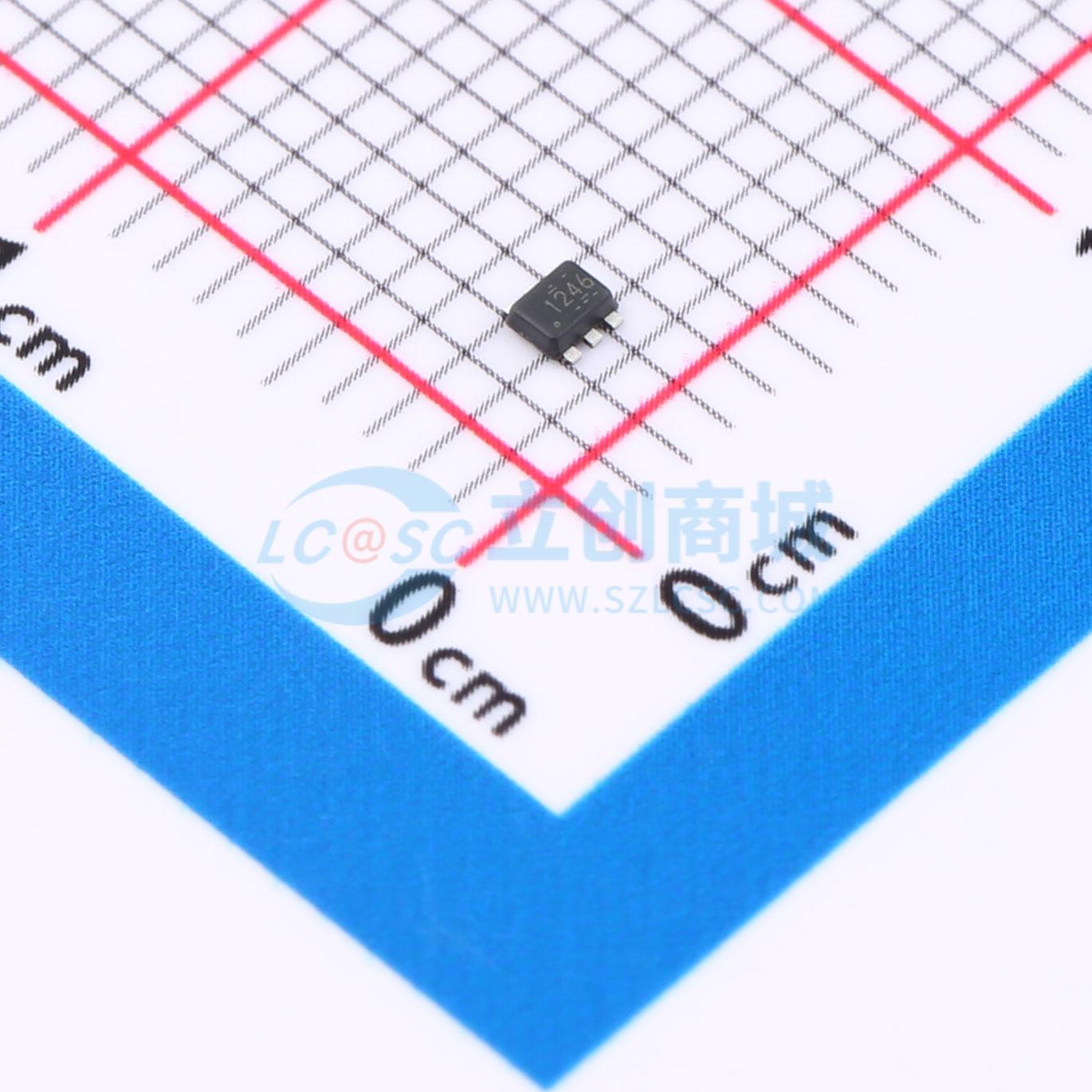

TPS561246DRLR

降压型 1A 4.2V~17V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款简单且易于使用的同步降压转换器，具有4.2V至17V的输入电压范围，并支持高达1A的持续电流。该器件设计为使用尽可能少的外部元件即可运行，而且可以实现低待机电流。该开关模式电源（SMPS）器件采用D-CAP3控制模式，能够提供快速瞬态响应，并且在无需外部补偿元件的情况下支持专用聚合物等低等效串联电阻(ESR)输出电容以及超低ESR陶瓷电容器。以Eco-mode运行，可在轻负载运行期间保持高效率
品牌名称: TI(德州仪器)
商品型号: TPS561246DRLR
商品编号: C41856886
商品封装: SOT-563
包装方式: 编带
商品毛重: 0.026克(g)

商品参数

商品概述

TPS56124x 是一款简单且易于使用的同步降压转换器，具有 4.2V 至 17V 的输入电压范围，并支持高达1A 的持续电流。该器件设计为使用尽可能少的外部元件即可运行，而且可以实现低待机电流。该开关模式电源 (SMPS) 器件采用 D-CAP3 控制模式，能够提供快速瞬态响应，并且在无需外部补偿元件的情况下支持专用聚合物等低等效串联电阻 (ESR) 输出电容以及超低 ESR 陶瓷电容器。TPS561243 以 Eco-mode 运行，可在轻负载运行期间保持高效率。TPS561246 采用 FCCM 模式运行，可在所有负载条件下保持相同的频率和较低的输出纹波。TPS56124x 集成了包括 OCP、UVLO、OTP 和 UVP在内的全面断续模式保护功能。TPS56124x 采用 6 引脚 1.6mm × 1.6mm SOT563(DRL) 封装。额定结温范围为 -40℃ 至 125℃。

商品特性

配置适用于各种应用
输入电压范围:4.2V 至 17V
输出电压范围:0.6V 至 7V
基准电压:0.6V
±1.5% 基准电压精度
集成式FET: 100mΩ 和 55mΩ
TPS561243 具有低静态电流:110μA
开关频率:1280kHz
以最大95%的高占空比运行
固定软启动时间:1.4ms
易于使用且设计小巧
TPS561243 在轻负载下采用 Eco-mode，而TPS561246 采用 FCCM 模式
D-CAP3™ 控制模式，可提供快速瞬态响应
支持带预偏置输出的启动
非锁存 OT 和 UVLO 保护
逐周期过流限制
UV 保护的断续模式
工作结温范围:-40℃ 至 125℃
SOT563 封装:1.6mm × 1.6mm
可借助 WEBENCH Power Designer 创建定制设计方案

应用领域

WLAN/Wi-Fi 接入点
调制解调器（线缆/DSL/GFAST）
小型企业路由器
电表
STV 和 DVR
电器

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.2V~17V
	输出电压	600mV~7V
	输出电流	1A
	开关频率	1.28MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	350uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	逐波限流；过流保护
