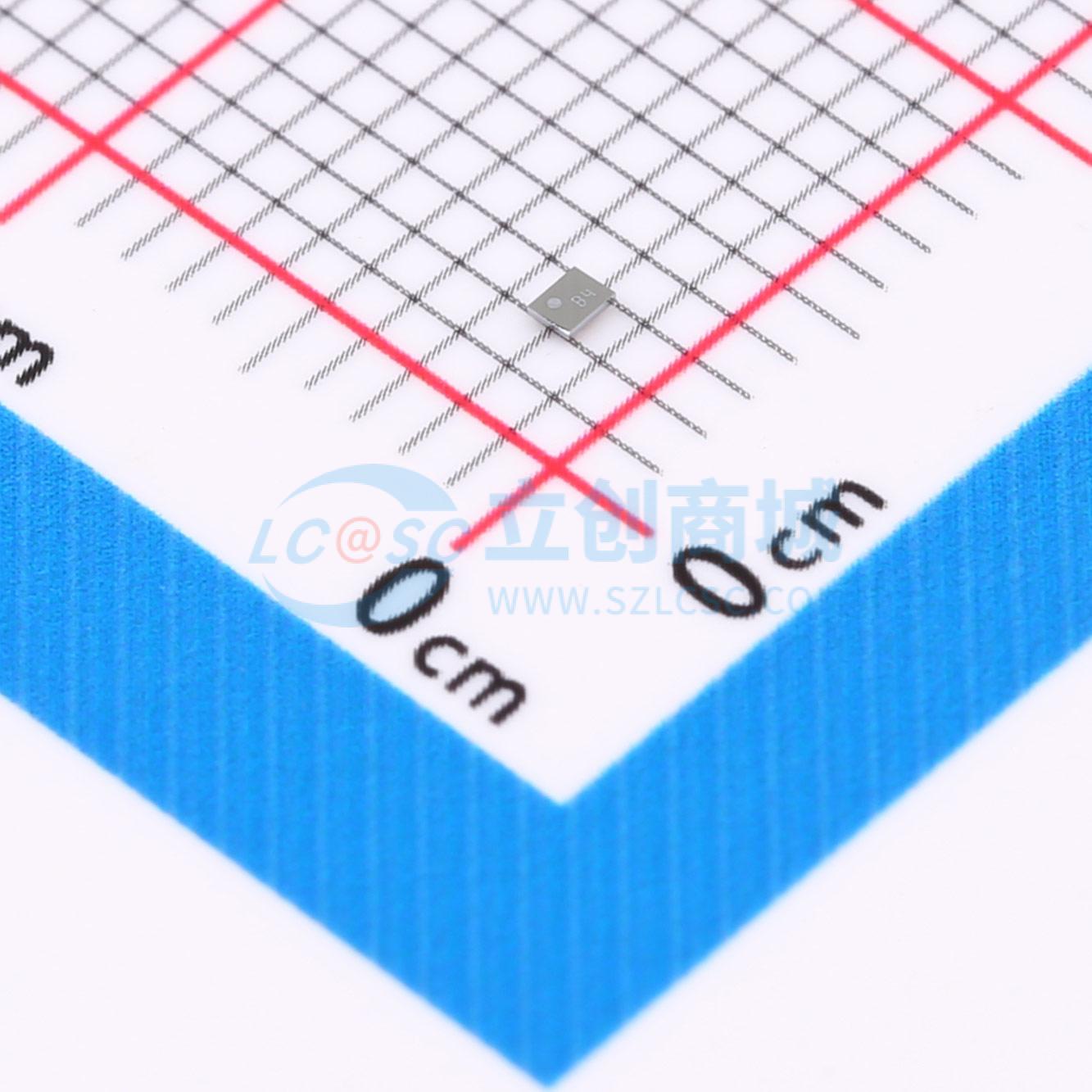

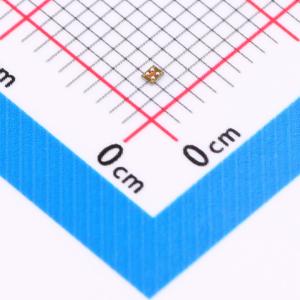

温馨提醒：图片仅供参考，商品以实物为准
REF35250YBHR
2.75V~6V 串联 650nA 10ppm/℃
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- REF35是毫微功耗、低漂移、高精度串联基准系列器件。REF35系列具有 ±0.05% 的初始精度，典型功耗为650nA。该器件的温度系数（12ppm/℃）和长期稳定性（1000小时内为40ppm）有助于提高系统稳定性和可靠性。凭借低功耗以及高精度规格，此器件适用于多种便携式应用和低电流应用。 REF35可提供高达10mA电流，噪声为3.3ppm-p，负载调整率为20ppm/mA。借助这一功能集，REF35可为精密传感器和12至16位数据转换器提供强大的低噪声高精度电源。 此系列的额定工作温度范围为-40℃ 至 105℃ ，并且在-55℃ 至 125℃ 也可以正常运行。凭借宽温度范围，此系列适用于工业应用。 REF35提供1.024V至5.0V的宽输出电压范围。该器件具有节省空间的6引脚SOT-23和4引脚WCSP封装选项。
- 品牌名称
- TI(德州仪器)
- 商品型号
- REF35250YBHR
- 商品编号
- C41802939
- 商品封装
- DSBGA-4
- 包装方式
- 编带
- 商品毛重
- 0.0875克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 工作电压 | 2.75V~6V | |
| 输出电压 | 2.5V | |
| 输出电流 | 10mA | |
| 精度 | ±0.05% | |
| 温度系数 | 10ppm/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 电压基准类型 | 串联 | |
| 静态电流(Iq) | 650nA | |
| 噪声(0.1Hz-10Hz) | 3.3ppmp-p | |
| 噪声(10Hz-10kHz) | 0.7ppmrms | |
| 工作温度 | -40℃~+125℃ |
商品概述
REF35是毫微功耗、低漂移、高精度串联基准系列器件。REF35系列具有 ±0.05% 的初始精度，典型功耗为650nA。该器件的温度系数（12ppm/℃）和长期稳定性（1000小时内为40ppm）有助于提高系统稳定性和可靠性。凭借低功耗以及高精度规格，此器件适用于多种便携式应用和低电流应用。
REF35可提供高达10mA电流，噪声为3.3ppm - p，负载调整率为20ppm/mA。借助这一功能集，REF35可为精密传感器和12至16位数据转换器提供强大的低噪声高精度电源。
此系列的额定工作温度范围为 - 40°C 至 105°C ，并且在 - 55°C 至 125°C 也可以正常运行。凭借宽温度范围，此系列适用于工业应用。
REF35提供1.024V至5.0V的宽输出电压范围。该器件具有节省空间的6引脚SOT - 23和4引脚WCSP封装选项。
商品特性
- 超低静态电流：650nA（典型值）
- 初始精度：± 0.05%（最大值）
- 温度系数（最大值）：
- 12ppm/℃（ - 40°C 至 105°C ，SOT23封装）
- 10ppm/℃（ - 40°C 至 85°C ，WCSP封装）
- 输出1/f噪声（0.1Hz至10Hz）：3.3ppmP - P
- NR引脚可降低噪声
- EN引脚可降低关断电流消耗
- 长期稳定性：1k小时内为40ppm
- 热迟滞：70ppm
- 工作温度范围： - 55°C 至 +125°C
- 输出电流：+10mA， - 5mA
- 输入电压：VREF + VDO 至6V
- 输出电压选项：1.024V、1.2V、1.25V、1.6V、1.8V、2.048V、2.5V、3.0V、3.3V、4.096V、5.0V
- 小型6引脚SOT - 23封装
- 尺寸超小的4引脚WCSP封装
应用领域
- 流量变送器
- 血糖监控
- 伺服驱动器控制模块
- 电能质量分析仪
- 故障指示灯
- 示波器
- 过程分析
- 光学模块
