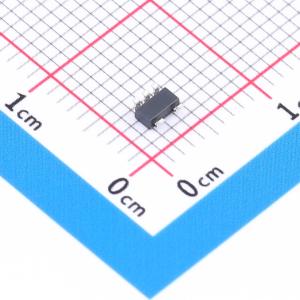

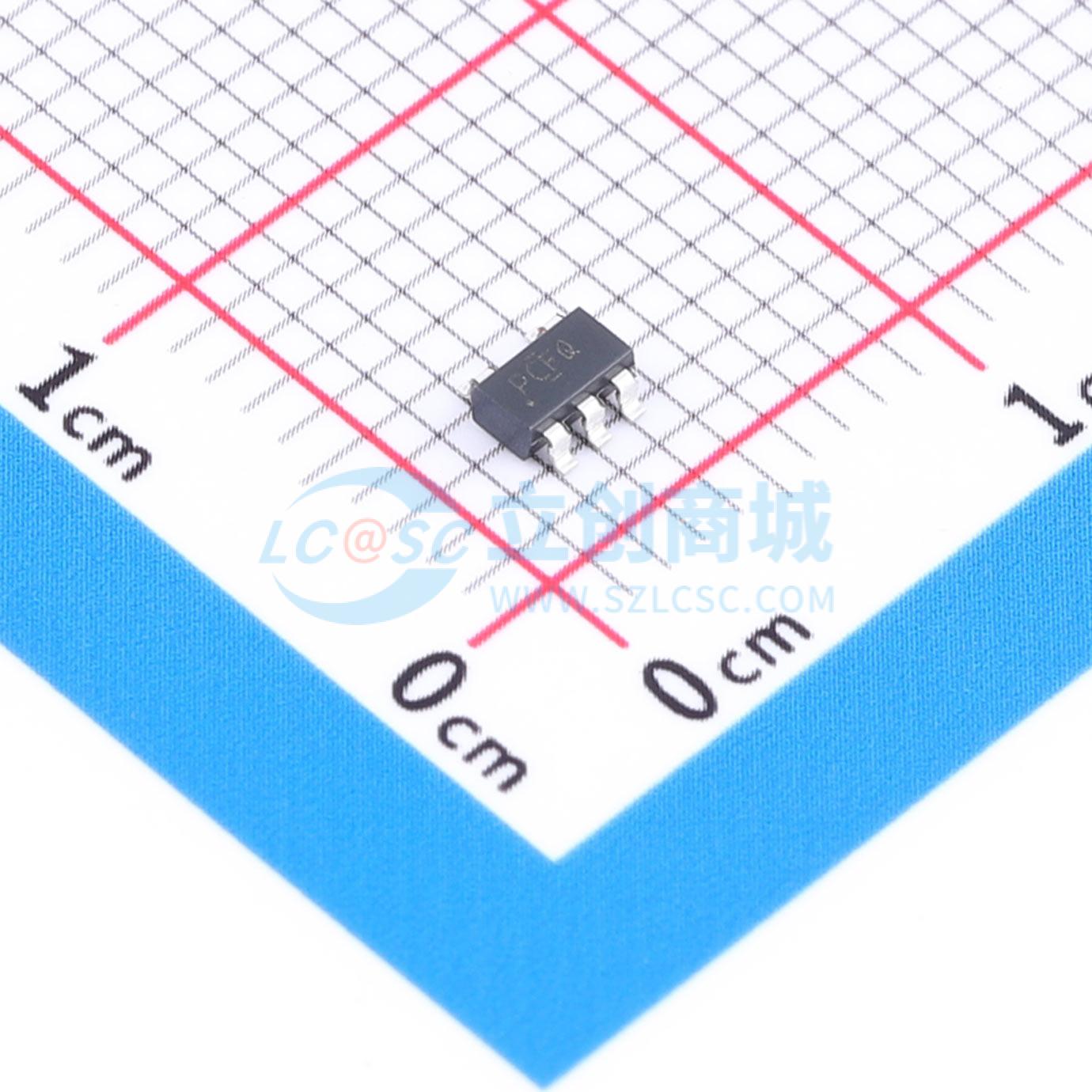

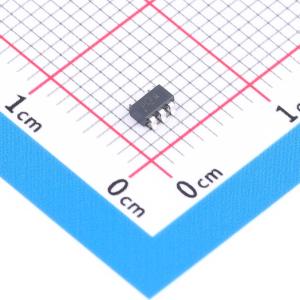

TPS76901QDBVRM3Q1
1.2V~5.5V 100mA 16V
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS76901QDBVRM3Q1
- 商品编号
- C41739939
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 16V | |
| 输出电压 | 1.2V~5.5V | |
| 输出电流 | 100mA | |
| 电源纹波抑制比(PSRR) | 58dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 50uA | |
| 噪声 | 195uVrms | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 可调 | |
| 输出通道数 | 1 |
商品概述
TPS769-Q1是一款低压差（LDO）线性电压稳压器。该器件支持2.5V至16V的输入电压范围（新型芯片），可输出最高100mA的负载电流。对于新型芯片，固定版本支持1.2V至5.0V的输出范围，可调版本支持1.2V至5.5V的输出范围。宽输入电压范围使该器件适合从10V或12V等稳压轨供电工作。新型芯片的电压范围最高可达16V，该范围允许该LDO为多种应用生成偏置电压，应用包括为微控制器（MCU）、处理器、碳化硅（SiC）栅极驱动器以及麦克风供电。新型芯片的宽带宽电源抑制比（PSRR）性能在1kHz时大于70dB，在1MHz时为46dB，该性能有助于衰减上游DC/DC转换器的开关频率，并最大限度减少后级稳压器的滤波需求。新型芯片内置软启动电路机制，可降低启动过程中的浪涌电流，因此允许使用更小的输入电容。
商品特性
- 通过AEC-Q100认证，适用于汽车应用，温度等级1工作温度范围为-40℃ 至 125℃ TA
- 分传统芯片和新型芯片两个版本，输入电压范围:传统芯片为2.7V 至 10V（最大值13.5V），新型芯片为2.5V 至 16V（最大值18V）
- 可调输出电压范围:传统芯片为1.25V 至 5.5V，新型芯片为1.2V 至 5.5V
- 固定输出电压范围:传统芯片为1.5V 至 5V，新型芯片为1.2V 至 5V
- 新型芯片具备高PSRR，1MHz时可达46dB
- 输出精度:传统芯片全负载温度范围精度为3%，新型芯片全负载温度范围精度为1.2%
- 压差典型值:传统芯片100mA负载下为71mV，新型芯片100mA负载下为150mV
- 集成故障保护功能，包含热关断、过流保护
- 新型芯片内置软启动，典型软启动时间为750μs
- 稳定工作输出电容要求:传统芯片≥ 4.7μF，新型芯片≥ 2.2μF
- 提供5引脚SOT-23封装，新型芯片热阻RθJA为178.6℃
应用领域
- 混合动力、电动动力系统
- ADAS模块
- 信息娱乐与仪表盘
- 工业运输
