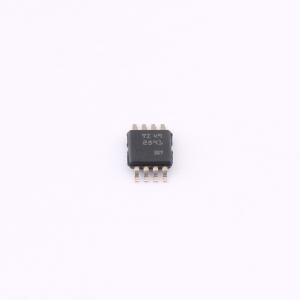

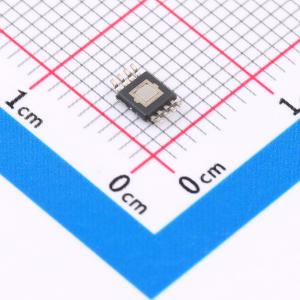

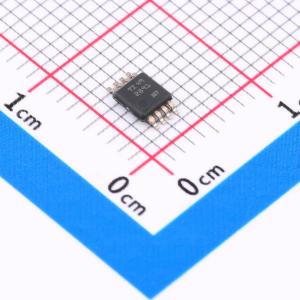

OPA2891DGNR
180MHz, 0.95nV/√Hz超低总谐波失真运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2891DGNR
- 商品编号
- C41685814
- 商品封装
- HVSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 增益带宽积(GBW) | 180MHz | |
| 输入失调电压(Vos) | 200uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 105V/us | |
| 输入偏置电流(Ib) | 20uA | |
| 输入失调电流(Ios) | 250nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 950pV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 104dB | |
| 静态电流(Iq) | 7.5mA | |
| 输出电流 | 200mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 9V~36V | |
| 双电源电压(Vee~Vcc) | 4.5V~18V；-18V~-4.5V |
商品概述
OPA891和OPA2891（OPAx891）是超低电压噪声、高速电压反馈放大器，适合需要低电压噪声的应用，包括通信和成像。单路放大器OPA891和双路放大器OPA2891具备良好的交流性能，在增益(G) = 2V/V时拥有140MHz带宽、105V/μs压摆率，以及70ns建立时间（0.1%）。OPAx891单位增益稳定，带宽为180MHz。这些放大器具备200mA的高驱动能力，每通道仅消耗7.5mA电源电流。在f = 1MHz时总谐波失真(THD)为-100dBc，具有0.95nV/√Hz的极低噪声，OPAx891专为要求低失真、低噪声的应用设计，例如缓冲模数转换器。
商品特性
- 0.95nV/√Hz的超低电压噪声
- 高速:180MHz单位增益带宽
- 增益为2V/V（-1V/V）时带宽为140MHz
- 压摆率为105V/μs
- 极低失真
- 1MHz频率、150Ω负载下总谐波失真为-91dBc
- 1MHz频率、1kΩ负载下总谐波失真为-100dBc
- 1kHz频率、80kHz带宽下总谐波失真加噪声为-137dBc
- 25℃时输入失调电压典型值为0.2mV，最大值为1mV
- 输出电流驱动典型值为200mA
- 典型工作电压范围为±4.5V至±18V
- OPA891带有失调调零引脚
应用领域
- 工业应用的低噪声宽带放大器
- 压控振荡器
- 有源滤波器
- 视频放大器
- 线缆驱动器
- 超声扫描仪
- 矢量信号收发器(VST)
- 专业音频混音器或控制界面
- 专业麦克风和无线系统
- 专业扬声器系统
- 专业音频放大器
- 条形音箱
- 唱片机
- 专业摄像机
- 吉他及其他乐器放大器
- 数据采集(DAQ)
