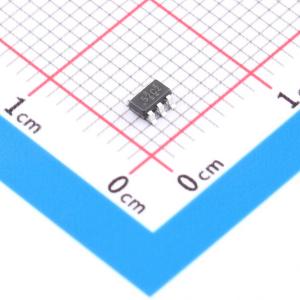

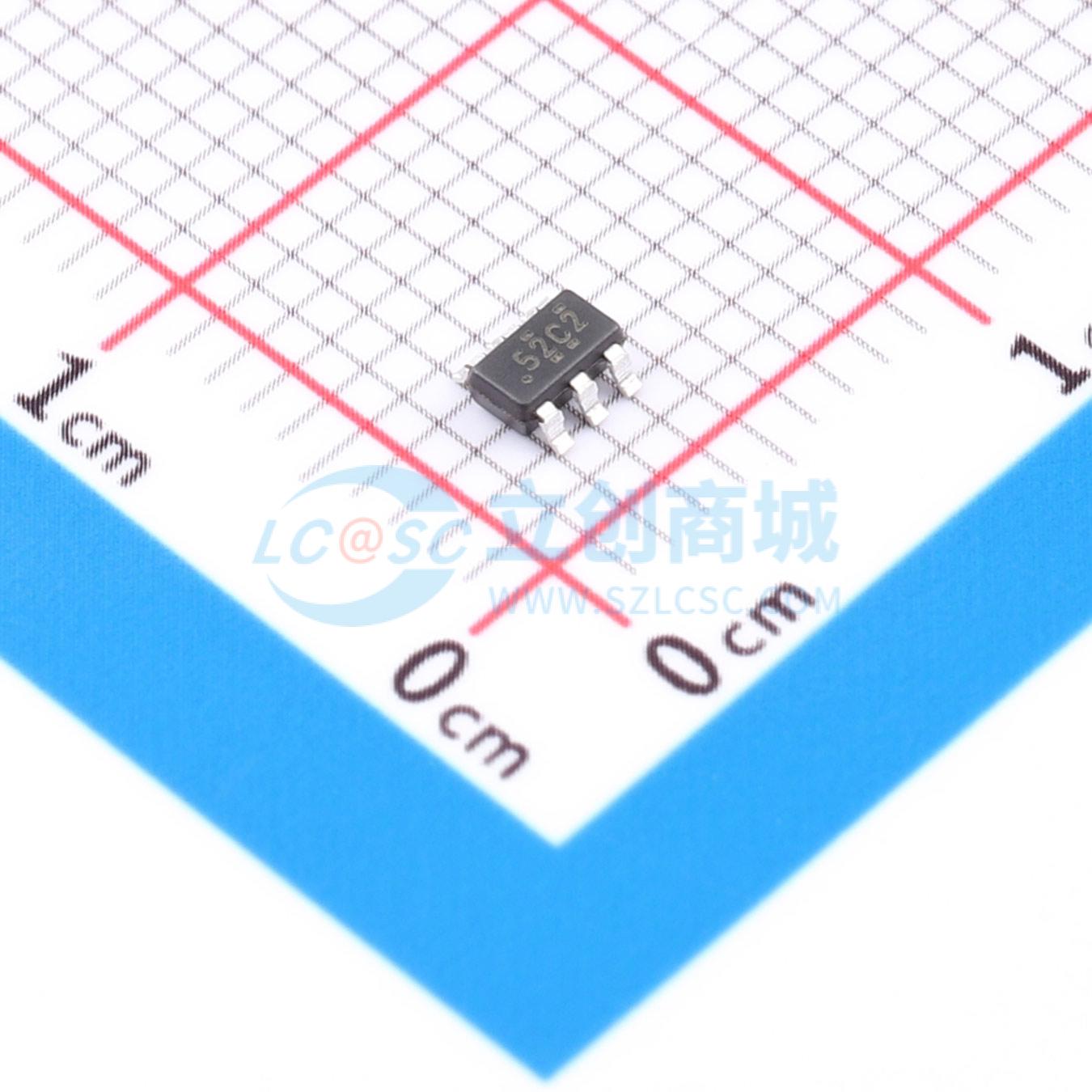

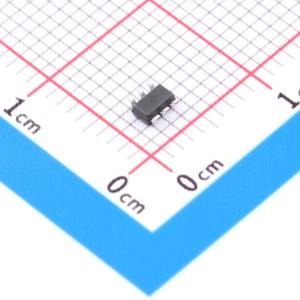

TMAG5273C2QDBVR

TMAG5273是一款低功耗线性3D霍尔效应传感器，设计用于广泛的工业和个人电子应用。该器件集成了X、Y、Z轴三个独立的霍尔效应传感器。精密模拟信号链与集成的12位ADC将测得的模拟磁场值数字化。I²C接口支持多种VCC工作范围，可确保与低压微控制器实现无缝数据通信。该器件集成了温度传感器，可用于多种系统功能，例如热预算检查或给定磁场的温度补偿计算。TMAG5273可通过I²C接口配置，启用任意组合的磁场轴和温度测量。此外，该器件可配置为多种电源选项（包括唤醒和休眠模式），允许设计人员根据系统级需求优化系统功耗。多种传感器转换方案和I²C读取帧有助于优化吞吐量和精度。专用INT引脚可在低功耗唤醒和休眠模式下作为系统中断，也可被微控制器用来触发新的传感器转换。集成角度计算引擎（CORDIC）可提供360°全角度位置信息，适用于轴上和离轴角度测量拓扑。角度计算使用用户选择的两个磁场轴执行。该器件具有磁性增益和偏移校正功能，可减轻系统机械误差源的影响。TMAG5273提供四种不同的工厂可编程I²C地址。该器件还支持通过修改用户可配置的I²C地址寄存器来使用额外I²C地址。每个可订购器件可配置为选择两种磁场范围中的一种，以适配系统校准期间的磁铁强度和元件布局。该器件在-40℃至+125℃的宽环境温度范围内性能保持一致。所有可用封装见数据手册末尾的封装选项附录。

• 支持可配置电源模式
• 工作模式电流为2.3mA
• 唤醒和休眠模式电流为1μA
• 休眠模式电流为5nA
• 支持X、Y或Z轴可选线性磁场范围
• TMAG5273x1磁场范围为±40mT、±80mT；TMAG5273x2磁场范围为±133mT、±266mT
• 可在用户定义的磁场和温度阈值越限时产生中断信号
• 灵敏度漂移典型值为5%
• 集成带增益和偏移调整的角度CORDIC计算
• 单轴转换速率为20kSPS
• 支持最高32倍可配置平均化，用于降低噪声
• 转换可由I²C或专用INT引脚触发
• 带循环冗余校验（CRC）的优化I²C接口
• I²C接口最高支持1MHz时钟速率
• 支持特殊I²C帧读取，可提升吞吐量
• 支持工厂编程和用户可配置I²C地址
• 为多种磁铁类型集成温度补偿
• 内置温度传感器
• 电源电压VCC范围为1.7V至3.6V
• 工作温度范围为-40℃至+125℃

• 电表
• 电子智能锁
• 智能恒温器
• 操纵杆与游戏控制器
• 无人机有效载荷控制
• 门窗传感器
• 磁性接近传感器
• 移动机器人电机控制
• 电动自行车
