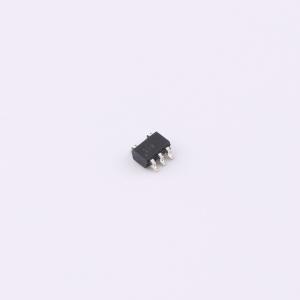

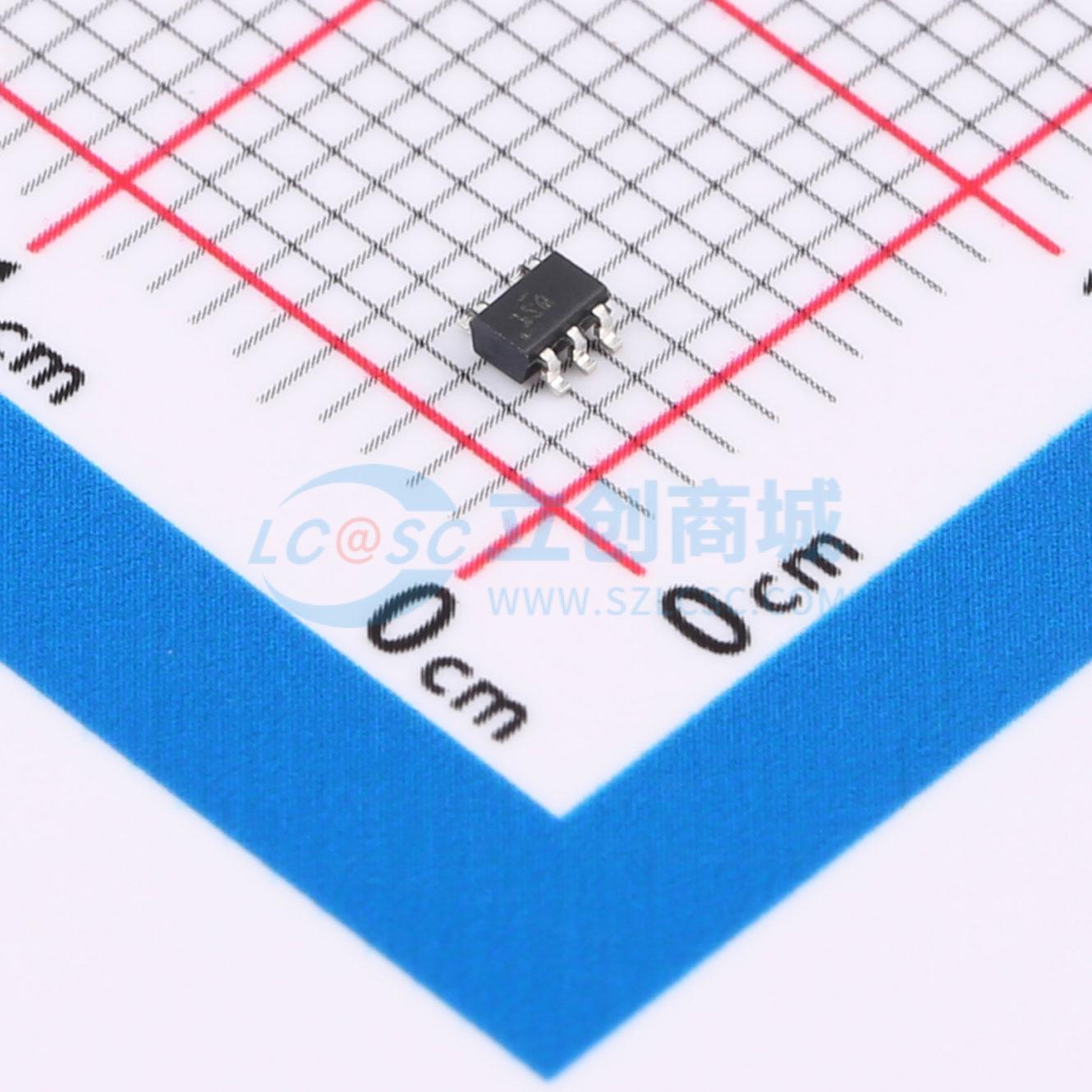

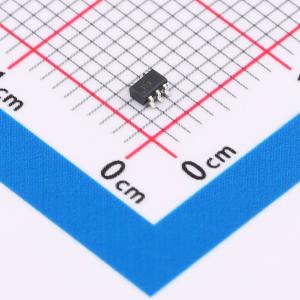

TLV3231DCKR
具有轨到轨输入的20ns高速比较器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是具有推挽输出的单通道和双通道比较器系列，具有出色的速度功率组合，传播延迟为20ns，整个电源电压范围为2.7V至5V，每个通道的静态电源电流仅为200μA。可方便地采用标准引线式和无引线封装，具有轨到轨输入、低失调电压和大输出驱动电流等特性。这些特性再加上快速响应时间，使得比较器非常适合用于电流检测、过零检测以及精度和速度至关重要的各种其他应用。所有器件可在-40℃至125℃的宽工作温度范围内运行。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV3231DCKR
- 商品编号
- C41550353
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.088克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 500uV | |
| 输入偏置电流(Ib) | 10pA | |
| 传播延迟(tpd) | 20ns | |
| 滞后电压(Vhys) | 1.55mV | |
| 共模抑制比(CMRR) | 82dB | |
| 输出类型 | 推挽 |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输入 | |
| 静态电流(Iq) | 200uA | |
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 6V | |
| 单电源 | 2.7V~5.5V | |
| 输入失调电流(Ios) | 1nA | |
| 功能特性 | 内置迟滞；ESD保护 |
商品概述
TLV323x是一系列带有推挽输出的5V单通道和双通道比较器。该系列在速度与功耗方面表现均衡，传播延迟为20ns，完整电源电压范围为2.7V至5V，每通道静态电源电流仅为200μA。TLV323x提供标准的有铅和无铅封装，具备轨到轨输入、低失调电压、大输出驱动电流等特性。这些特性配合快速响应时间，使该比较器适合电流检测、过零检测以及其他各种对精度和速度要求较高的应用。所有器件的额定工作覆盖扩展温度范围-40℃至125℃。
商品特性
- 传播延迟:20ns
- 输入失调电压最大为±4mV
- 每通道电源电流为200μA
- 输入电压范围可超出任一电源轨100mV
- 内置迟滞:1.55mV
- 上电复位提供已知启动条件（仅双通道产品适用）
- 推挽输出
- 工作温度范围:-40℃至+125℃
应用领域
- 手机
- 平板电脑
- 头戴耳机
- 耳塞
- PC
- 笔记本电脑
- 气体探测器
- 烟雾和热探测器
- 运动探测器
- 燃气表
- 伺服驱动位置传感器
