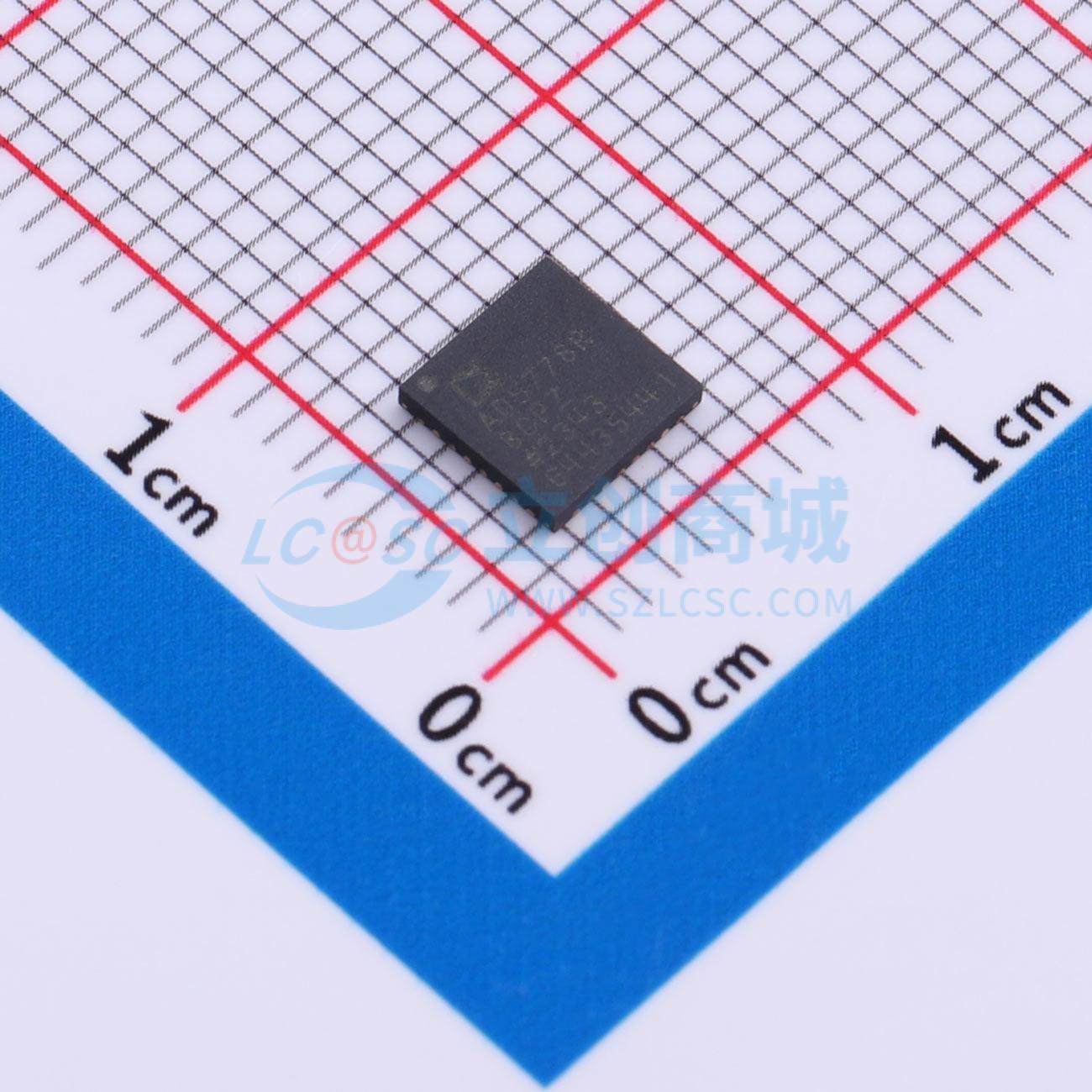

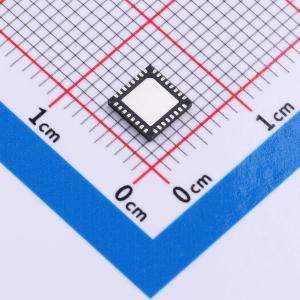

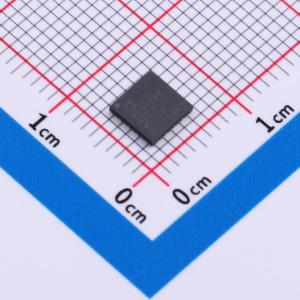

温馨提醒：图片仅供参考，商品以实物为准
AD5778RBCPZ
2通道16位电流源输出SoftSpan DAC，支持高负载电压，多电流范围可编程
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD5778RBCPZ
- 商品编号
- C41543591
- 商品封装
- QFN-32(5x5)
- 包装方式
- 管装
- 商品毛重
- 0.45克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率(位) | 16 | |
| 通道数 | 2 | |
| 接口类型 | SPI | |
| 工作电压 | 2.85V~5.5V | |
| 建立时间 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 电流-非缓冲 | |
| 积分非线性 | 12LSB | |
| 工作温度 | -40℃~+125℃ | |
| 更新速率 | - | |
| 功能特性 | 可编程增益；内置温度传感器；掉电模式；上电复位；内置基准源 | |
| 静态电流 | - |
商品概述
该器件是一款双通道、16位、软跨度数模转换器，每个通道可提供高达300 mA的电流源输出。它提供八个可编程输出范围：300 mA、200 mA、100 mA、50 mA、25 mA、12.5 mA、6.25 mA和3.125 mA。该转换器采用2.85 V至33 V的宽电源电压供电，并保证1 V的压差。每个输出通道具有独立的电源电压，并集成了可切换至可选负电源的内部开关。在所有范围内均保证完整的16位分辨率。该器件内置一个高精度（最大10 ppm/°C）内部基准电压源，也支持外部基准电压输入。其模拟多路复用器可监测电压和电流。A/B切换功能可通过SPI或专用引脚实现。SPI接口兼容1.8 V至5 V逻辑电平。该器件采用32引脚（5 mm × 5 mm）QFN封装。
商品特性
- 每通道可编程输出范围：300 mA、200 mA、100 mA、50 mA、25 mA、12.5 mA、6.25 mA和3.125 mA
- 灵活的2.85 V至33 V电源电压
- 保证1 V压差
- 每个输出通道具有独立的电源电压
- 内部开关可连接至可选负电源
- 在所有范围内均具备完整的16位分辨率
- 保证在-40°C至125°C温度范围内工作
- 高精度（最大10 ppm/°C）内部基准电压源或外部基准电压输入
- 模拟多路复用器可监测电压和电流
- 通过SPI或专用引脚进行A/B切换
- 1.8 V至5 V SPI接口
- 32引脚（5 mm × 5 mm）QFN封装
应用领域
- 可调谐激光器
- 半导体光放大器
- 电阻加热器
- 电流模式偏置
- 比例电磁阀驱动
