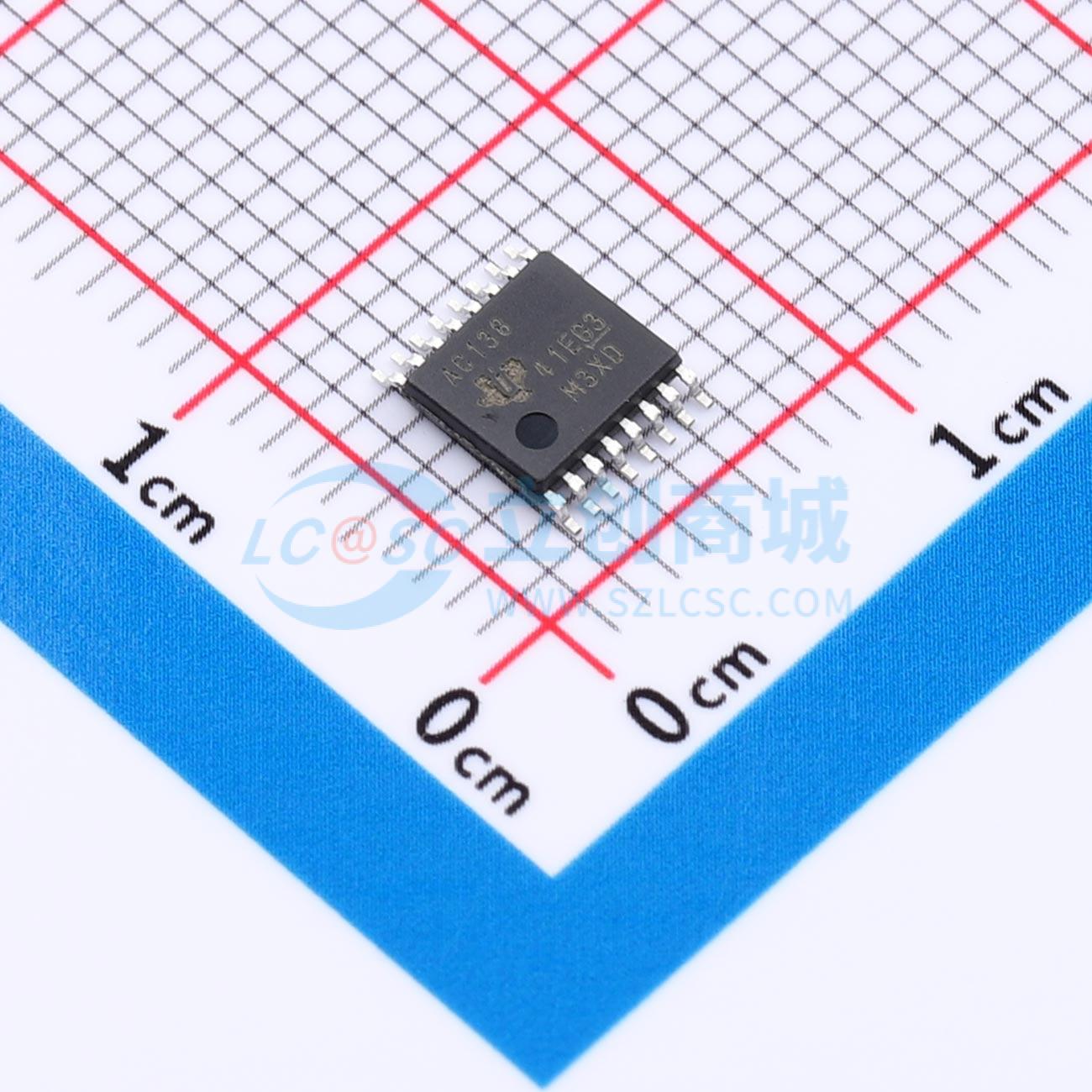

温馨提醒：图片仅供参考，商品以实物为准
CD74AC138PWR
3线路至8线路解码器/多路信号分离器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 解码器/多路信号分离器设计用于需要极短传播延迟时间的高性能存储器解码和数据路由应用。在高性能存储器系统中，可使用此类解码器来尽可能地消除系统解码的影响。
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74AC138PWR
- 商品编号
- C41517043
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.183克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | 解码器 | |
| 电源极性 | 单电源 | |
| 工作电压 | 1.5V~5.5V | |
| 输入数/输出数 | 3/8 | |
| 灌电流(IOL) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 24mA | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 11ns@5V,50pF | |
| 静态电流(Iq) | 160uA | |
| 功能特性 | 三态输出；输出使能高阻 | |
| 系列 | 74AC |
商品概述
CDx4AC138 3线至8线解码器/多路信号分离器设计用于需要极短传播延迟时间的高性能存储器解码和数据路由应用。在高性能存储器系统中，可使用此类解码器来尽可能地消除系统解码的影响。
商品特性
- 交流类型的工作电压范围为 1.5 V 至 5.5 V，并在电源电压的 30% 时具有平衡的抗噪性能
- 双极 F、AS 和 S 的速度，同时功耗显著降低
- 专门为高速存储器解码器和数据传输系统设计
- 包含三个使能输入以简化级联和/或数据接收
- 平衡传播延迟
- ±24mA 输出驱动电流，扇出至 15 个 F 器件
- 防 SCR 闩锁 CMOS 工艺和电路设计
- ESD 保护超过 2kV（根据 MIL-STD-883 方法 3015）
应用领域
- 高性能存储器解码
- 数据路由
- 高性能存储器系统
- 高速存储器解码
- 数据传输系统
