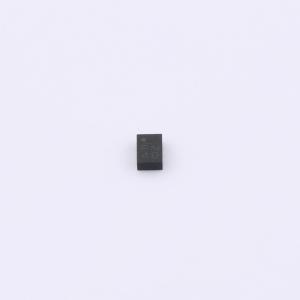

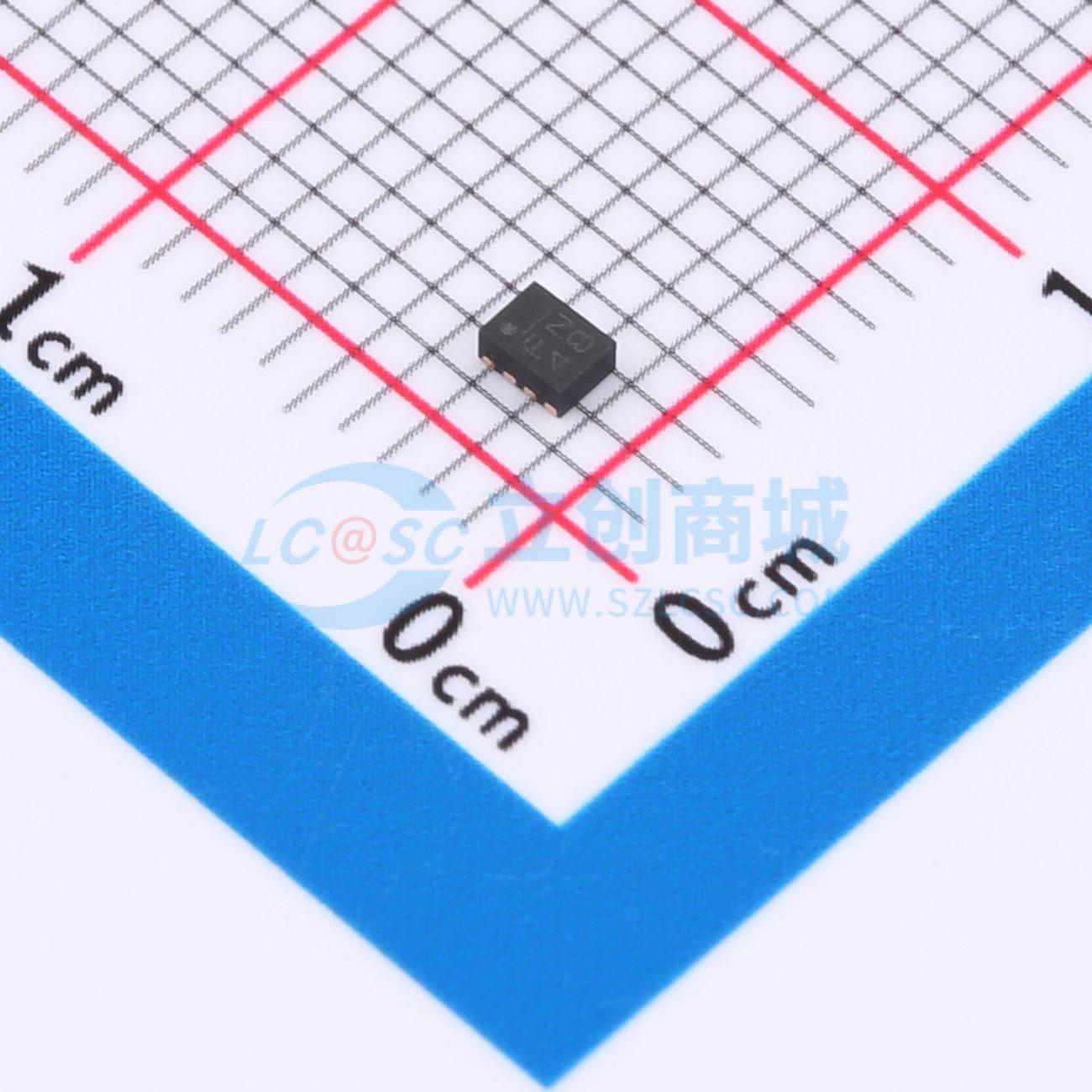

MP2322GQH-Z
1A，3-22V，5uA低静态电流同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DCDC降压，电源输入7V~30V，1A以内(小电流)方案，MP2322是一款同步整流降压转换器,内置功率MOSFET,可在3V至22V的宽输入电压范围内工作,提供高达1A的连续输出电流。该器件具有5μA的低静态电流,高效率,以及多种保护功能。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2322GQH-Z
- 商品编号
- C3726283
- 商品封装
- QFN-8(1.5x2)
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~22V | |
| 输出电压 | 600mV~12V | |
| 输出电流 | 1A | |
| 开关频率 | 1.25MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP2322 是一款同步整流降压开关模式转换器，内置功率 MOSFET，轻载效率高。MP2322 提供了非常紧凑的解决方案，可在宽输入电源范围内实现 1A 连续输出电流，且负载和线性调整率出色。 MP2322 的开关边沿经过优化，可降低 EMI。恒定导通时间 (COT) 控制可实现无缝模式转换和快速负载瞬态响应。 完整的保护功能包括过流保护 (OCP)、过压保护 (OVP) 和热关断。 MP2322 仅需少量易于获取的标准外部元件，采用节省空间的 QFN - 8 (1.5mmx2mm) 封装。
商品特性
- 3V 至 22V 宽工作输入范围
- 5μA 低静态电流 (IQ)
- 1A 负载电流
- 内部功率 MOSFET 的 RDS(ON) 为 260mΩ/120mΩ
- 当输入电压 (VIN) 在 4V 至 22V 之间时，100μA 至 1A 负载下的高效率
- 轻载条件下的节能模式 (PSM)
- 连续导通模式 (CCM) 下 1.25MHz 固定开关频率
- 导通时间 (TON) 扩展以支持大占空比
- 电源正常 (PG) 指示
- 使能 (EN) 关断时输出放电
- 过流保护 (OCP)、过压保护 (OVP) 和打嗝模式
- 输出电压可从 0.6V 开始调节
- 采用 QFN - 8 (1.5mmx2mm) 封装
应用领域
- 物联网家居自动化
- 家庭安防
- 单节或多节锂离子电池系统
- 多节干电池系统
- 12V 输入电源轨
- 白色家电
