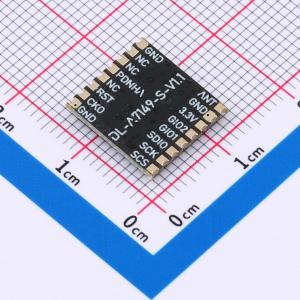

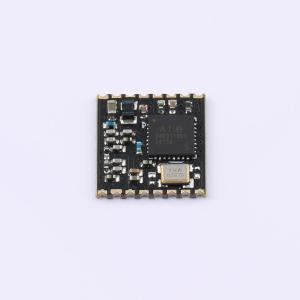

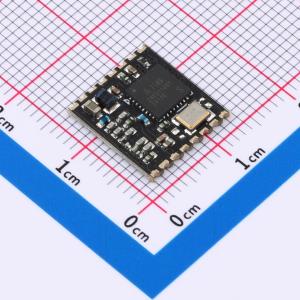

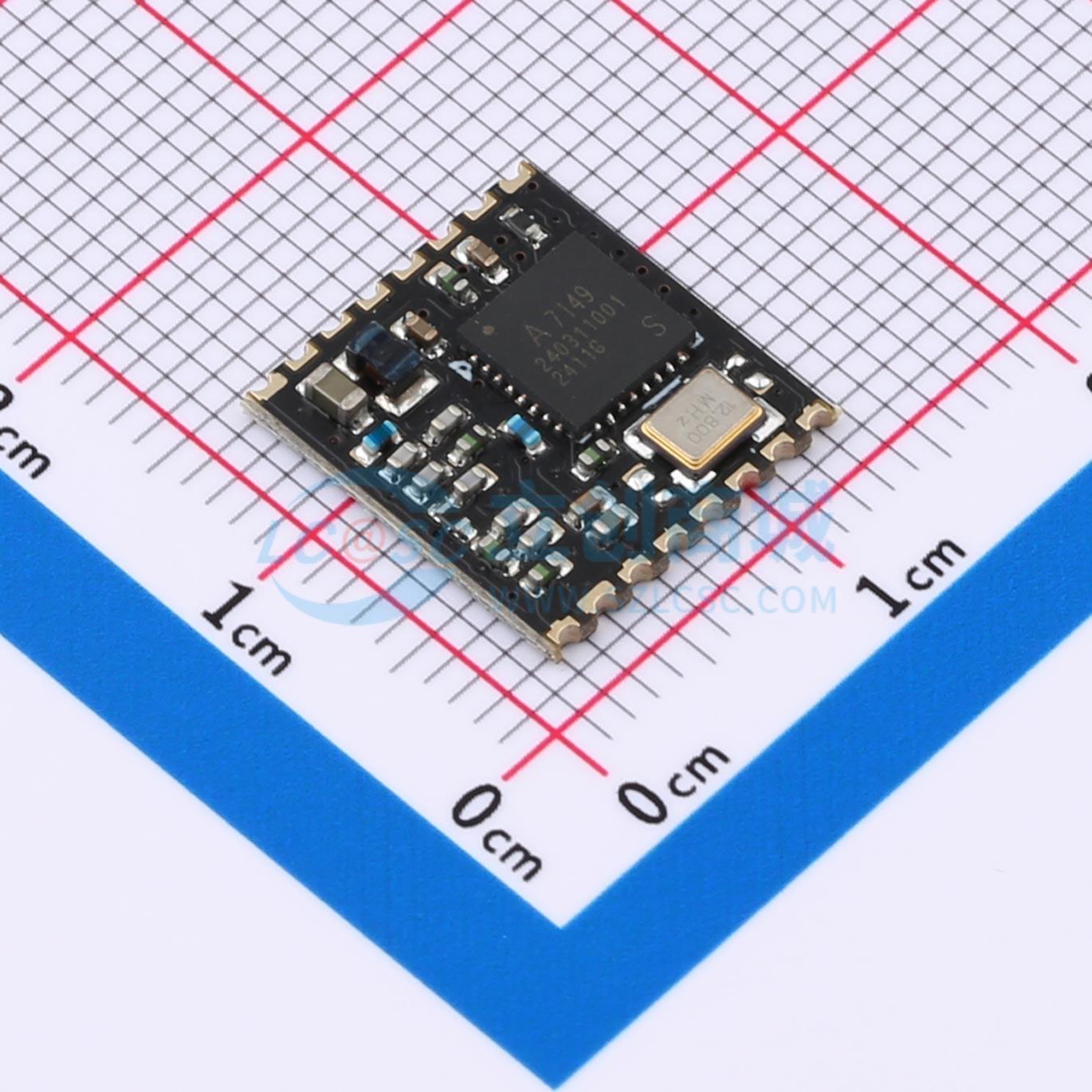

DL-A7149-S-868

868M模块 A7149非lora A7139的升级款 FSK超低功耗接收电流1.8mA

描述: DL-A7149-S模块RF核心沿袭A7139的低接收电流的RF，A7149在接收时最大发射功率操作电流只有A7139的一半, 并且大幅减少外部元件。调变方式可选择FSK，GFSK，非lora。A7149芯片支持频率范围：310~510MHz,860~930MHz,支持1GHz以下ISM Band应用，全球可用。特色功能：超低全接收状态功耗仅有1.8mA电池供电，待机可3~5年。
品牌名称: DreamLNK(骏晔科技)
商品型号: DL-A7149-S-868
商品编号: C41435020
商品封装: SMD,12.5x12mm
包装方式: 托盘
商品毛重: 1.484克(g)

商品参数

商品概述

DL-A7149-S 是由台湾笙科A7149 无线收发芯片设计，是一款完整的、体积小巧的、超低功耗的无线收发模块。A7149 是一款ISM 频段无线收发芯片，主要设定为433 / 868 / 915 /MHz ISM/SRD 频段，芯片支持频率范围310~510MHz，860~930MHz，具有极低的功耗（如：434MHz 频段，RX 模式下功耗为1.8mA(AGC Off)），链路预算高，非常适合电池供电远距离无线传输，高效E 类功放输出功率高达20dBm，最高灵敏度-119dbm，最高传输速率达250Kbps。用户不需要对射频电路设计深入了解，就可以使用本模块轻易地开发出性能稳定、可靠性高的无线产品。

商品特性

模块尺寸小，采用SMD 邮票边半孔封装模式
调制方式：FSK/GFSK
工作电压：2.2~3.6V
工作频率：433Mhz/868Mhz/915MHz
芯片支持速率范围：2~250Kbps
低功耗，接收电流1.8mA(AGC Off)
最大输出功率达20dBm，-119dBm@2kbps 高接收灵敏度
独立的64byte 发射/接收数据缓冲区
WOR 功能可设置待机和接收状态切换时间以降低功耗
支持RSSI 信号强弱检测

应用领域

ISM 频段数据通信
工业控制器、传感器
无线传感器网络
农业自动化解决方案
智能家居系统
智能停车系统
智能安防监控
能量控制和管理
智能楼宇自动化
热能采集，表计测量

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	射频模块
	调制方式	GFSK；FSK
	发射功率	20dBm
	接口类型	SPI
	工作电压	2.2V~3.6V

	属性	参数值
	接收电流	3.8mA
	发送电流	137mA
	通讯距离	-
	接收灵敏度	-119dBm
	工作温度	-40℃~+85℃
