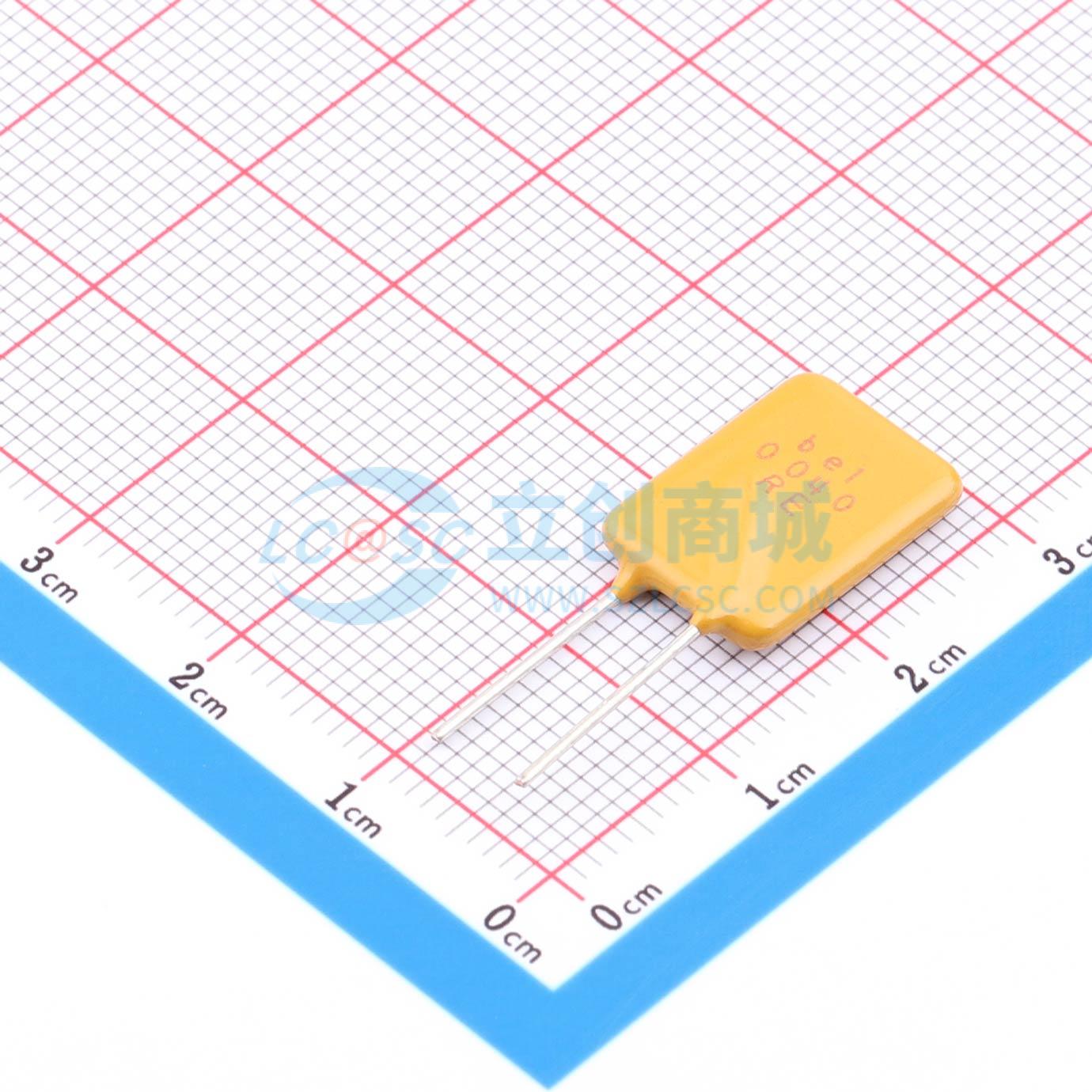

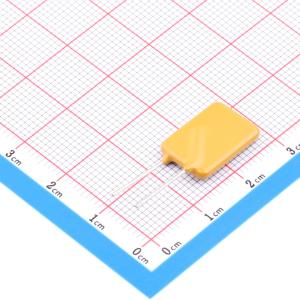

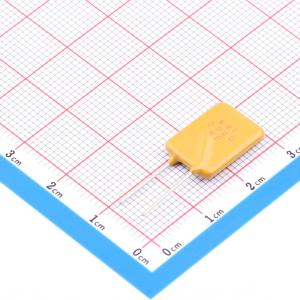

0ZRE0040FF1A
240V 400mA 自恢复
- 描述
- 特性：可在高达240V AC/DC的电压下连续使用，低保持电流，最大中断电压为265V AC/DC。 完全符合欧盟指令2011/65/EU和修订指令2015/863。 符合AEC-Q标准。 符合Bel汽车认证（主要基于内部AEC-Q测试计划）。 工作（保持电流）范围：50mA-2A。 温度范围：-40°C至85°C。 最大工作电压：240V AC/DC。 最大中断电压：265V AC/DC。 机构认证：TUV（标准EN60738-1-1，证书R50102173），UL认可组件（标准UL1434，文件E305051）。 无卤
- 品牌名称
- belfuse
- 商品型号
- 0ZRE0040FF1A
- 商品编号
- C3761294
- 商品封装
- 插件
- 包装方式
- 盒装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 自恢复保险丝 | |
| 耐压(Vmax) | 240V | |
| 最大电流(Imax) | 7A | |
| 保持电流(Ihold) | 400mA | |
| 跳闸电流(Itrip) | 900mA | |
| 消耗功率(Pd) | 2W | |
| 初始态阻值(Rmin) | 600mΩ |
| 属性 | 参数值 | |
|---|---|---|
| 跳断后阻值(R1max) | 1.9Ω | |
| 动作时间 | 24s | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | - | |
| 宽度 | - | |
| 高度 | - | |
| 脚间距 | - |
商品概述
Bel PTC由一块包含导电碳颗粒的聚合材料块组成，该材料块夹在两个导电金属板之间。当该聚合物块达到约125°C时，无论是由于通过碳颗粒导电链的电流还是外部热源，它都会发生体积膨胀。这种膨胀会破坏大部分在两个导电板之间随机分布的碳颗粒链。这种行为导致两个板之间的电阻急剧增加，几乎消除了通过设备的电流，仅允许足够的残余电流维持块内部温度在125°C。一旦切断这种“触发”状态下的电流，聚合物块冷却并收缩到原始尺寸，从而使其断裂的碳链重新连接，使部件恢复到低电阻状态。冷却到室温后，PTC的电阻将再次低于其“R1max”额定值。 在低于设备IHOLD额定值的电流以及低于100°C的温度下，PTC的电阻值保持在其R1 MAX额定值以下。 每个设备的目录数据指定了一个“典型功率”值。这是在23°C时，触发状态下的设备向周围环境散失的热量所需的功率。根据欧姆定律，功率可以表示为：W = E² / R。因此，“触发”状态下PTC的近似电阻可以通过以下公式确定：R = E² / W，其中“E”是PTC两端的电压（通常是电源的开路电压），“W”是特定PTC的典型功率值。 由于PPTC的作用是维持恒定的内部温度，其表观电阻将根据施加的电压以及在较小程度上根据环境条件而变化。考虑以下示例... 一个典型功率为1瓦的PTC保护一个使用60V电源的电路，其触发状态下的表观电阻“R”为：R = 60² / 1 = 3600欧姆 当这个触发状态的设备用于保护12V电路时，其表观电阻将为：R = 12² / 1 = 144欧姆 典型功率值是“典型”的，因为任何影响热量散失的物理因素（如环境温度或空气对流）都会在一定程度上改变PTC维持其内部温度所需的功率水平。简而言之，PTC不会表现出恒定、可量化的触发电阻值。
商品特性
- 可在高达240V AC/DC的电压下连续使用，保持电流低，最大中断电压为265V AC/DC
- 完全符合欧盟指令2011/65/EU及其修订指令2015/863
- 符合AEC-Q标准
- 符合Bel汽车认证* * - 主要基于内部AEC-Q测试计划
- 工作（保持电流）范围为50mA - 2A
- 温度范围：-40°C ~ 85°C
- 最大工作电压240V AC/DC
- 最大中断电压265V AC/DC
- 获得TUV认证（标准EN60738 - 1 - 1，证书R50102173）
- UL认可组件（标准UL1434，文件E305051）
- 无卤
