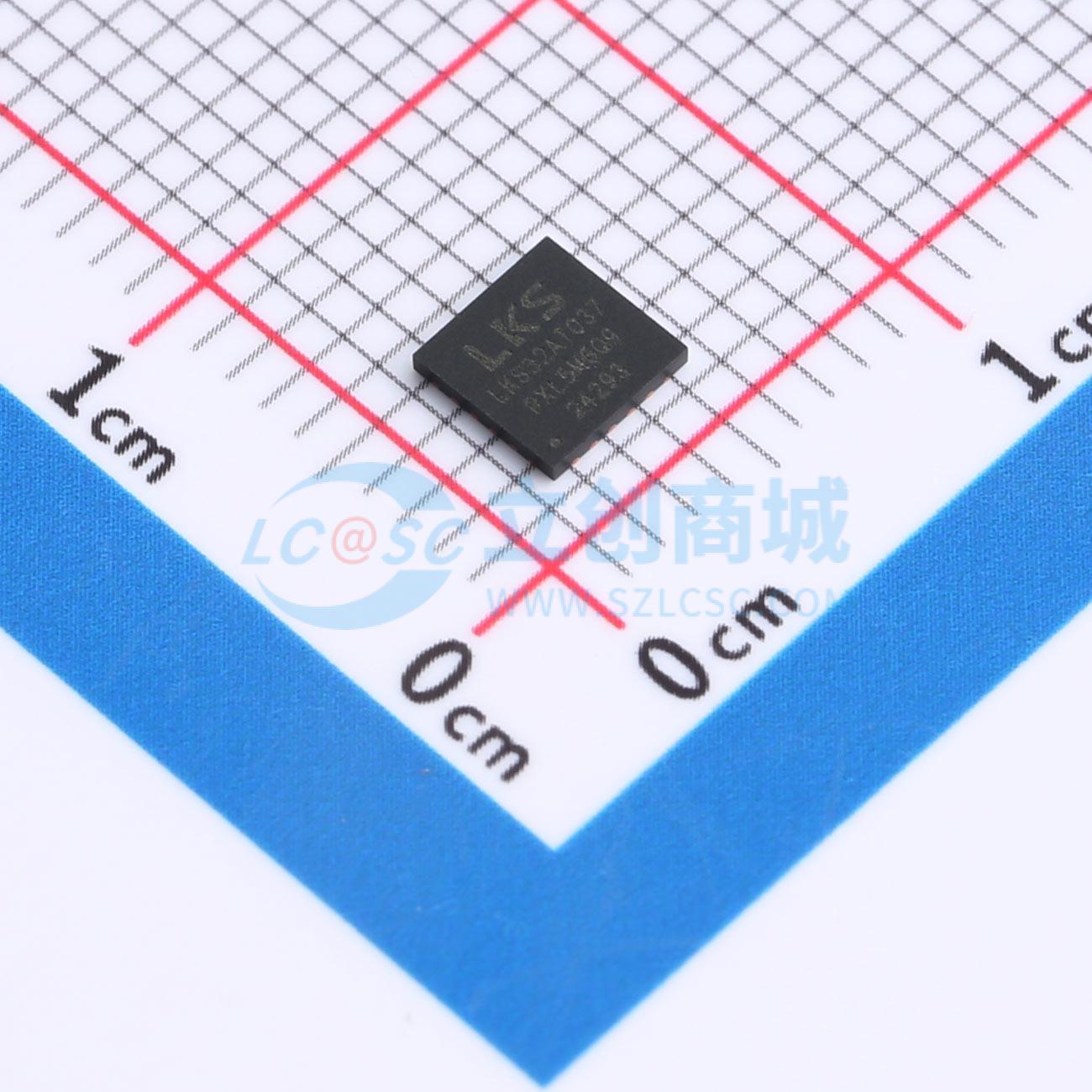

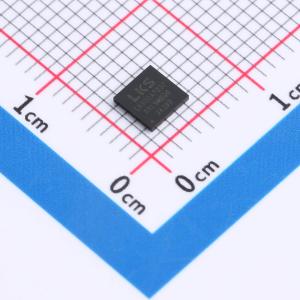

LKS32AT037PXL5M6Q9

集成1路12bit SAR ADC、48MHz 32位Cortex - M0内核的MCU

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LKS32AT037PXL5M6Q9 是集成4 相功率桥、LIN-PHY 的紧凑型车规级MCU，配备48MHz Cortex-M0 内核，以及必要的模拟和外设资源。支持LIN 自动寻址和波特率自适应，适用于车载空调风门等应用。
品牌名称: LINKOSEMI(凌鸥创芯)
商品型号: LKS32AT037PXL5M6Q9
商品编号: C41429779
商品封装: QFN-24-EP(4x4)
包装方式: 托盘
商品毛重: 0.296975克(g)

商品参数

商品概述

LKS32AT037PXL5M6Q9 是集成4 相功率桥、LIN-PHY 的紧凑型车规级MCU，配备48MHz Cortex-M0 内核，以及必要的模拟和外设资源。支持LIN 自动寻址和波特率自适应，适用于车载空调风门等应用。

商品特性

48MHz 32 位Cortex-M0 内核，32bit 硬件除法协处理器
4 通道DMA
低功耗休眠模式
-40~125℃ 汽车级工作温度范围
MCU 使用2.5V~5.5V 单电源供电，内部集成数字供电LDO
超强抗静电和群脉冲能力
内部集成2 路高速运放，可满足单电阻/双电阻电流采样拓扑架构的不同需求
运放输入端口集成电压钳位保护电路，只需要外加两个限流电阻就可实现MOSFET 内阻直接电流采样
ADC 模块变增益技术，可以和高速运放配合，处理更宽的电流动态范围，兼顾小电流和大电流的采样精度
集成两路比较器
ESD 及抗干扰能力强，稳定可靠
高集成度、体积小、节约BOM 成本
支持IEC/UL60730 功能安全认证
内部集成2 通道高速运放和两路比较器，可满足单电阻/双电阻电流采样拓扑架构的不同需求
内部高速运放集成高压保护电路，可以允许高电平共模信号直接输入芯片，可以用最简单的电路拓扑实现MOSFET 电阻直接电流采样模式
应用专利技术使ADC 和高速运放达到最佳配合，可处理更宽的电流动态范围，同时兼顾高速小电流和低速大电流的采样精度
整体控制电路简洁高效，抗干扰能力强，稳定可靠
集成电荷泵，集成栅极驱动模块及四相功率桥
内部集成反电动势检测电路、母线电压检测电路、相电流检测电路
保护功能齐全，包括功率管短路保护、输入过压/欠压保护、过温保护
集成LIN PHY，集成LIN 总线自动寻址电路
集成5V LDO

应用领域

有感BLDC/无感BLDC/有感FOC/无感FOC 及步进电机、永磁同步、异步电机等控制系统
数字电源控制系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(490个/托盘，最小起订量 1 个)

个

起订量：1 个490个/托盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-M0
	CPU最大主频	48MHz
	CPU位数	32 Bit
	程序存储容量	32KB
	程序存储器类型	FLASH

	属性	参数值
	RAM容量	4KB
	I/O数量	26
	ADC(位数)	12bit
	DAC(位数)	8bit
	工作电压	2.5V~5.5V
