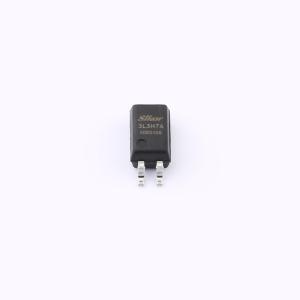

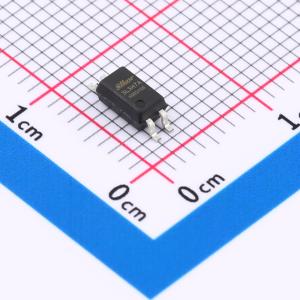

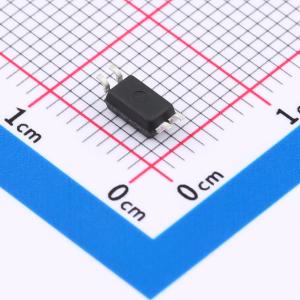

温馨提醒：图片仅供参考，商品以实物为准

SL3H7A

光电晶体管

描述: SL3H7X由光电晶体管组成，光学耦合到砷化镓红外发光二极管，封装在SSOP4中，非常小且薄的耦合器。
品牌名称: Slkor(萨科微)
商品型号: SL3H7A
商品编号: C41428857
商品封装: SSOP-4
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	DC
	输出类型	光电三极管
	正向压降(Vf)	1.2V
	输出电流	50mA
	隔离电压(Vrms)	3.75kV
	直流反向耐压(Vr)	6V
	负载电压	80V
	输出通道数	1

	属性	参数值
	集射极饱和电压(VCE(sat))	100mV@10mA,1mA
	上升时间(tr)	3us
	下降时间	2us
	工作温度	-55℃~+110℃
	电流传输比(CTR)最小值	80%
	电流传输比(CTR)最大值/饱和值	600%
	总功耗(Pd)	200mW
	正向电流(If)	50mA

商品概述

SL3H7X由光电晶体管组成，光学耦合到砷化镓红外发光二极管，封装在SSOP4中，非常小且薄的耦合器。SL3H7X is composed of phototransistors, optically coupled to gallium arsenide infrared light-emitting diodes, packaged in SSOP4 as a very small and thin coupler.

商品特性

电容转角比(CTR)范围: ≥ 80% (IF=5mA, VCE=5V, Ta=25°C) Current transfer ratio: ≥ 80% (IF=5mA, VCE=5V, Ta=25°C)
输入-输出隔离电压(VISO=3750 Vrms) High isolation voltage between input and output(VISO=3750 Vrms)
集电极-发射极击穿电压BVCE=80V Collector-emitter breakdown voltage BVCE=80V
工作温度: -55°C - 110°C Operating Temperature: -55°C - 110°C

应用领域

开关电源，智能电表 Switching power supply, intelligent meter
工业控制，测量仪器 Industrial control, measuring instruments
办公设备，比如复印机 Office equipment such as copiers
家用电器，比如空调、风扇、热水器等 Household appliances: such as air conditioners, fans, water heaters, etc.
