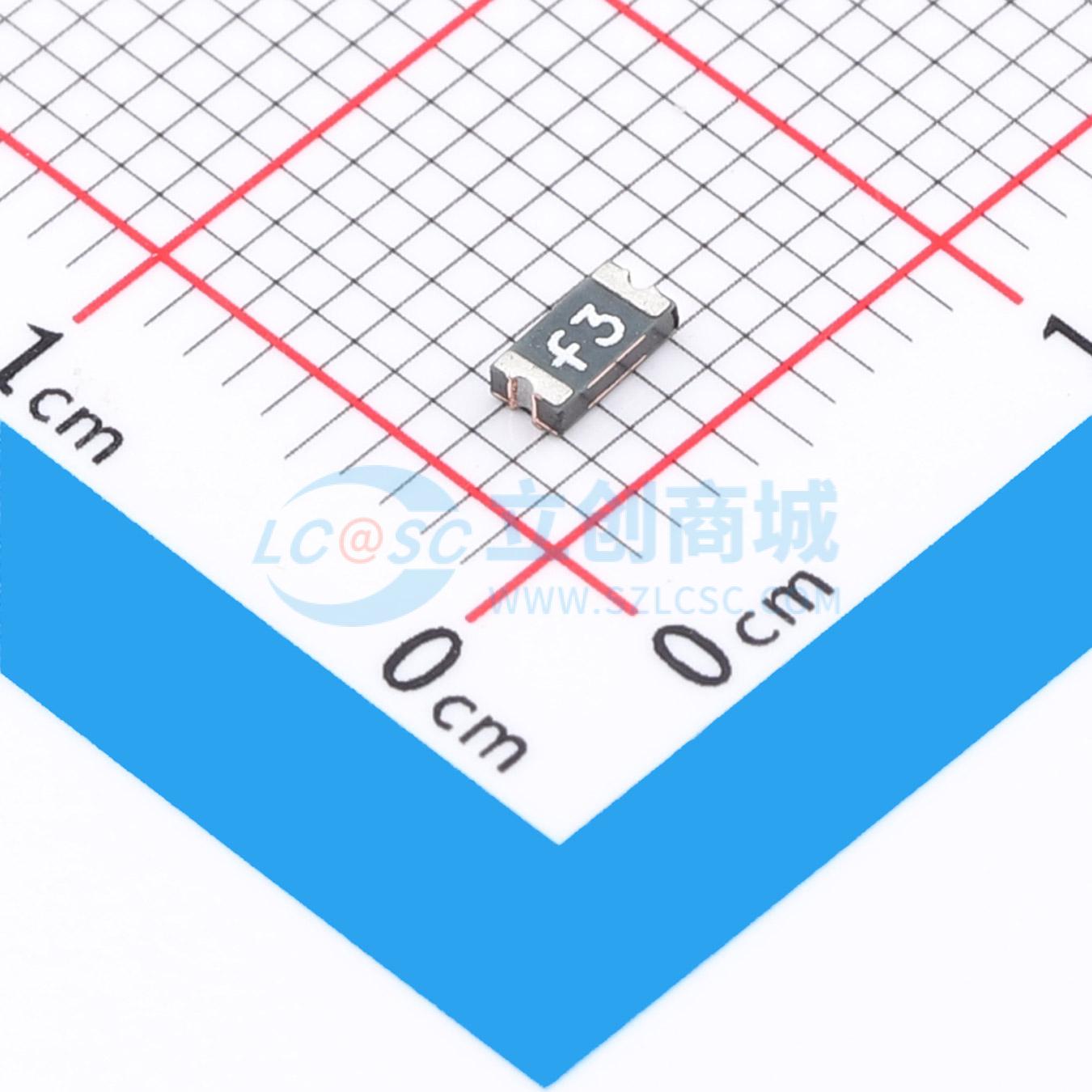

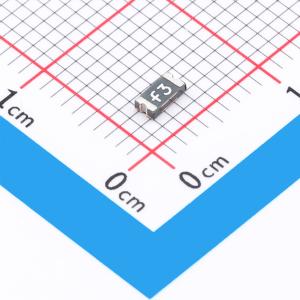

1206L005/30WR
60V 50mA 自恢复
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 提供表面贴装过流保护，适用于空间有限且需要可复位保护的应用。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- 1206L005/30WR
- 商品编号
- C3760487
- 商品封装
- 1206
- 包装方式
- 编带
- 商品毛重
- 0.387克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 自恢复保险丝 | |
| 耐压(Vmax) | 60V | |
| 最大电流(Imax) | 10A | |
| 保持电流(Ihold) | 50mA | |
| 跳闸电流(Itrip) | 150mA | |
| 消耗功率(Pd) | 600mW | |
| 初始态阻值(Rmin) | 3.6Ω |
| 属性 | 参数值 | |
|---|---|---|
| 跳断后阻值(R1max) | 20Ω | |
| 动作时间 | 1.5s | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 3.4mm | |
| 宽度 | 1.8mm | |
| 高度 | 1.25mm |
商品概述
1206L系列正温度系数器件为空间受限且需要可复位保护的场景提供表面贴装过流保护。
商品特性
- 符合RoHS标准，无铅无卤
- 对故障电流响应迅速
- 紧凑设计节省电路板空间
- 低电阻
- 薄型设计
- 兼容高温焊料
应用领域
- USB外设
- 磁盘驱动器与端口保护
- 光盘驱动器
- 主板与外设的即插即用保护
- 个人数字助理/数码相机
- 游戏机端口保护
