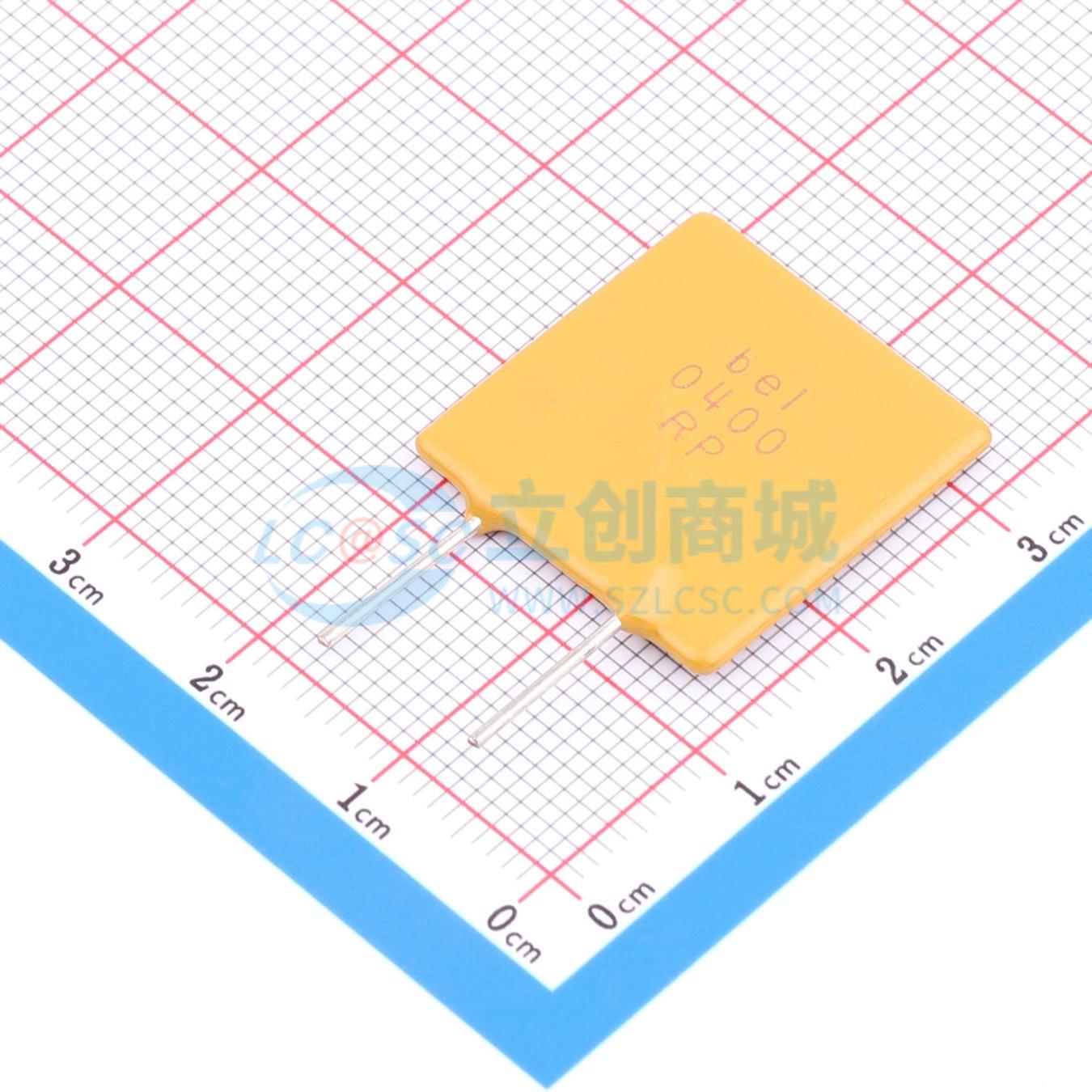

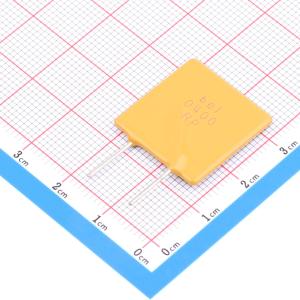

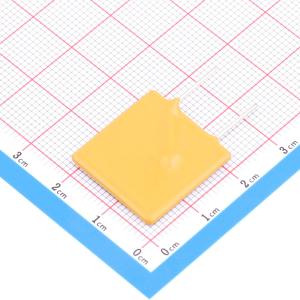

0ZRP0400FF1A
60V 4A 自恢复
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：固态，径向引线产品，适用于高达60VDC的电压。 工作（保持电流）范围：500mA-5A。 温度范围：-40℃至85℃。 最大工作电压：60VDC。 UL组件认证（Stl.UL1434，文件编号E305051）。应用：各种电子设备
- 品牌名称
- belfuse
- 商品型号
- 0ZRP0400FF1A
- 商品编号
- C3760422
- 商品封装
- 插件
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 自恢复保险丝 | |
| 耐压(Vmax) | 60V | |
| 最大电流(Imax) | 24A | |
| 保持电流(Ihold) | 4A | |
| 跳闸电流(Itrip) | 8A | |
| 消耗功率(Pd) | 3.7W | |
| 初始态阻值(Rmin) | 14mΩ |
| 属性 | 参数值 | |
|---|---|---|
| 跳断后阻值(R1max) | 60mΩ | |
| 动作时间 | 20s | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 21mm | |
| 宽度 | - | |
| 高度 | - | |
| 脚间距 | - |
商品概述
从根本上讲，Bel PTC由一块含有导电填料的聚合材料块组成，该材料块粘结在两个导电平面终端之间。在低于器件IHOLD额定值的电流下，以及在低于100°C的温度下，PTC保持其电阻值低于R1 MAX额定值。当器件温度接近130°C时，无论是由于环境温度升高还是电流超过其ITRIP额定值，填充聚合物的体积膨胀都会破坏由相邻填料颗粒的链式接触在端子间形成的大部分导电路径，或者器件电阻会急剧增加几个数量级。在更高的“触发”电阻下，只有足够的泄漏电流允许内部发热，使器件“保持”在触发状态（约125°C），直到电源中断。一旦电源移除，PTC的核心冷却并收缩，使导电链重新形成，使器件回到低电阻状态。每个器件的产品目录数据都规定了一个“典型功率”值。这是在23°C下，触发的器件向周围环境散失的热量恰好匹配所需的功率。根据欧姆定律，功率可以表示为：W = E² / R。因此，“触发”PTC的近似电阻可以通过以下公式确定：R = E² / W，其中“E”是PTC两端的电压（通常是电源的开路电压），“W”是特定PTC的典型功率值。由于PPTC的作用是保持恒定的内部温度，其表观电阻将根据施加的电压而变化，在较小程度上也会根据环境条件而变化。
商品特性
- 固态径向引线产品，适用于最高60VDC的应用。
- 工作（保持电流）范围：500mA - 5A，温度范围：-40°C到85°C。
应用领域
各种电子设备
