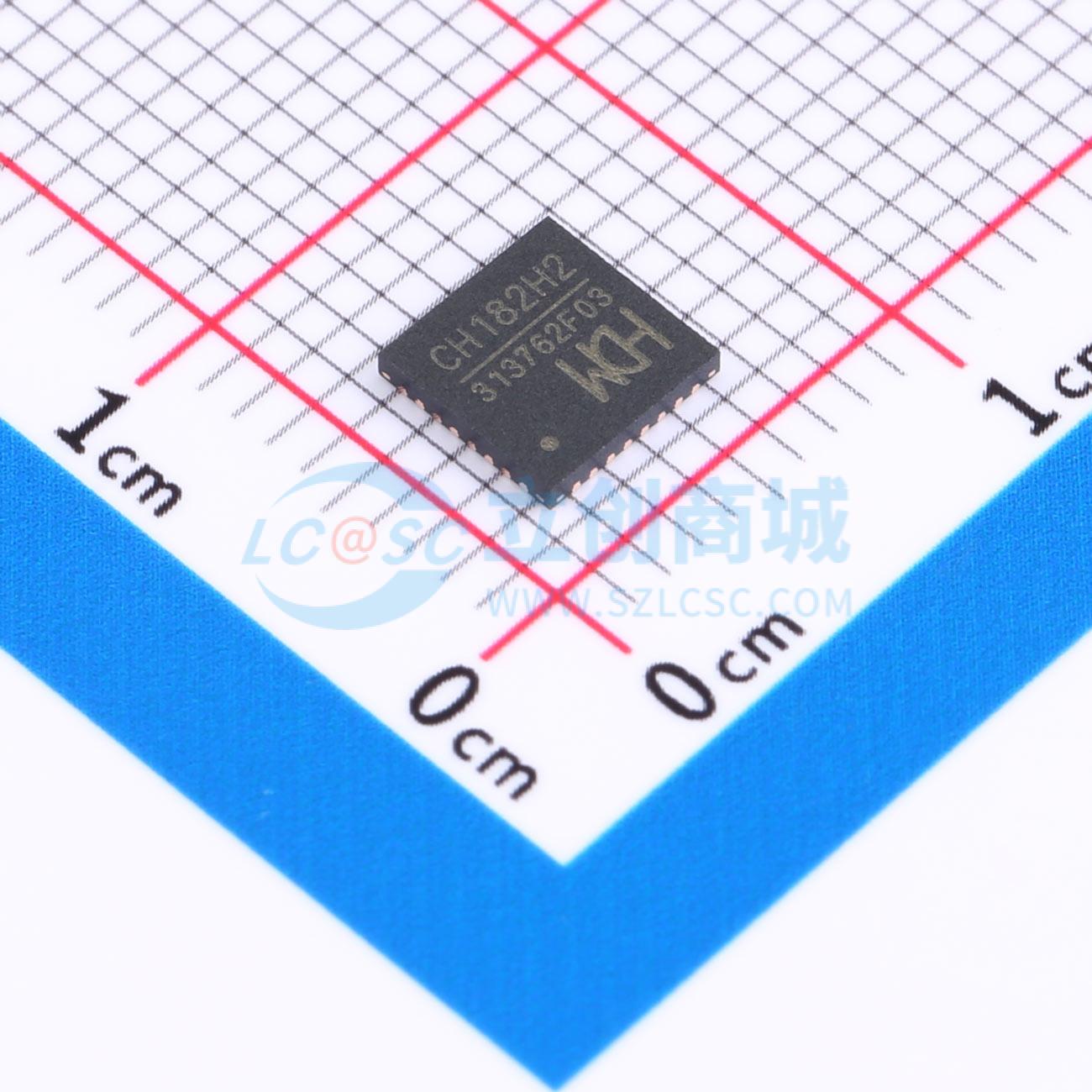

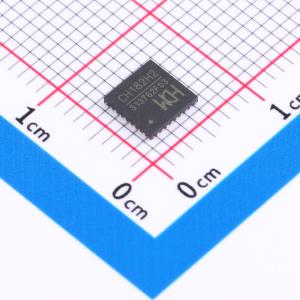

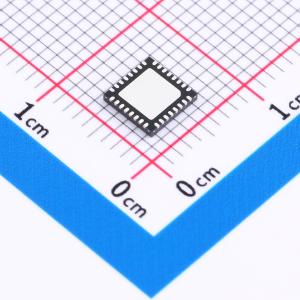

CH182H2
工业级百兆以太网PHY芯片，MII和RMII接口，支持10/100M自动协商、Auto-MDIX、自动识别正负信号线、WOL网络唤醒，内置50欧阻抗匹配电阻及晶体振荡器所需电容，支持1.8V、2.5V、3.3V接口电压。
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 工业级百兆以太网PHY芯片，MII和RMII接口，支持10/100M自动协商、Auto-MDIX、自动识别正负信号线、WOL网络唤醒，内置50欧阻抗匹配电阻及晶体振荡器所需电容，支持1.8V、2.5V、3.3V接口电压。
- 品牌名称
- WCH(南京沁恒)
- 商品型号
- CH182H2
- 商品编号
- C41427683
- 商品封装
- QFN-32(5x5)
- 包装方式
- 托盘
- 商品毛重
- 0.93449克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网收发器 | |
| 类型 | 以太网收发器 | |
| 端口数量 | 1 | |
| MAC接口 | MII；RMII | |
| 以太网速率标准 | 10BASE-T；100BASE-TX |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 10Mbit/s；100Mbit/s | |
| 工作电压 | 3.3V | |
| 工作温度 | - | |
| 功能特性 | 低功耗模式；可编程LED指示 |
商品概述
CH182是一款支持Auto-MDIX的工业级10/100M以太网PHY收发器。其内部集成了物理编码子层、物理介质接入层、双绞线物理介质相关子层、10BASE-TX编码器/解码器、双绞线介质连接单元、MII和RMII接口等实现以太网收发器功能所需的模块。
商品特性
- 基于DSP算法实现的低功耗以太网物理层收发器
- 支持停机模式
- 支持Auto-MDIX，可自动交换TX/RX线对并识别正负信号线
- 支持10BASE-T和100BASE-TX及自动协商
- 支持MII和RMII两种接口模式
- 支持全双工和半双工操作
- 支持UTP CAT5、CAT6双绞线，传输距离可达120米
- 内置LDO降压器，采用单一3.3V电源供电
- 独立的I/O接口电源，支持3.3V、2.5V或1.8V，可适配不同电压的处理器或MCU
- 内置50Ω阻抗匹配电阻和25MHz晶体振荡器所需电容，外围电路精简
- 可选支持外部50MHz时钟输入
- 支持WOL网络唤醒功能
- 支持中断功能
- 支持两种网络状态LED指示
- 芯片内置以太网MAC地址
- 提供QFN32X5、QFN32、QFN20封装
