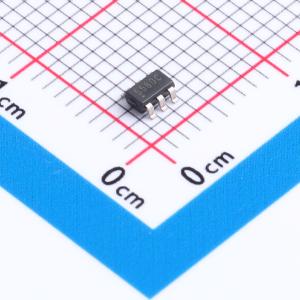

温馨提醒：图片仅供参考，商品以实物为准

TPM6505BQ-S6TR-S

汽车级1类变压器驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: 3PEAK(思瑞浦)
商品型号: TPM6505BQ-S6TR-S
商品编号: C41427678
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.088克(g)

商品参数

	属性	参数值
	商品目录	变压器驱动器

	属性	参数值
	功能特性	软启动；过温保护；过流保护；欠压锁定

商品概述

TPM6505x/TPM6505xQ 是一款用于隔离电源的推挽式变压器驱动器系列。它是一个开环中心抽头变压器驱动器，电压范围从 2.25 V 至 5.5 V，其设计旨在优化电磁兼容性和噪声性能。该系列为隔离电源提供了一个简单的解决方案。器件内部集成振荡器，可在双输出通道上产生具有扩频功能的开关频率。它支持 160 kHz (TPM6505A)、420 kHz (TPM6505B, TPM6505D) 和 2.2 MHz (TPM6505C) 选项，以满足不同的电磁兼容性要求。交错的双通道低侧输出将驱动变压器，以产生最大 1 A 开关电流的隔离电源。 TPM6505x 具有高电平有效的使能输入，以实现低关断电流。该器件还支持同步时钟输入。TPM6505xQ 符合汽车级 AEC-Q100 Grade 1 认证。TPM6505x 符合工业级认证。 TPM6505x 器件具有高效率，以及 0.23 Ω 的低导通电阻 Rds(ON) 输出通道。该器件内置 1.5 A 电流限制和过温保护功能，以保护系统免受危险情况的影响。TPM6505x 器件采用 SOT23-6 封装，支持 -40℃ 至 125℃ 的宽环境温度范围。

商品特性

低侧中心抽头变压器驱动器
汽车级 AEC-Q100 Grade-1 (仅限 TPM6505xQ)
低噪声、低电磁干扰，具备扩频和优化的压摆率
支持 2.25 V 至 5.5 V 电源，初级侧电流为 1 A
软启动和电流限制保护
开关频率选项：160 kHz、400 kHz 和 2200 kHz
同步时钟输入
器件使能输入和 1 μA 关断电流
过温保护
SOT23-6 封装

应用领域

汽车隔离电源
接口驱动器的隔离电源
工业应用的隔离电源
