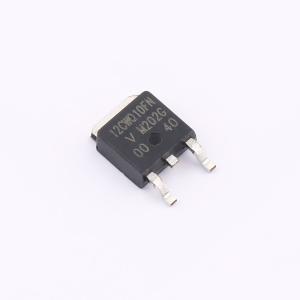

温馨提醒：图片仅供参考，商品以实物为准
VS-12CWQ10FN-M3
电压:100V 电流:6A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- VISHAY(威世)
- 商品型号
- VS-12CWQ10FN-M3
- 商品编号
- C3759992
- 商品封装
- DPAK(TO-252AA)
- 包装方式
- 管装
- 商品毛重
- 0.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 950mV@12A | |
| 直流反向耐压(Vr) | 100V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 6A | |
| 反向电流(Ir) | 1mA@100V | |
| 工作结温范围 | -55℃~+150℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 330A |
商品概述
VS - 12CWQ10FN - M3表面贴装、中心抽头肖特基整流器系列专为需要低正向压降和小PCB板占用面积的应用而设计。典型应用包括磁盘驱动器、开关电源、转换器、续流二极管、电池充电和反接电池保护。
商品特性
- 低正向压降
- 保护环，增强耐用性和长期可靠性
- 流行的D - PAK外形
- 中心抽头配置
- 小尺寸，可表面贴装
- 高频操作
- 符合J - STD - 020的MSL 1级，LF最大峰值为260°C
应用领域
磁盘驱动器、开关电源、转换器、续流二极管、电池充电、反接电池保护
