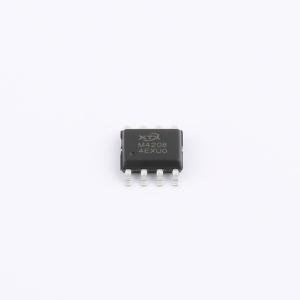

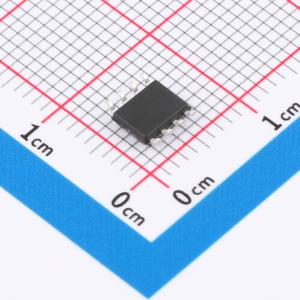

XTM4208AS8CT
单通道2.4V - 18V直流马达驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- XTM4208是为消费类产品以及其它中低压类或者电池供电的运动控制类应用提供的一个全集成的电机驱动器解决方案。此器件能够驱动一个直流有刷电机，集成了电机正转/反转/停止/刹车四个功能。 XTM4208支持最高工作电压为18V，持续电流0.5A，峰值电流0.8A。
- 品牌名称
- XTX(芯天下)
- 商品型号
- XTM4208AS8CT
- 商品编号
- C41425813
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 1.0356克(g)
- 立创商城设计参考
- 有刷电机/继电器驱动-(1)12V以内供电-(1)2A以内
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | - | |
| 输出电流 | 500mA | |
| 峰值电流 | 800mA | |
| 工作电压 | 2.4V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | 2Ω | |
| 静态电流(Iq) | 100nA | |
| 工作温度 | -40℃~+85℃ |
商品概述
XTM4208是为消费类产品以及其它中低压类或者电池供电的运动控制类应用提供的一个全集成的电机驱动器解决方案。此器件能够驱动一个直流有刷电机，集成了电机正转/反转/停止/刹车四个功能。 XTM4208支持最高工作电压为18V，持续电流0.5A，峰值电流0.8A。同时集成了过温保护和欠压闭锁等保护功能。 XTM4208具有PWM（INA/INB）输入接口，支持与行业标准器件兼容。
商品特性
- 工作电压范围：2.4V - 18V
- 持续电流0.5A，峰值0.8A
- 待机电流：0.1uA typ.
- RDS(ON)导通阻抗：2.0Ω
- 集成欠压保护
- 集成过热保护
- 封装：SOP8和SOT23 - 6
