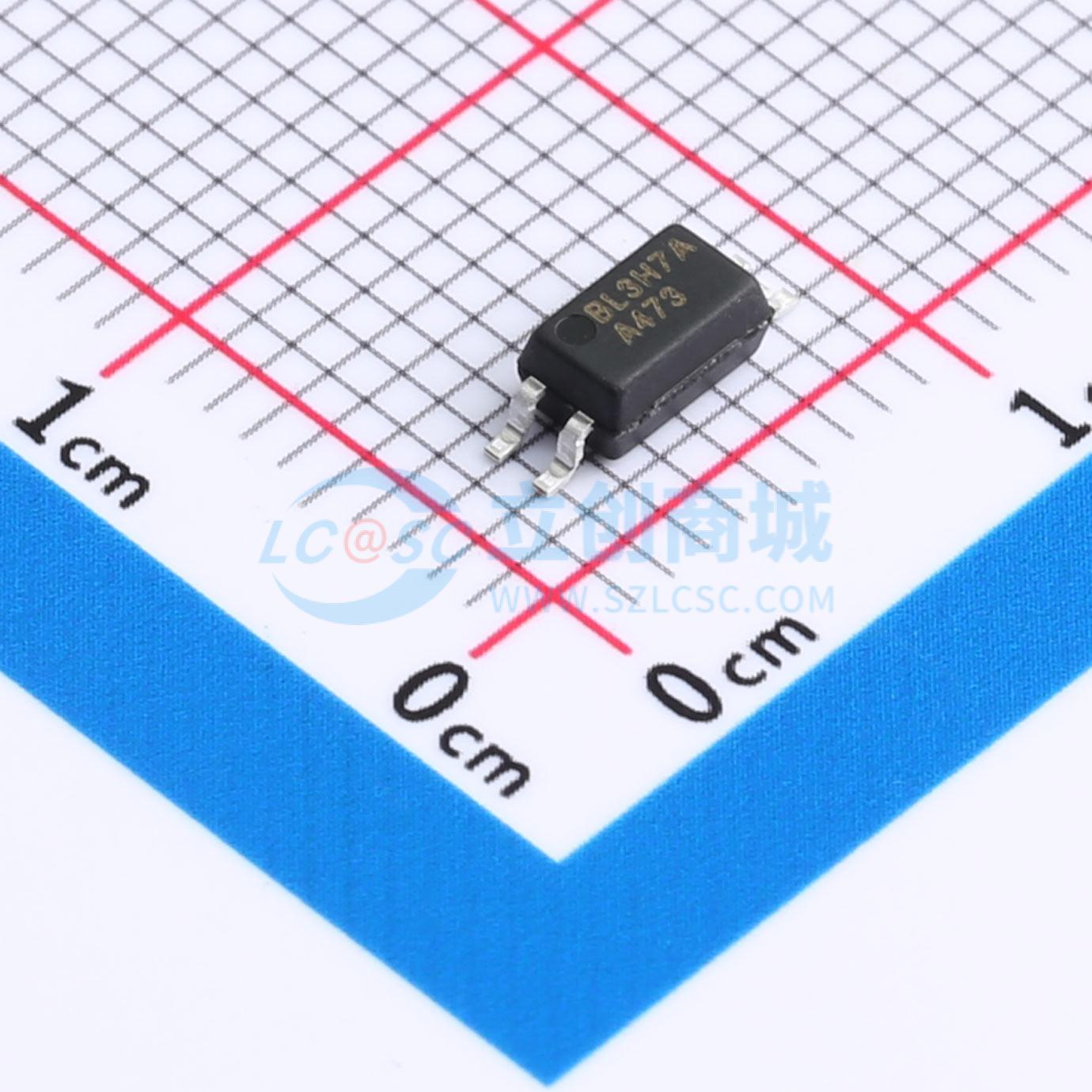

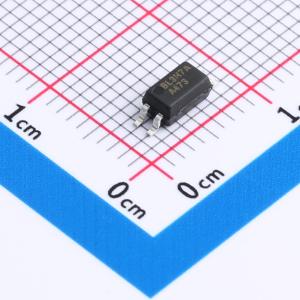

温馨提醒：图片仅供参考，商品以实物为准
BL3H7A
3.75kV
- 描述
- 特性：电流传输比（CTR）：在IF = 5mA，VCE = 5V时为80~600%。 输入与输出之间的高隔离电压（Viso = 3750V rms）。 集电极-发射极击穿电压BVCEO ≥ 80V。 工作温度：-55°C~110°C。应用：开关电源、智能电表。 工业控制、测量仪器
- 品牌名称
- GME(银河微电)
- 商品型号
- BL3H7A
- 商品编号
- C41425717
- 商品封装
- SSOP-4
- 包装方式
- 编带
- 商品毛重
- 0.170383克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | - | |
| 输出类型 | - | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | - | |
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 80% | |
| 电流传输比(CTR)最大值/饱和值 | 160% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品特性
- 电流传输比（CTR：在IF = 5mA、VCE = 5V时为80~600%）
- 输入输出间高隔离电压（Viso = 3750V rms）
- 集电极 - 发射极击穿电压BVCEO ≥ 80V
- 工作温度：-55℃~110℃
应用领域
- 开关电源、智能电表
- 工业控制、测量仪器
- 复印机等办公设备
- 家用电器：如空调、风扇、热水器等
