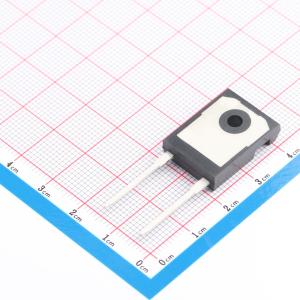

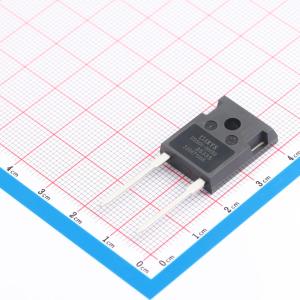

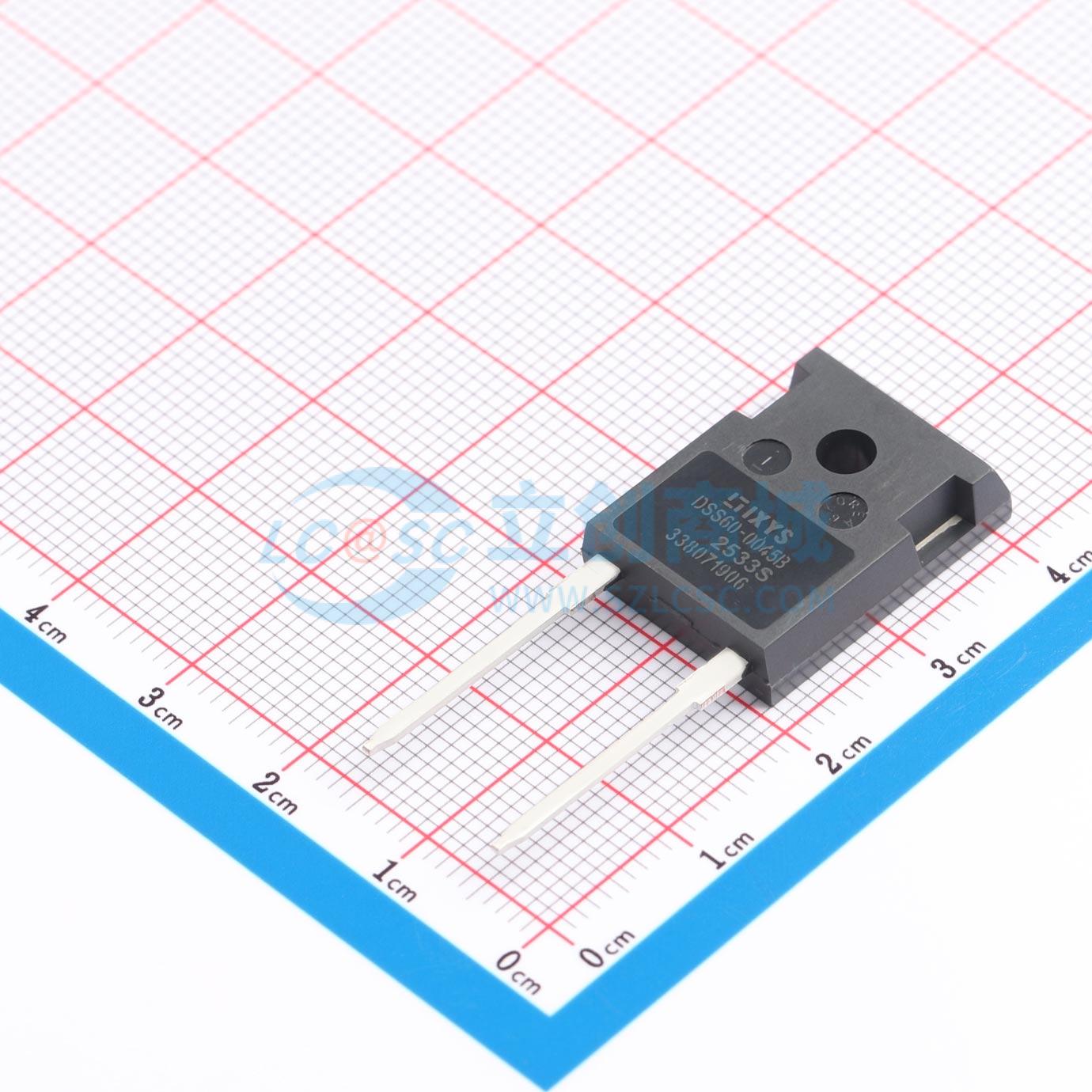

DSS60-0045B
电压:45V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- DSS60-0045B
- 商品编号
- C3758833
- 商品封装
- TO-247AD
- 包装方式
- 管装
- 商品毛重
- 6.96克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 600mV@60A | |
| 直流反向耐压(Vr) | 45V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 60A | |
| 反向电流(Ir) | 10mA@45V | |
| 工作结温范围 | -55℃~+150℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 600A |
商品概述
这是一款高性能肖特基二极管，具有低损耗和软恢复特性。最大反向击穿电压为45V，平均正向电流为60A，正向压降为0.57V。型号为DSS60 - 0045B，背面为阴极。封装为TO - 247，符合行业标准外形，符合RoHS标准，环氧树脂符合UL 94V - 0标准。
商品特性
- 极低的正向压降Vf
- 极低的开关损耗
- 低反向漏电流Irm值
- 改善的热性能
- 高可靠性的电路运行
- 低电压尖峰，减少保护电路需求
- 低噪声开关
应用领域
- 开关模式电源（SMPS）中的整流器
- 低压转换器中的续流二极管
