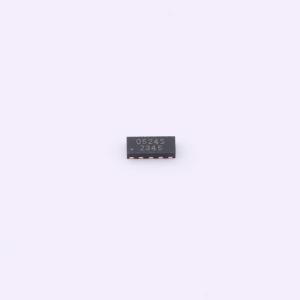

LYQ10BA05UL

TVS 5V截止峰值浪涌电流：5A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LYQ10BA05UL是一款超低电容TVS阵列，采用领先的单片硅技术，可实现快速响应时间和低ESD钳位电压，使该器件成为保护电压敏感高速数据线的理想解决方案。它符合IEC 61000 - 4 - 2（ESD）标准，空气放电±25kV，接触放电±20kV。该器件采用无铅DFN2510封装。其小尺寸、超低电容和高ESD浪涌保护能力，使其成为保护HDMI、MDDI、USB 3.0等高速端口的理想选择。
品牌名称: Liown(里阳半导体)
商品型号: LYQ10BA05UL
商品编号: C41422494
商品封装: DFN2510-10
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

LYQ10BA05UL是一款超低电容TVS阵列，采用领先的单片硅技术，可实现快速响应时间和低ESD钳位电压，使该器件成为保护电压敏感高速数据线的理想解决方案。它符合IEC 61000 - 4 - 2（ESD）标准，空气放电±25kV，接触放电±20kV。该器件采用无铅DFN2510封装。其小尺寸、超低电容和高ESD浪涌保护能力，使其成为保护HDMI、MDDI、USB 3.0等高速端口的理想选择。

商品特性

低钳位电压
超低漏电流
工作电压：5V
保护四条I/O线
符合RoHS标准
IEC - 61000 - 4 - 2 ESD 空气放电±25kV，接触放电±20kV
封装形式：7英寸卷带包装，每卷3000片

应用领域

HDMI 1.3、HDMI 1.4、HDMI 2.0
MDDI端口
USB 2.0、USB 3.0
数字视频接口（DVI）
笔记本电脑
显卡
PCI Express和串行SATA端口
机顶盒和数字电视

数据手册PDF

放大查看下载PDF

优惠活动

8.5折

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	16V
	峰值脉冲电流(Ipp)	5A
	峰值脉冲功率(Ppp)	80W
	击穿电压	6V

	属性	参数值
	反向电流(Ir)	500nA
	通道数	四路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.3pF
