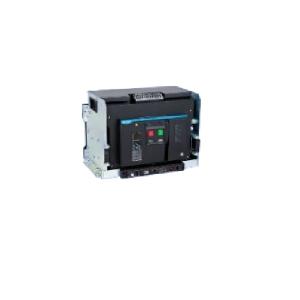

正泰 NXA 万能式断路器 NXA20N20-MF4-AC220/230/240
- 工业品
价格：￥11529.26价格含税（税率13%）
- 品牌名称
- CHINT(正泰)
- 商品型号
- NXA20N20-MF4-AC220/230/240
- 商品编号
- C41422226
- 商品毛重
1克(g)
广东仓0
购买数量
个
(1个/盒，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
壳架等级覆盖1600、2000、2500、3200、4000、6300A，分断能力分N（标准）和H（较高）型（6300壳架仅H型）
2
额定电压支持380/400/415VAC及440/525/690VAC，极数可选3或4极（6300A壳架仅3极）
3
智能控制器分M（基本型）、A（电流型）、P（功率型）、H（谐波型）四种，功能从基础保护到谐波分析、通讯扩展逐步升级
4
保护功能全面：过载长延时（反时限I²t特性）、短路短延时、瞬时、接地故障、中性线保护（4极），P/H型还支持电压/频率/相序/功率保护
5
环境适应性强：认证环境温度-5~+40℃，可扩展至-45~+70℃（依控制器类型降容），通过EMC试验，防护等级正面IP20
6
安装灵活：抽屉式或固定式，支持水平后连接，上进线/下进线不影响性能
7
附件丰富：欠压/分励脱扣器、电动操作机构、机械联锁、外接互感器、相间隔板等，满足多样化需求
8
测量精度高：电流0.4In~1.5In时精度±2%，功率测量±2.5%，H型支持3-31次谐波分析
9
机械寿命15000次（可维护至30000次），电气寿命8000次（AC415V）
使用场景 APPLICATIONS
1
工业配电系统：工厂、矿山的主配电柜或重要分支回路，保护电机、变压器等设备
2
商业建筑：商场、酒店、写字楼的总配电开关，保障公共区域和重要负荷供电
3
高层建筑：公寓楼、医院的应急电源系统（EPS）或柴油发电机并网开关
4
数据中心：UPS输入输出配电，确保IT设备稳定运行
5
新能源领域：光伏电站、风电项目的并网柜主开关，耐受高次谐波影响
6
交通枢纽：机场、高铁站的配电系统，应对大负荷波动
7
大型公共设施：体育馆、会展中心的主配电回路，支持多电源切换
注意事项 PRECAUTIONS
1
环境温度超过+40℃需按降容表调整额定电流，如1600A壳架1600A额定电流在70℃时降为1350A
2
海拔超过2000米时，需参考海拔降容系数（如5000米时额定冲击耐压降为9.6kV）
3
母排安装需按规定扭矩紧固：M10螺栓36~52N·m，M12螺栓61~94N·m，确保电气间隙≥18mm
4
分励脱扣器和闭合电磁铁为脉冲通电，通电时间不小于200ms，间隔大于15s
5
欠压脱扣器需电压≥85%Ue才能合闸，短时低压（如35%~70%Ue）会瞬时脱扣
6
负载含可控硅设备（如中频炉、光伏逆变器）时，需降容50%~80%使用
7
外接N相或地电流互感器时，互感器与断路器距离不超过5米，用双绞导线连接
8
辅助触头配置6开6闭时，6#~7#端口改为常闭，不可与合闸准备就绪触点同时选择
9
抽屉式断路器在连接/试验位置时禁止打开柜门，分离位置才可操作
