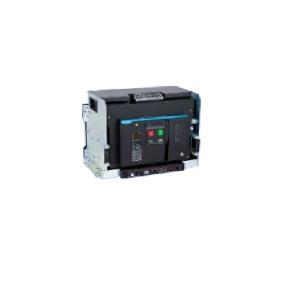

NXA16N12-MD4-AC220/230/240商品缩略图
NXA16N12-MD4-AC220/230/240商品缩略图

正泰 NXA 万能式断路器 NXA16N12-MD4-AC220/230/240

  • 工业品

价格：￥8890.3价格含税（税率13%）

品牌名称
CHINT(正泰)
商品型号
NXA16N12-MD4-AC220/230/240
商品编号
C41422209
商品毛重

1克(g)

  • 广东仓0

购买数量

(1个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

  • 商品参数
  • 商品详情
  • 规格书

商品参数

暂无内容图标

参数完善中

商品详情

产品特点 FEATURES

1 品牌为CHINT正泰，型号NXA16N12-MD4-AC220/230/240，属于昆仑系列万能式断路器
2 壳架等级1600A，分断能力N型（标准型），额定电流1250A，智能控制器为M型（基本型）
3 安装方式为抽屉式，极数4极，控制回路电压AC220/230/240V
4 结构特性：面板包含复位按钮、智能控制器、分合闸按钮、储能手柄、位置指示等组件，抽屉式具备分离/试验/连接位置锁定装置
5 工作条件：环境温度-5℃~+40℃（认证），可扩展至-45℃~+70℃（需降容）；存储温度-45℃~+70℃；防护等级正面IP20，其余IP00；通过EMC试验，确保无误脱扣
6 M型智能控制器功能：具备过载长延时、短路短延时、瞬时、接地故障保护，N极保护；支持电流真实有效值测量，精度2%（0.4In~1.5In）；故障记录、操作次数记录功能；拨码开关整定参数，带显示窗口和状态指示灯
7 附件支持：可选辅助触头、分合闸按钮锁、本体钥匙锁、位置门联锁、机械联锁、外接互感器等；标准配置电动操作机构、闭合电磁铁、分励脱扣器等

使用场景 APPLICATIONS

1 工业厂房配电系统：作为主开关或分支开关，保护线路及电机、水泵等设备免受过载、短路故障
2 商业建筑电力分配：用于写字楼、商场的配电房，保障照明、空调等系统的稳定供电
3 数据中心供电保护：配合双电源系统，实现不间断供电切换，保护服务器等关键设备
4 医院/金融机构：重要场所的应急供电系统，确保医疗设备、金融终端的连续运行
5 新能源领域：光伏电站、风电场的配电环节（需降容50%~80%），适应谐波环境
6 制造业生产线：保护自动化生产线的配电回路，减少因电气故障导致的停产
7 公共设施：地铁、机场的配电系统，保障公共交通和服务设施的电力安全

注意事项 PRECAUTIONS

1 安装要求：母排规格需符合推荐标准，紧固扭矩按螺栓类型执行（M10为36~52N·m，M12为61~94N·m）；相邻相间电气间隙≥18mm，带电体与地间距≥18mm；可上进线或下进线，不影响性能
2 环境降容：环境温度超过40℃时需降容，具体参照规格书降容表；海拔超过2000m时，按海拔降容系数调整（如2000m降容系数1，5000m为0.87）；谐波环境（如中频炉、光伏）需降容50%~80%
3 使用操作：合闸前需确认欠压脱扣器电压正常（≥85%Ue）；手动操作时需解锁相应锁机构；智能控制器参数整定需断电操作，试验功能需按说明执行
4 维护检查：定期检查触头磨损情况，按机械寿命和电气寿命评估；智能控制器的故障记录需及时清除；辅助触头、锁机构需定期润滑，确保动作灵活
5 安全警示：断路器合闸时禁止打开柜门；维护时需断开所有电源，验电后操作；挂锁需用户自备，确保操作安全

规格书
