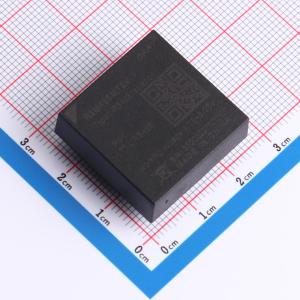

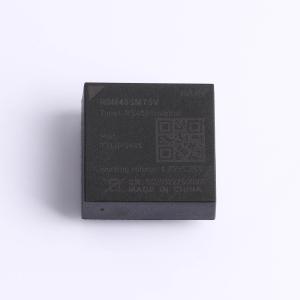

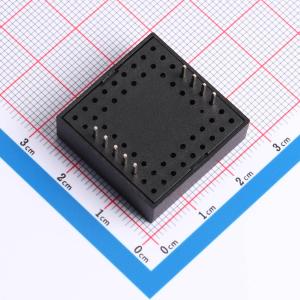

温馨提醒：图片仅供参考，商品以实物为准

RSM485MT5V

单路高速RS485隔离收发模块，集成隔离电源和信号隔离芯片，可实现电平转换，具备端口保护功能

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: EBYTE(亿佰特)
商品型号: RSM485MT5V
商品编号: C41420814
商品封装: 插件
包装方式: 托盘
商品毛重: 9.6克(g)

商品参数

	属性	参数值
	商品目录	RS485总线模块

	属性	参数值
	功能特性	过压保护；信号隔离功能；电源隔离功能

商品概述

RSM485MT5V是一款单路半双工高速型RS485隔离收发模块，内部集成了高可靠性隔离电源和高强度信号隔离芯片，以及RS485收发芯片和总线保护器件。该模块的主要功能是实现TTL逻辑电平与RS485协议差分电平之间的相互转换。模块自带隔离电源，可提供5V/50mA输出，最大功率为0.25W。其输入输出之间具备3000VDC的电气隔离，采用塑封超薄设计，便于嵌入用户设备，实现RS485协议网络的连接功能。RS485端口内置TVS瞬态抑制器件，可保护端口免受ESD、EFT和雷电导致的浪涌电流危害。

商品特性

超小体积：25.4×25.4×8mm
通信速率：1200~256000bps
最大接点：64个
隔离电压：3000VDC
隔离电源输出：5V / 50mA，0.25W
工作温度：-40~+85℃
隔离电源：片内集成高强度隔离DC-DC
端口保护：内置TVS瞬态浪涌尖峰抑制
