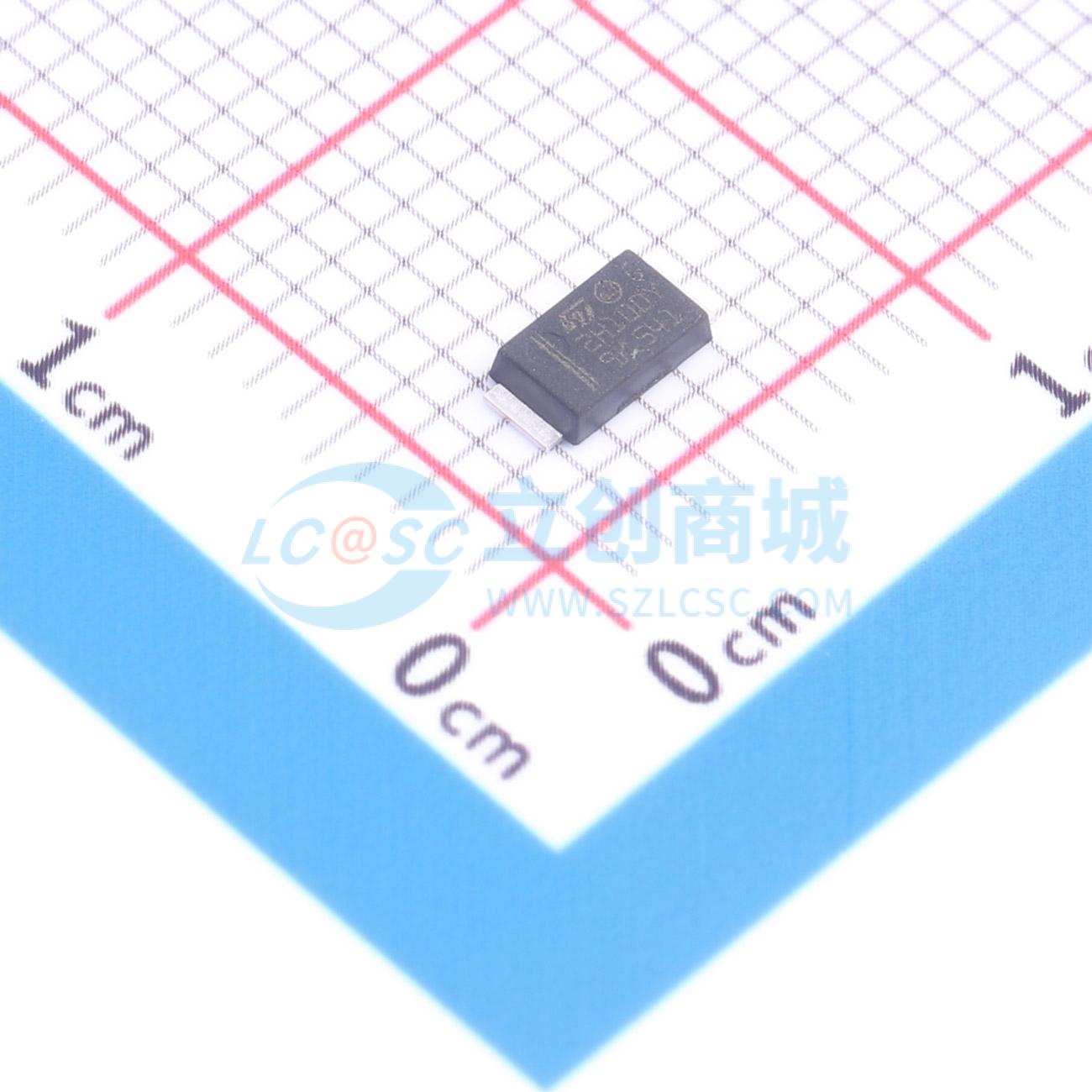

温馨提醒：图片仅供参考，商品以实物为准
STPS2H100AFY
电压:100V 电流:2A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 汽车级100 V、2 A SMA SMB功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS2H100AFY
- 商品编号
- C3757915
- 商品封装
- SOD-128
- 包装方式
- 编带
- 商品毛重
- 0.079克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 790mV@2A | |
| 直流反向耐压(Vr) | 100V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 2A | |
| 反向电流(Ir) | 1uA@100V | |
| 工作结温范围 | -40℃~+175℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 55A |
商品概述
这款高品质肖特基势垒整流器件专为高频微型开关模式电源设计，例如适配器或汽车应用中的车载DC/DC转换器。STPS2H100-Y采用SMB、SMA和SOD128Flat封装，在紧凑扁平的封装中提供高水平性能，可承受高工作结温。评估传导损耗时，使用以下公式：P=0.56×I_F(AV)+0.045×I_F²(RMS)。
商品特性
- AEC-Q101认证
- PPAP能力
- VRRM在-40℃至175℃范围内有保证
- 低漏电流
- 雪崩能力已指定
- ECOPACK2合规
- 避免二极管在自身散热器上热失控的条件：(dP_tot/dT_j) < (1/R_th(j-a))
- 脉冲测试：t_D=5ms，δ<2%
- 脉冲测试：t_p=380μs，δ<2%
应用领域
- DC/DC转换器
- 辅助电源
- 续流功能
- 反向电池极性保护
