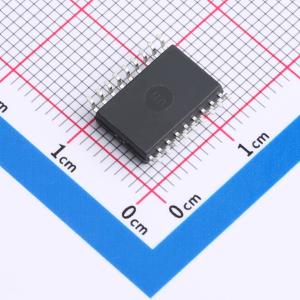

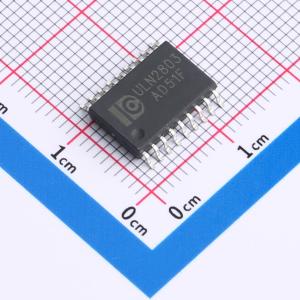

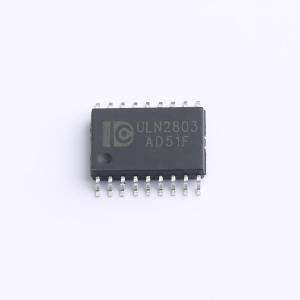

温馨提醒：图片仅供参考，商品以实物为准

ULN2803S

八路达林顿晶体管阵列

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: ULN2803S是专为低压系统设计的大电流达林顿管阵列，电路由八个达林顿管组成，每个达林顿管带有续流二极管，可用于驱动继电器、步进电机等感性负载。单个达林顿管在输入电压低至1.8V状态下支持电流200mA 输出，将达林顿管并联可以得到更大输出电流能力。
品牌名称: IDCHIP(英锐芯)
商品型号: ULN2803S
商品编号: C41420014
商品封装: SOP-18
包装方式: 编带
商品毛重: 0.75525克(g)

商品参数

商品概述

ULN2803S是专为低压系统设计的大电流达林顿管阵列，电路由八个达林顿管组成，每个达林顿管带有续流二极管，可用于驱动继电器、步进电机等感性负载。单个达林顿管在输入电压低至1.8V状态下支持电流200mA输出，将达林顿管并联可以得到更大输出电流能力。ULN2803S的每一路达林顿管串联一个基极电阻，5V工作电压以下可直接与TTL/CMOS电路连接，可直接处理原先需要标准逻辑缓冲器来处理的数据，另外ULN2803S的每一路达林顿管输入引脚在内部接有4.7K欧姆的下拉电阻到地，以防止MCU的IO口上电时状态不稳定导致达林顿管进入异常工作状态。

商品特性

支持1.8V低电压输入
每路集电极输出电流：500mA
输入兼容TTL/CMOS逻辑信号
采用SOP-18封装

应用领域

显示屏驱动
继电器驱动
指示灯驱动
步进电机驱动

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	达林顿晶体管阵列
	通道数	八路
	集射极击穿电压(Vceo)	15V
	集电极电流(Ic)	500mA
	最大输入电压(VI)	7V
	工作温度	-40℃~+85℃

	属性	参数值
	集电极漏电流(Icex)	50uA
	输入电流(on)	2.2mA
	正向压降(Vf)	1.4V
	反向电流(Ir)	100uA
	输入电容(Ci)	15pF
