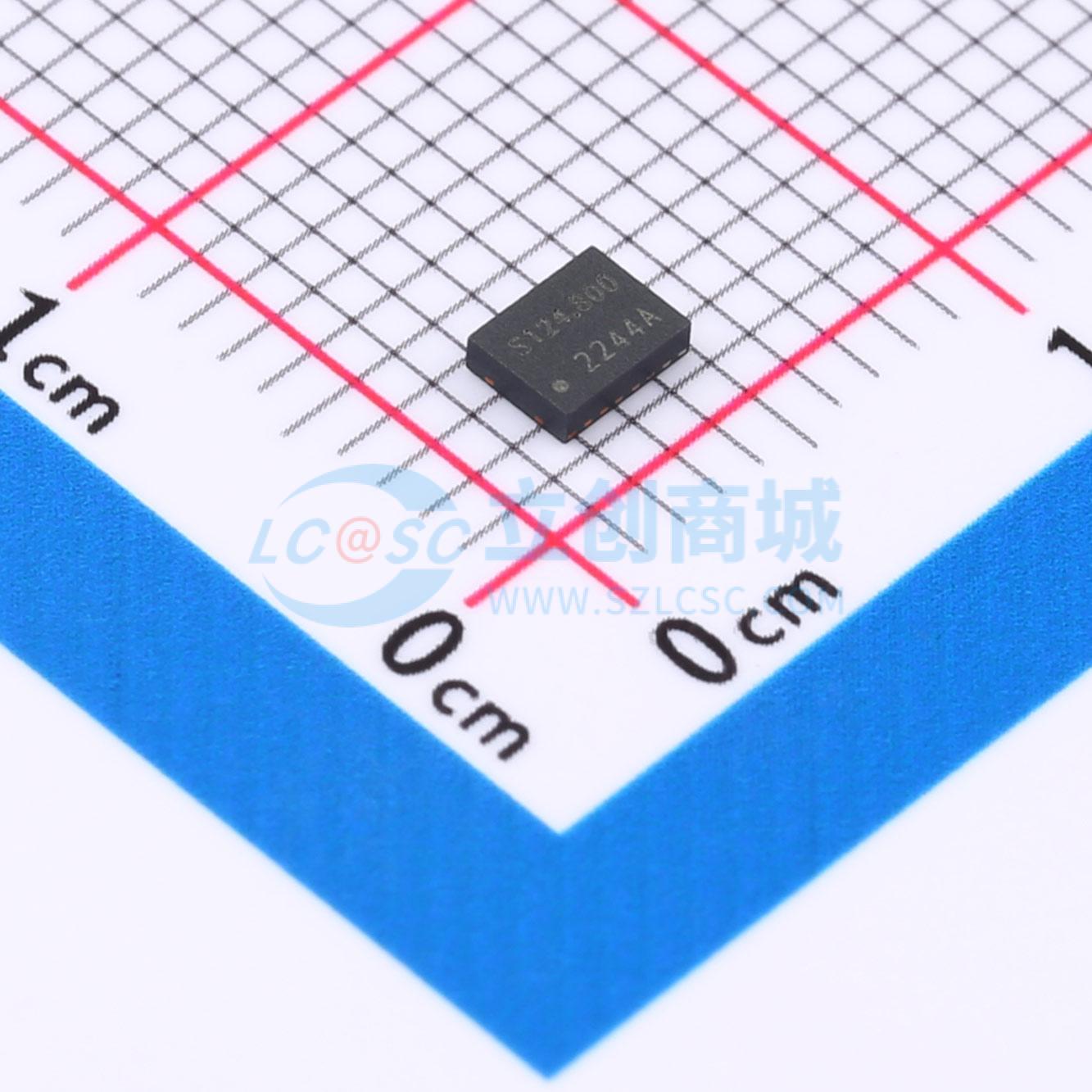

温馨提醒：图片仅供参考，商品以实物为准

SWPM201DCAIAB-124.800000

低抖动固定频率振荡器，10kHz至350MHz

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LVDS 3225 124.8NHz 2.5V~3.3V -40~+85℃±35ppm 6pin
品牌名称: Starwave(思大)
商品型号: SWPM201DCAIAB-124.800000
商品编号: C41419878
商品封装: SMD3225-6P
包装方式: 编带
商品毛重: 0.143333克(g)

商品参数

商品概述

SWPM201 Arcadium全硅振荡器采用专有频率合成和传感器技术，可在任何输出频率下提供无石英、无MEMS、低抖动的时钟。该器件在工厂进行编程，可输出频率范围为10 kHz至350 MHz，分辨率小于0.026 ppb，并在其工作范围内保持低抖动。SWPM201使用片上温度和应变传感器以及先进的LC谐振电路架构，即使在高冲击场景下也能实现出色的可靠性。SWPM201的片上电源滤波提供了业界领先的电源噪声抑制能力，简化了在使用开关模式电源的嘈杂系统中生成低抖动时钟的任务。SWPM201提供多种行业标准封装，其供应链大大简化，使星波公司能够在收到订单后不久就发货样品。SWPM201可在工厂针对各种用户规格进行配置，包括频率、输出格式和OE引脚分配。特定配置在发货时进行工厂编程，消除了与定制振荡器相关的长交货时间。此过程还保证在发货前对每个器件进行100%电气测试。

商品特性

无石英和无MEMS，无机械运动部件
灵活的输出频率和格式，用户可选择
差分：10 kHz至350 MHz；CMOS：10 kHz至212.5 MHz
LVPECL、LVDS、CML、HCSL、CMOS或双CMOS输出选项
低抖动：典型均方根值350 fs（12 kHz - 20 MHz）
符合PCIe Gen 1/2/3/4/5/6抖动要求
温度稳定性：± 12 ppm（0至70 °C）；±20 ppm（-20至85°C）；±35 ppm（-40至85 °C）；± 35 ppm（-40至105 °C）
集成LDO用于片上电源噪声滤波
支持1.8V、2.5V、3.3V VDD电源操作
工业标准3225和5032封装尺寸

应用领域

1G/10G/40G/100G/200G以太网
服务器、交换机、存储、网卡、搜索加速
测试与测量
时钟和数据恢复
FPGA/ASIC时钟

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	预编程振荡器
	频率	124.8MHz
	频率稳定度	±35ppm
	输出模式	LVDS

	属性	参数值
	工作电压	2.5V；3.3V
	工作电流	45mA
	工作温度	-40℃~+85℃
