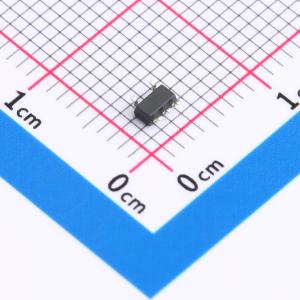

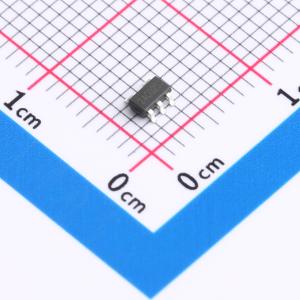

温馨提醒：图片仅供参考，商品以实物为准
H24C02S
低功耗宽电压范围串行EEPROM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款EEPROM采用I²C接口，提供2Kbit的存储容量，支持最高1MHz的时钟频率。其宽泛的工作电压范围（1.8V至5.5V）使其兼容多种电源标准。适用于需要非易失性数据存储的应用场景，如保存配置数据、校准参数或小量关键信息记录，确保数据在断电后仍能保持完整。
- 商品型号
- H24C02S
- 商品编号
- C41419578
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.030345克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 2Kbit | |
| 时钟频率(fc) | 1MHz | |
| 写周期时间(Tw) | 5ms | |
| 数据保留 - TDR(年) | 100年 | |
| 写周期寿命 | 100万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 内置上电复位(POR)；硬件写保护功能；噪声抑制功能 | |
| 工作电压 | 1.8V~5.5V | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 2mA | |
| 待机电流 | 1uA | |
| 读取访问时间(tA) | 900ns |
商品概述
H24C02S是一款2048位串行电可擦除可编程只读存储器，通常称为EEPROM。其存储结构为256个8位字（每个字1字节）。该器件采用专有的先进CMOS工艺制造，适用于低功耗和低电压应用。器件提供标准的5引脚SOT-23封装。采用标准的两线串行接口来实现所有读写功能。其扩展的VCC工作电压范围（1.8V至5.5V）使其能够适应广泛的应用需求。
商品特性
- 低电压和低功耗操作：H24C02S工作电压VCC为1.8V至5.5V，工业级温度范围（-40°C至85°C）。
- 器件地址：H24C02S具有3位器件地址，适用于所有应用。（对于5引脚封装，器件地址位A2、A1和A0必须设置为零）
- 16字节页写模式。
- 允许部分页写操作。
- 内部组织：256 × 8（2K）。
- 标准双向两线串行接口。
- 施密特触发、滤波输入，具有噪声抑制功能。
- 自定时编程周期（最长5ms）。
- 兼容1 MHz（2.5-5V）和400 kHz（1.8V）操作。
- 写操作前自动擦除。
- 写保护引脚，提供硬件数据保护。
- 高可靠性：典型擦写寿命为1,000,000次。
- 数据保持时间100年。
- 标准5引脚SOT-23无铅封装。
