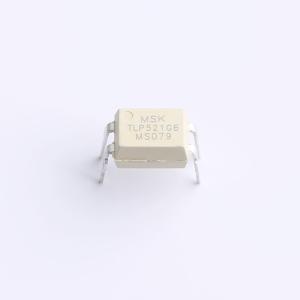

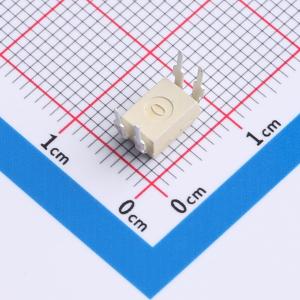

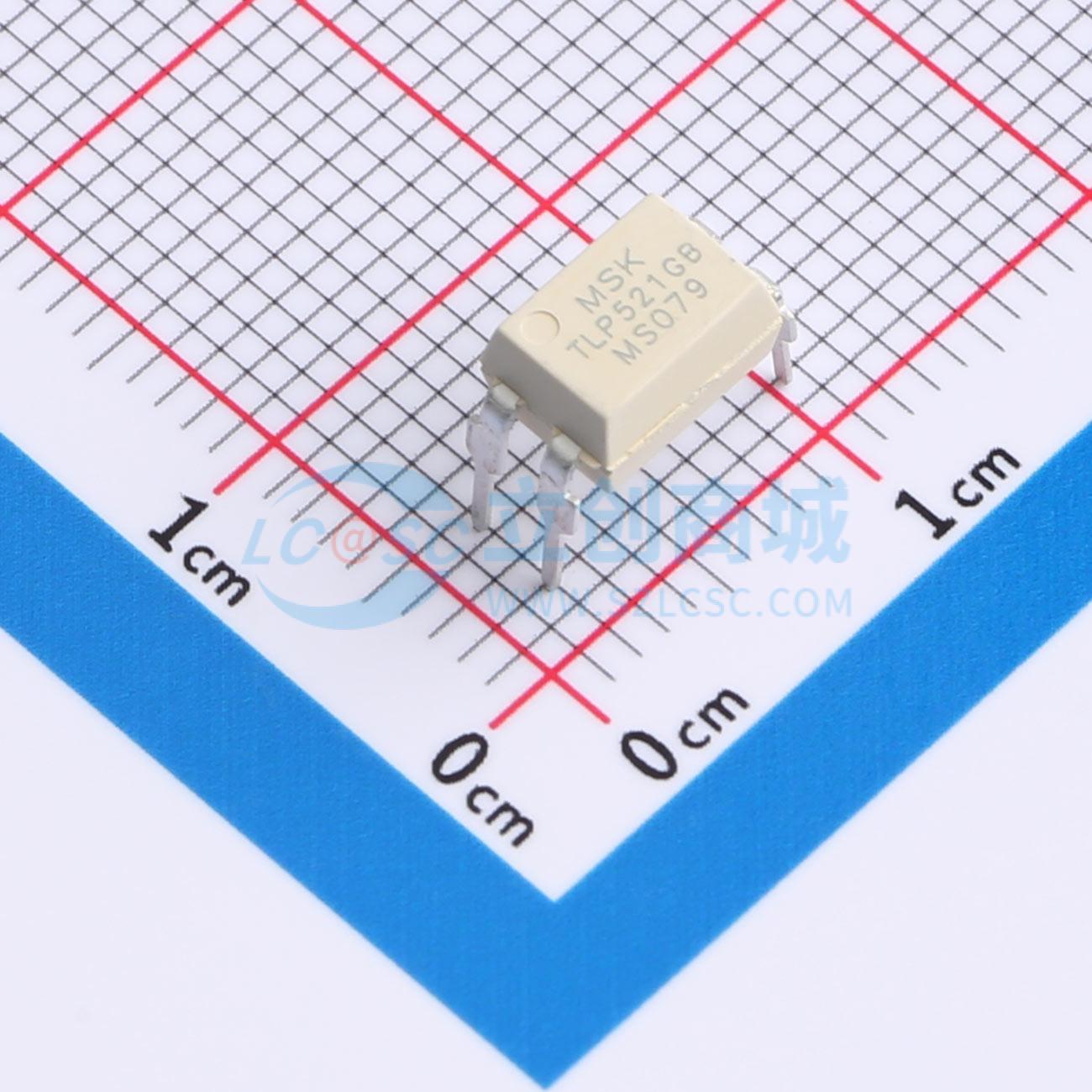

MTLP521-1GB(DIP)
DC 5kV
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MTLP521-1XX(DIP)/MTLP521-1XX(SOP)是可控制的光电藕合器件，电路之间的信号传输，使之前端与负载完全隔离，目的在于增加安全性，减小电路干扰，减化电路设计。四引脚封装，两种形式（DIP-4、SMD-4P）。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MTLP521-1GB(DIP)
- 商品编号
- C41419317
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 0.4148克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.4V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 250mV@2mA,5mA | |
| 上升时间(tr) | 2us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品概述
MTLP521-1XX(DIP)/MTLP521-1XX(SOP)是可控制的光电藕合器件，电路之间的信号传输，使之前端与负载完全隔离，目的在于增加安全性，减小电路干扰，减化电路设计。四引脚封装，两种形式（DIP-4、SMD-4P）
商品特性
- 电流转换比(CTR)范围: 50~600%（IF = 5mA, VCE = 5V）
- 输入-输出隔离电压 (Viso = 5000 Vrms)
- 集电极-发射极击穿电压BVCEO ≥ 80V
应用领域
- 开关电源，智能电表
- 工业控制，测量仪器
- 办公设备，比如复印机
- 家用电器，比如空调、风扇、热水器等
