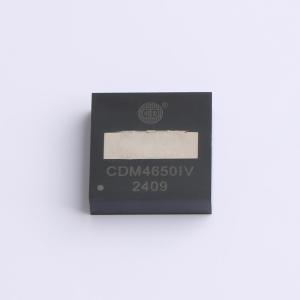

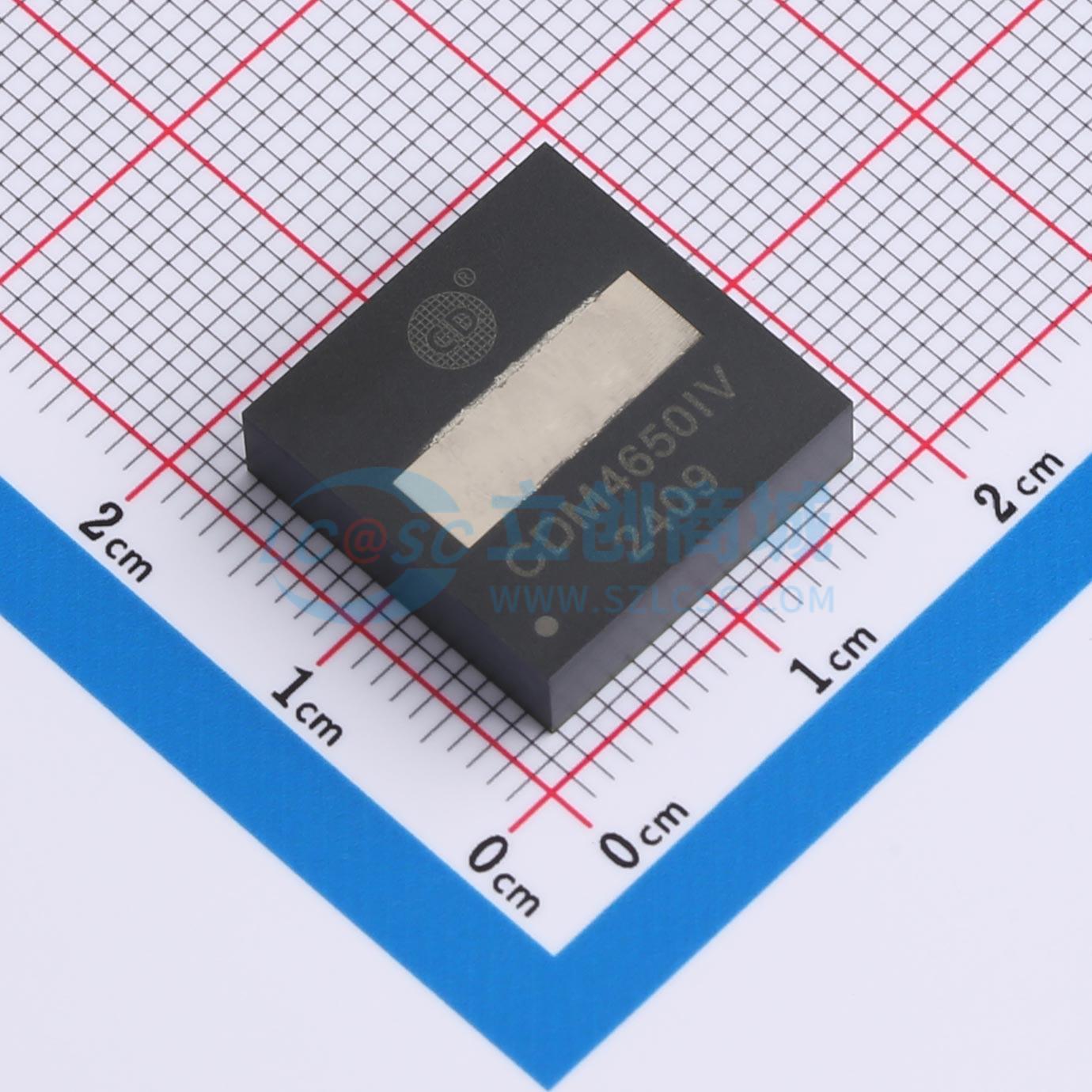

温馨提醒：图片仅供参考，商品以实物为准

CDM4650IV

DC/DC微模块稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 独立双通道25A或单通道50A输出降压式DC/DC微模块稳压器，内置温度检测二极管以提供温度监测功能，有过压和过流保护故障保护功能
品牌名称: CYT(长运通)
商品型号: CDM4650IV
商品编号: C41419040
商品封装: LGA-144(15x15)
包装方式: 盒装
商品毛重: 4.1克(g)

商品参数

商品概述

CDM4650是一款独立双通道25A或单通道50A输出的降压式DC/DC微模块稳压器。模块内置开关控制器、功率FET、电感器和配套元件，外部仅需少量滤波/保持电容器及电阻即可构成完整的降压式双路输出DC/DC稳压器。模块输入电压范围4.5V~15V，通过一个外置取样电阻可在0.6V~1.8V范围设置输出电压。模块支持外部频率同步、多相串并联、突发模式和输出电压跟踪及排序操作。模块具有一个内置的温度检测二极管以提供温度监测功能。故障保护功能包括输出过压和过流保护。 CDM4650的引脚与CDM4620、CDM4630、CDM4628A相兼容。

商品特性

独立双通道25A或单通道50A输出
输入电压范围：4.5V~15V
输出电压范围：0.6V~1.8V
差分遥测放大器
电流模式控制/快速瞬态响应
可调开关频率
过流折返式保护
频率同步
内部温度检测二极管
输出可选的突发模式操作
软启动/电压跟踪
输出过压保护

应用领域

工业设备
存储和ATCA卡
通信及计算机技术
处理器、ASIC和FPGA内核电源

数据手册PDF

放大查看下载PDF

优惠活动

9折

购买数量

(84个/盒，最小起订量 1 个)

个

起订量：1 个84个/盒

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	2
	工作电压(Vin)	4.5V~15V
	输出电压(Vout)	600mV~1.8V
	输出电流(最大值)	25A
	输出功率	-
	转换效率	-

	属性	参数值
	最大容性负载	-
	开关频率	400kHz
	纹波噪声	50mVp-p
	特性	过压保护；过流保护
	长度	16mm
	宽度	16mm
	高度	4.41mm
	工作温度	-40℃~+125℃
