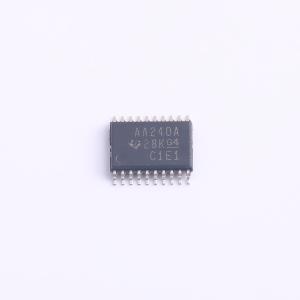

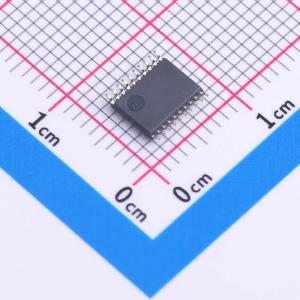

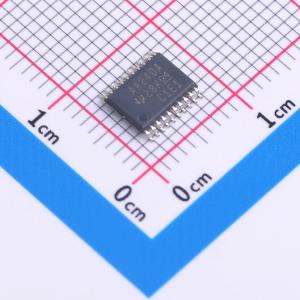

温馨提醒：图片仅供参考，商品以实物为准

SN74ABT2240APWRE4

三态输出，八路缓冲器及线路/MOS驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 这些八进制缓冲器和线路驱动器专门设计用于提高三态存储器地址驱动器、时钟驱动器以及面向总线的接收器和发送器的性能和集成度。与 ’ABT2241 和 ’ABT2244A 一起，这些器件提供反相和同相输出、对称的低电平有效输出使能 (OE) 输入以及互补的 OE 和 OE 输入组合。这些器件具有高扇出和改进的扇入特性
品牌名称: TI(德州仪器)
商品型号: SN74ABT2240APWRE4
商品编号: C3757023
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.202207克(g)

商品参数

商品概述

这些八缓冲器和线路驱动器专门设计用于改善三态存储器地址驱动器、时钟驱动器以及面向总线的接收器和发送器的性能和密度。与ABT2241和ABT2244A搭配，这些器件提供反相输出与同相输出的组合、对称的低电平有效输出使能（OE）输入，以及互补OE输入组合。这些器件具有高扇出和改进的扇入。这些器件被组织为两个带有独立OE输入的4位线路驱动器。当OE为低电平时，器件将反相数据从A输入传输到Y输出。当OE为高电平时，输出处于高阻态。输出设计为可灌流高达12mA，包含等效25Ω串联电阻，以减少过冲和下冲。为了在上电或掉电期间确保高阻态，OE应当通过上拉电阻连接至VCC；电阻的最小值由驱动器的灌流能力决定。SN74ABT2240A的工作温度范围为-40℃ 至 85℃。

商品特性

输出端口带有等效25Ω串联电阻，因此无需外部电阻
EPIC-IIB™ BiCMOS设计可大幅降低功耗
典型输出接地反弹(VOLP)在VCC = 5 V、TA = 25℃时小于1 V
锁存性能超过JESD 17标准规定的500 mA
采用机器模型（C = 200 pF，R = 0）测试，ESD防护超过200 V
封装选项包括塑料小外形（DW）、收缩小外形（DB）、薄收缩小外形（PW）封装、陶瓷芯片载体（FK）、塑料（N）和陶瓷（J）双列直插封装，以及陶瓷扁平（W）封装

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	4.5V~5.5V
	元件数	2
	每个元件位数	4
	通道类型	单向

	属性	参数值
	灌电流(IOL)	12mA
	拉电流(IOH)	32mA
	系列	74ABT
	工作温度	-40℃~+85℃
	静态电流(Iq)	250uA
	传播延迟(tpd)	4.1ns@5V,50pF
	功能特性	输出使能
