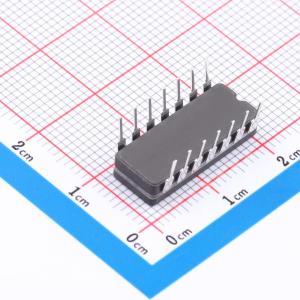

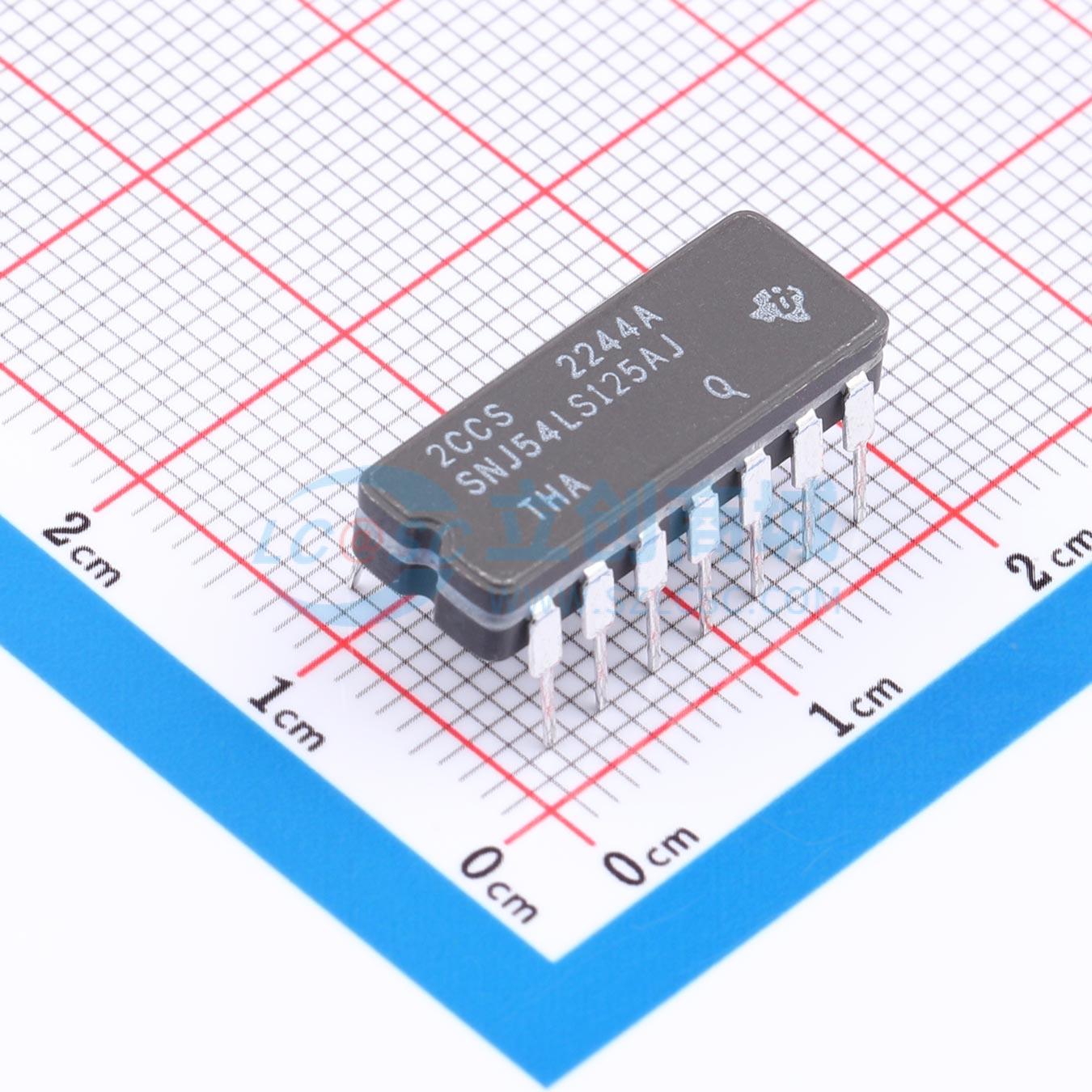

温馨提醒：图片仅供参考，商品以实物为准
SNJ54LS125AJ
四路带三态输出的总线缓冲器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN54LS125A 具有三态输出的 4 通道、4.5V 至 5.5V 双极缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SNJ54LS125AJ
- 商品编号
- C3756580
- 商品封装
- CDIP-14
- 包装方式
- 管装
- 商品毛重
- 78克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 4 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 2.6mA | |
| 系列 | LS | |
| 工作温度 | -55℃~+125℃ | |
| 静态电流(Iq) | 20mA | |
| 传播延迟(tpd) | - | |
| 功能特性 | 输出使能 |
商品概述
这是一款四路总线缓冲器，带有三态输出，每个通道拥有独立控制，逻辑输出关系为Y=A，拥有多种型号与封装可供选择。
商品特性
- 使能状态下输出具备TTL输出的低阻抗特性，在高逻辑电平下具备额外驱动能力，可驱动重载总线线路，无需外接上拉电阻
- 禁能状态下，输出的两个晶体管全部关断，对总线呈现高阻抗状态，既不会作为显著负载，也不会作为驱动源工作
- '125和'LS125A型号器件在G为高电平时输出禁能，'126和'LS126A型号器件在G为低电平时输出禁能
- '125和'126型号的最大额定参数：电源电压VCC最高7V，输入电压VI最高5.5V，N封装热阻θJA为80℃/W，存储温度范围为-65℃~150℃
- 'LS125A和'LS126A型号的最大额定参数：电源电压VCC最高7V，输入电压VI最高7V，D封装热阻θJA为86℃/W，N封装热阻θJA为80℃/W，NS封装热阻θJA为76℃/W，存储温度范围为-65℃~150℃
- 所有电特性典型值均在VCC=5V，TA=25℃条件下测得
- 部分引脚无内部连接
应用领域
- 总线系统缓冲驱动
