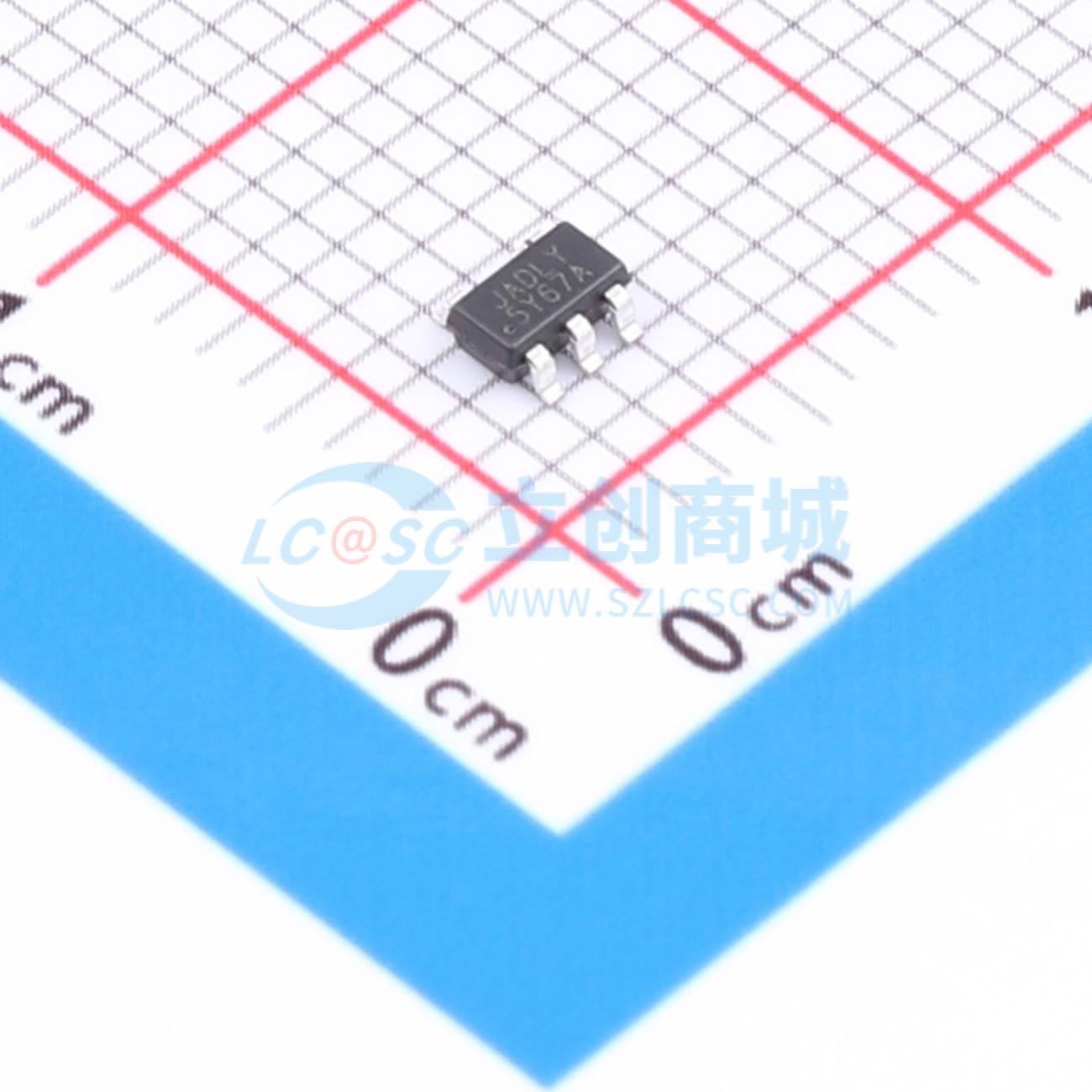

温馨提醒：图片仅供参考，商品以实物为准
JW7809-3.3SOTA#TR
3.3V 500mA 6V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Joulwatt(杰华特)
- 商品型号
- JW7809-3.3SOTA#TR
- 商品编号
- C41416493
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 4.37克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 6V | |
| 输出电压 | 3.3V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | 82dB@(1kHz) | |
| 压差 | 280mV@(500mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 11uA | |
| 噪声 | 12uVrms | |
| 功能特性 | 使能控制；短路保护；过流保护；输出放电；热关断；输入欠压保护 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
JW7809是一款具有使能功能的低噪声低压差线性稳压器，其工作输入电压范围为2.2V至6V，可提供高达500mA的输出电流。其低噪声和高电源抑制比的特性使其非常适合射频和模拟系统。该器件支持1.2V至4.5V的输出电压，步进为25mV，并具备输出短路保护、输入欠压锁定保护和过温保护，确保了其鲁棒性。JW7809提供SOT23-5、X2DFN1×1-4和EWDFN2×2-6封装。
商品特性
- 输入电压范围：2.2V至6V
- 输出电压范围：1.2V至4.5V
- 输出电流：500mA
- 输出电压精度：±2.5%
- 静态电流（使能状态）：11μA
- 电源抑制比：82dB @1kHz
- 低输出电压噪声：12μVRMS
- 仅需1μF有效输出电容即可稳定工作
- 支持输出电容远端放置
- 无需噪声旁路电容
- 限流保护
- 过温保护
- 提供SOT23-5、X2DFN1×1-4、EWDFN2×2-6封装
应用领域
- ADAS摄像头和雷达
- ADAS域控制器
- 座舱域控制器
- 远程信息处理系统
