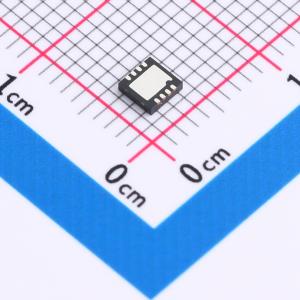

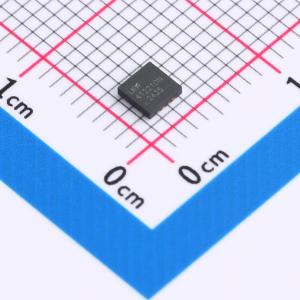

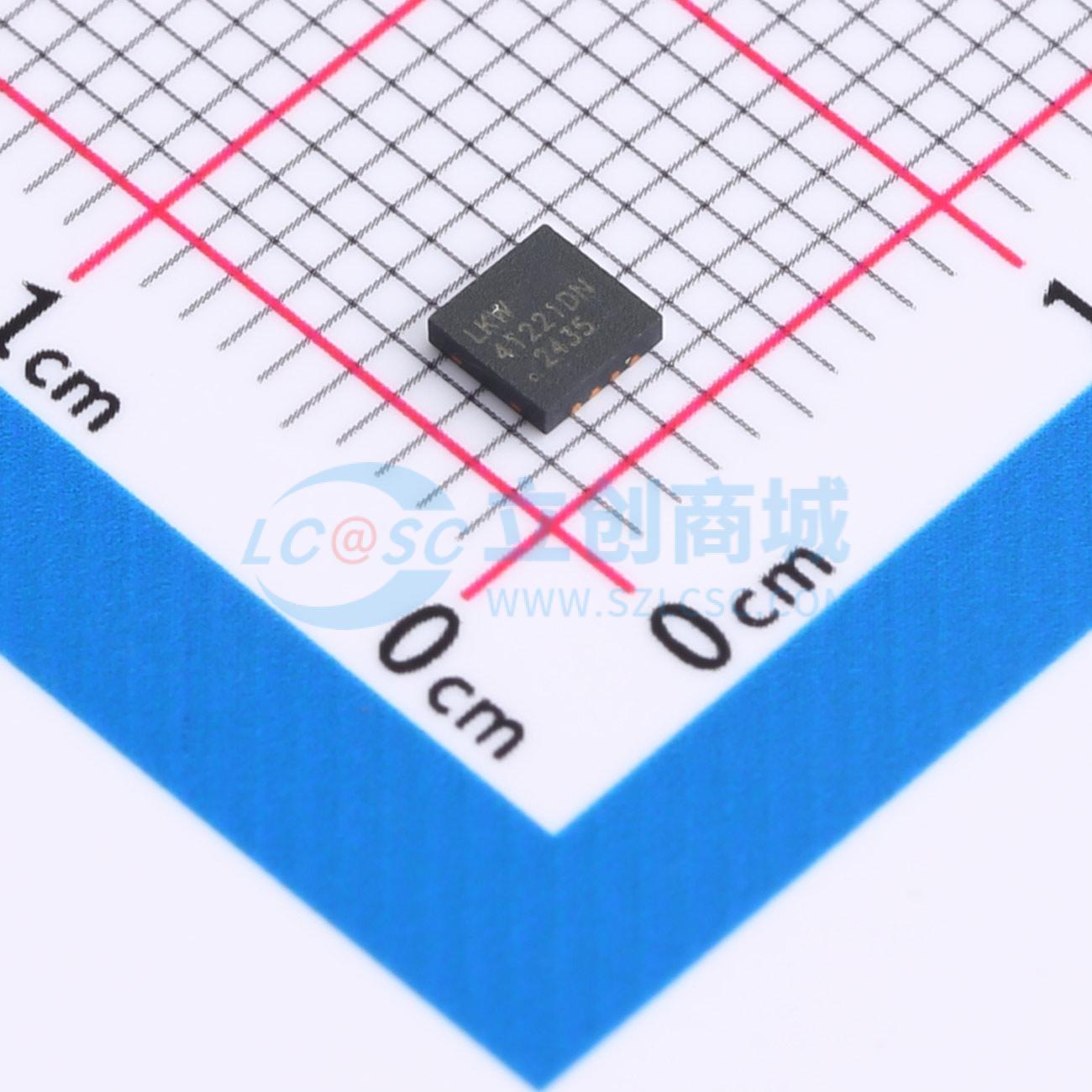

温馨提醒：图片仅供参考，商品以实物为准
LKP41221DN-ADJ
停产 1.22V~20V 200mA 20V
- 描述
- 输入电压-2.7V～-24V；输出电压-1.2V～(VIN－VDO)；输出电流-500mA；压差-345mV@（-500mA，VOUT=-3.0V）；低噪声10.5µVRMS@VOUT=-1.2V
- 品牌名称
- LKWIC(瓴科微)
- 商品型号
- LKP41221DN-ADJ
- 商品编号
- C41415947
- 商品封装
- DFN-8-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.0495克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 20V | |
| 输出电压 | 1.22V~20V | |
| 输出电流 | 200mA | |
| 电源纹波抑制比(PSRR) | 54dB@(120Hz) | |
| 压差 | 340mV |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 30uA | |
| 噪声 | 30uVrms | |
| 功能特性 | 过流保护；短路保护；热关断 | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 输出极性 | 负极 | |
| 输出通道数 | 1 |
商品概述
LKP41221 是一系列低噪声、快速瞬态响应低压差负压LDO。能够提供 200mA 输出电流，采用1uF 小型陶瓷输出电容便能实现稳压工作，无需增加ESR。具有关断功能、短路限流保护和热关断保护功能。
商品特性
- 可调输出电压：-1.22V ~ -20V
- 固定输出电压：-5.0V
- 输出电流：200mA
- 低静态电流：30μA
- 低压差：340mV
- 低噪声：30μVRMS [10Hz ~ 100kHz)
- 关断状态下的静态电流：3μA
- 最小输出电容可以为1uF
- 具备限流，热限制保护功能
- 封装形式：SOT23-5 (2.90mm×2.80mm×1.25mm) 塑封 DFN8(3.00mm×3.00mm×0.75mm) 塑封
应用领域
- 电池供电型仪器
- 用于噪音敏感型仪表的低噪声稳压器LDO 系列的配套负电压稳压器
