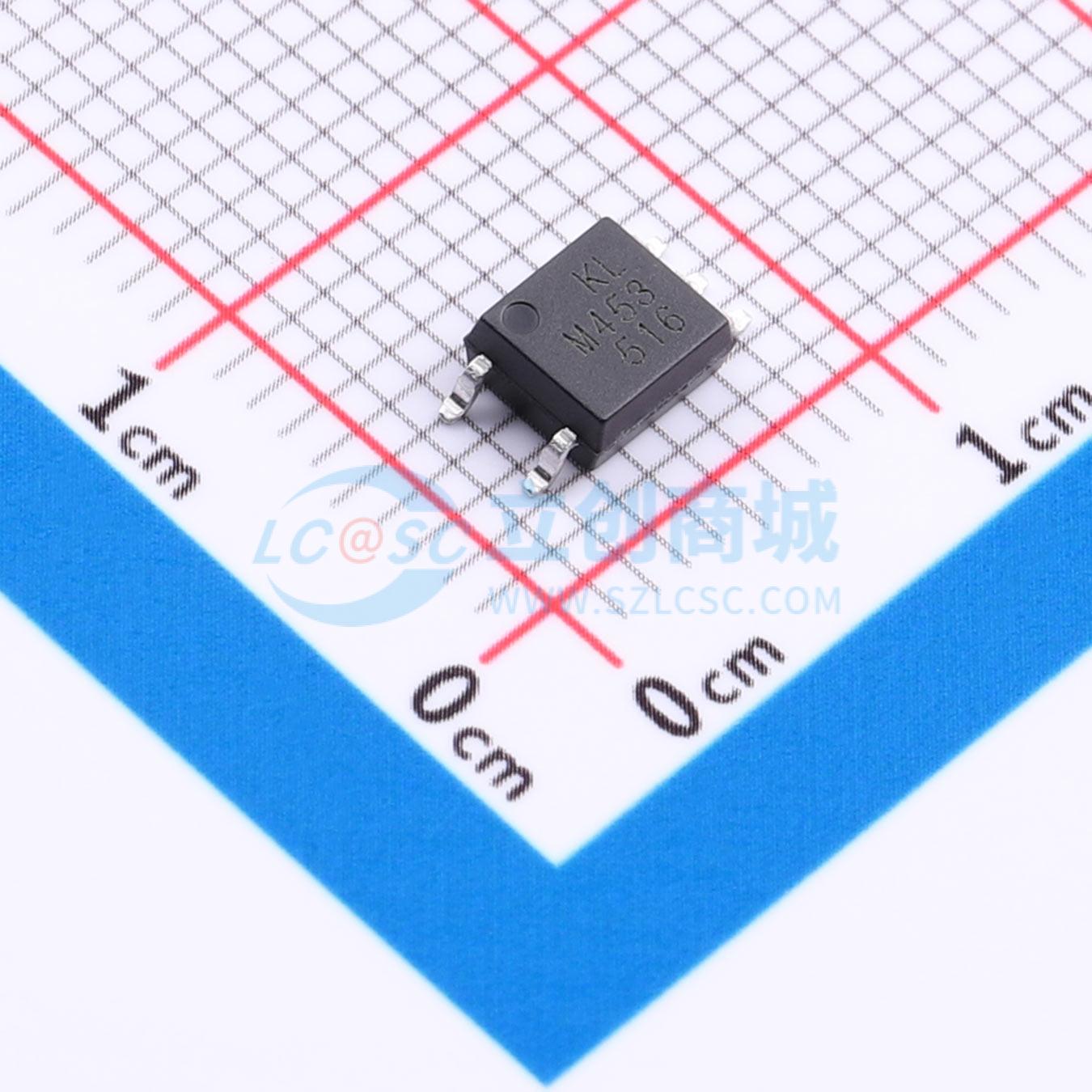

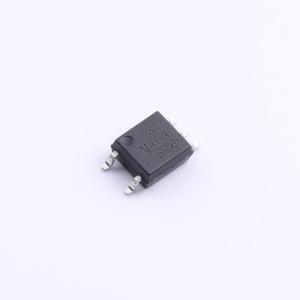

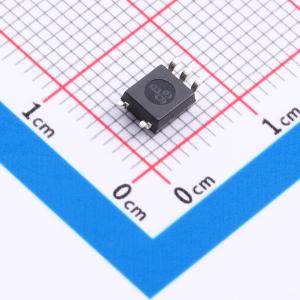

KLM453-TA
KLM453-TA
- 描述
- 高速光耦，数据传输速率1Mbps，电源电压30V，逻辑低电平的传播延迟时间0.8us，逻辑高电平的传播延迟时间0.8us，电流传输比20~50%,共模瞬变抗扰度15000V/us,工作温度-40~+85℃，隔离电压3750V，SOP5（尺寸4.4x4.1x2.0），TA-铜线
- 品牌名称
- Kinglight(晶台)
- 商品型号
- KLM453-TA
- 商品编号
- C41414448
- 商品封装
- SOP-5-175mil
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | -500mV~30V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | - | |
| 传输速率 | 1Mbit/s | |
| CTR-电流传输比 | 20% | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 传播延迟 tpLH | 1us | |
| 传播延迟 tpHL | 1us | |
| 输入阈值电流(FH) | - | |
| 输出电流 | 8mA | |
| 耗散功率(Pd) | 100mW | |
| 输出电压 | 20V | |
| 正向压降(Vf) | 1.45V |
商品概述
- KLM452 和KLM453 器件均由一个红外发射二极管与一个高速光电检测晶体管组成，两者之间光学耦合。光电二极管偏置和输出晶体管集电极的独立连接可以通过减少输入晶体管的基极 - 集电极电容来使速度比传统的光电晶体管耦合器提高几个数量级
- 它们采用行业内标准的5 引脚SOP 封装，适合表面帖装
商品特性
- 高速1MBit/s
- 宽工作温度范围(-40°C 至85°C）
- 可保证在0 至70°C 温度范围内运行
- VCM = 1500V 时，高CMR: 15KV/us（KLM453）
- 无卤素(溴 <900ppm, 氯 <900ppm, 溴 + 氯<1500ppm)
- 输入与输出间高隔离电压 (Viso = 3750V rms)
- 符合欧盟REACH法规
- 无Pb且符合ROHS标准
应用领域
- 线路接收器
- 现场总线通信和控制
- 电机驱动器中的功率晶体管隔离
- 高速逻辑接地隔离
- 模拟信号接地隔离
