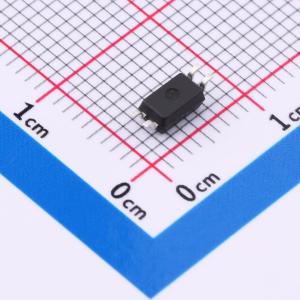

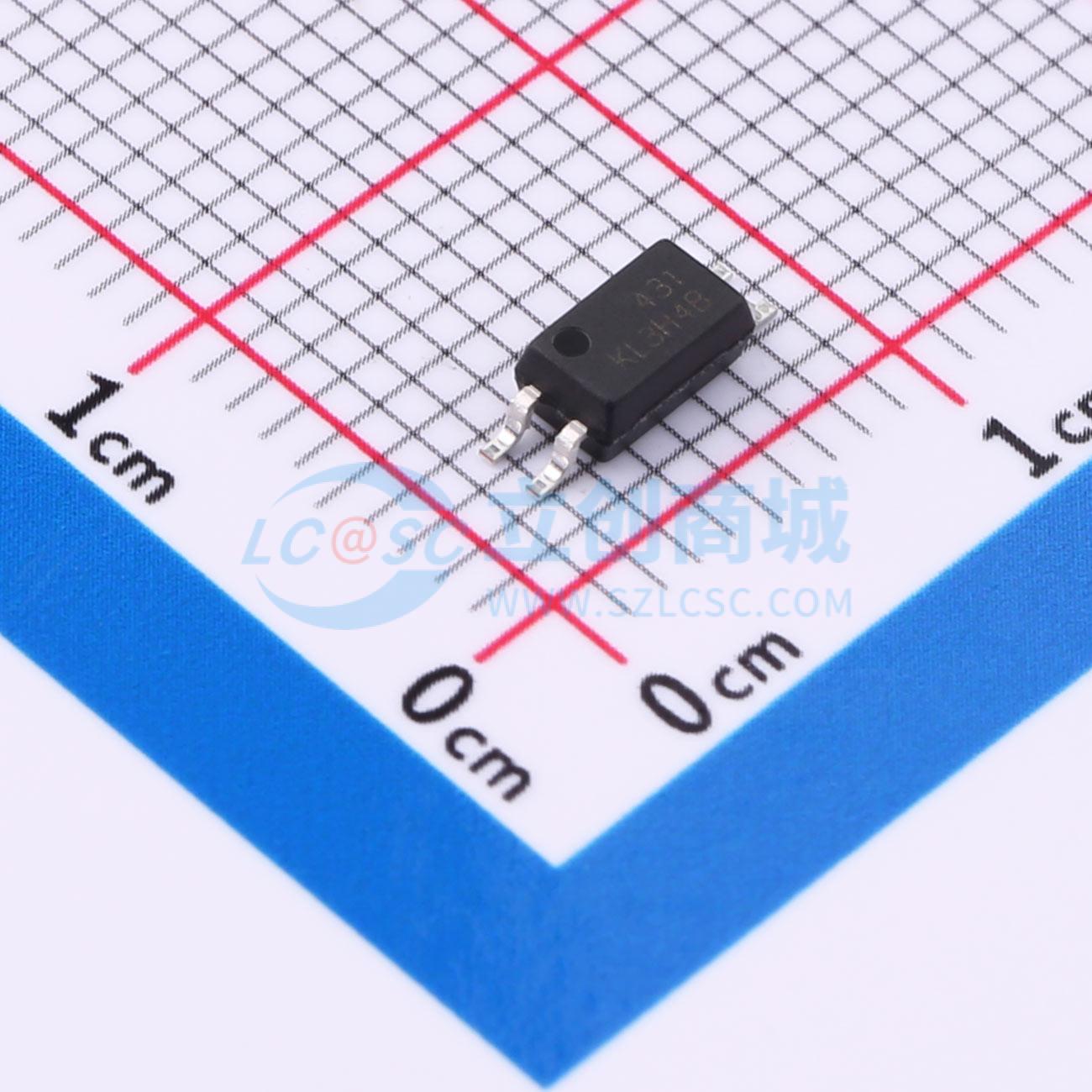

温馨提醒：图片仅供参考，商品以实物为准
KL3H4-B-TA
AC,DC 3.75kV
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 晶体管光耦（AC)，电流传输比100~300%，正向电压1.2V,反向电流20uA，TAin击穿电压80V，TAax暗电流100nA，隔离电压3750V，总消耗功率200TAW，工作温度-55~+100℃，SSOP4（尺寸4.4x2.68x2.0mm），TA-铜线
- 品牌名称
- Kinglight(晶台)
- 商品型号
- KL3H4-B-TA
- 商品编号
- C41414266
- 商品封装
- SOP-4-175mil
- 包装方式
- 编带
- 商品毛重
- 0.13334克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | - | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | - | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA | |
| 上升时间(tr) | 18us | |
| 下降时间 | 18us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 300% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品概述
KL3H4系列器件由两个反向并联的红外发射二极管与光电晶体管探测器构成光电耦合器，采用绿色化合物封装。该器件采用4引脚小外形表面贴装封装。
商品特性
- 电流转换率：在 IF = ±1 mA，VCE = 5 V 条件下，最小为 20%
- 输入与输出间具有高隔离电压（Viso = 3750 V rms）
- 符合无卤素标准（溴 < 900 ppm，氯 < 900 ppm，溴 + 氯 < 1500 ppm）
- 符合欧盟REACH法规
- 无铅且符合RoHS标准
- 已获CQC认证（编号：CQC25001468787）和UL认证（编号：UL-US-2555217-0）
应用领域
- 交流线路监视器
- 可编程控制器
- 电话线接口
- 未知极性直流传感器
