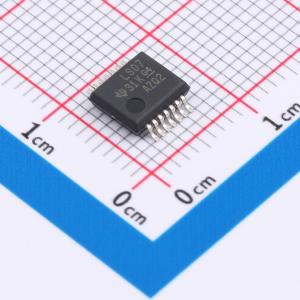

温馨提醒：图片仅供参考，商品以实物为准

SN74LS07DBRG4

带集电极开路高压输出的六缓冲器和驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LS07 具有集电极开路输出的 6 通道、4.75V 至 5.25V 双极缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74LS07DBRG4
商品编号: C3755306
商品封装: SSOP-14
包装方式: 编带
商品毛重: 1.5克(g)

商品参数

商品概述

SN74LS07为六路缓冲器和驱动器，带有开集高压输出。该器件带有高压开集输出，可与高电平电路对接，也可用于驱动大电流负载，还可用作驱动TTL输入的缓冲器。SN74LS07的额定输出电压为30V，最大灌电流为40mA，电路与大多数TTL系列兼容；输入采用二极管钳位，可减少传输线效应，简化设计，典型功耗为140mW，平均传播延迟时间为12ns。

商品特性

可将TTL电压电平转换为MOS电平
具备高灌电流能力
输入配置钳位二极管，可简化系统设计
带有可驱动指示灯和继电器的开集输出驱动器

应用领域

音频视频接收器
便携式音频基座
蓝光播放器和家庭影院
MP3播放器或录音机
个人数字助理（PDA）
电信/服务器交直流电源单模拟数字控制器
客户端及企业级固态硬盘（SSD）
LCD、数字以及高清电视（HDTV）
企业级平板电脑
服务器视频分析
无线耳机、键盘和鼠标

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	开漏
	工作电压	4.75V~5.25V
	元件数	6
	每个元件位数	-
	通道类型	单向

	属性	参数值
	灌电流(IOL)	40mA
	拉电流(IOH)	250uA
	系列	74LS
	工作温度	0℃~+70℃
	静态电流(Iq)	-
	传播延迟(tpd)	-
	功能特性	电平转换
