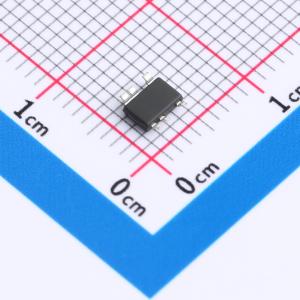

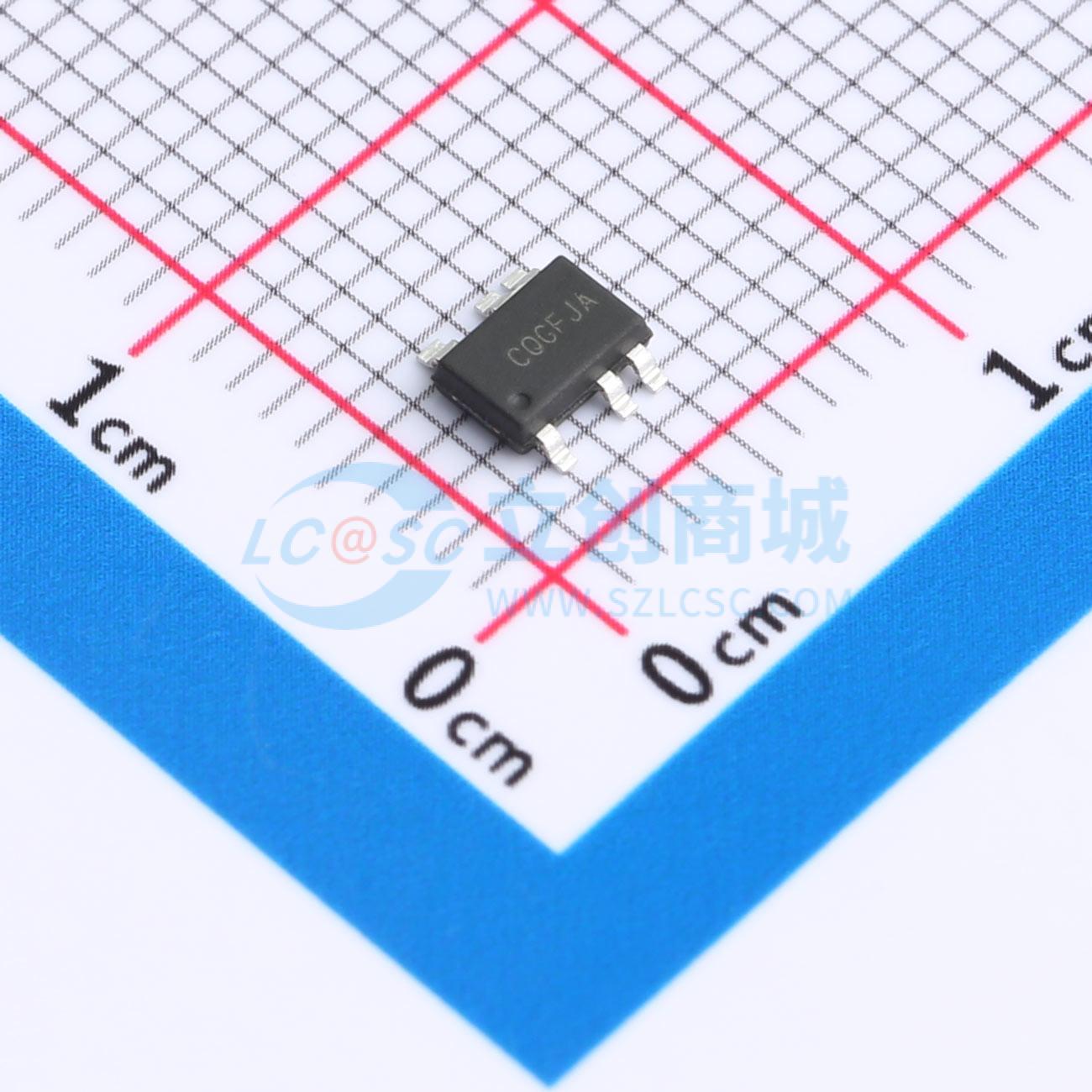

温馨提醒：图片仅供参考，商品以实物为准

SY50211WAZC

具备原边恒压/恒流控制功能的反激式稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SY50211W是一款单级反激式调节器，适用于恒流/恒压（CC/CV）应用。它在紧凑的SOT335封装中集成了一个800V双极NPN晶体管，以减小尺寸。输出电流和电压均在初级侧进行检测，无需光隔离器和次级侧反馈电路，从而降低了整个系统的成本
品牌名称: Silergy(矽力杰)
商品型号: SY50211WAZC
商品编号: C41411723
商品封装: SOT-335
包装方式: 编带
商品毛重: 0.126107克(g)

商品参数

	属性	参数值
	晶体管耐压	800V
	拓扑结构	反激式
	特性	过压保护(OVP)；恒压模式(CV)；恒流模式(CC)；短路保护(SCP)；过热保护(OTP)；过流保护(OCP)
	工作温度	-40℃~+125℃
	工作模式	PFM 调制；QR；PWM 调制
	反馈方式	原边反馈

商品概述

SY50211W是一款单级反激式调节器，适用于恒流/恒压（CC/CV）应用。它在紧凑的SOT335封装中集成了一个800V双极NPN晶体管，以减小尺寸。输出电流和电压均在初级侧进行检测，无需光隔离器和次级侧反馈电路，从而降低了整体系统成本。 SY50211W采用准谐振工作模式和自适应PWM/PFM控制，以实现最高的平均效率和最佳的EMI性能。空载开关频率可低至500Hz，从而降低空载功率损耗。 SY50211W具有可编程电缆补偿功能，可为电缆终端的输出电压提供更好的负载调整率。 SY50211W提供可靠的保护功能，包括VIN过压保护、短路保护（SCP）、过温保护（OTP）、输出电压过压保护（OVP）、VSEN/ISEN引脚短路保护、VSEN引脚上部分压电阻断开保护。

商品特性

在整个工作范围内实现精确的PSR CC/CV调节
采用QR模式工作，效率高
采用PWM/PFM控制，平均效率高
动态负载瞬态响应快
具备电缆补偿功能，负载调整率更佳
启动电流低：最大5μA
最低频率限制为500Hz
空载功率小于75mW
具备可靠的OVP、SCP、OTP、OCP保护功能
具备满足安全要求的可靠保护功能
最大开关频率限制为72kHz
集成800V双极NPN晶体管
符合RoHS标准且无卤
封装紧凑：SOT335

应用领域

AC/DC适配器
电池充电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	6V~18V
	开关频率	500Hz~72kHz
	输出电流	1A
	耗散功率(Pd)	670mW
	最大占空比	-
