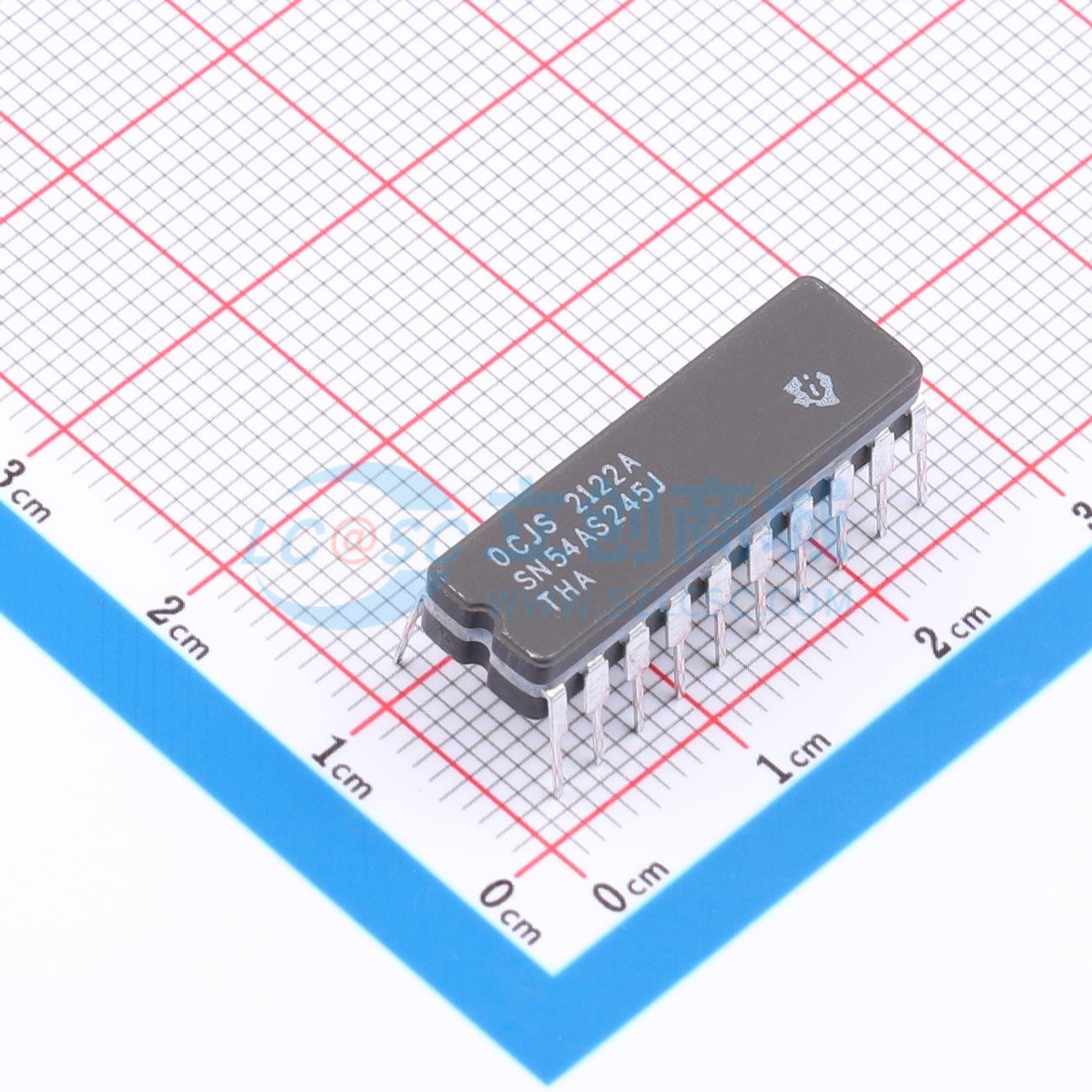

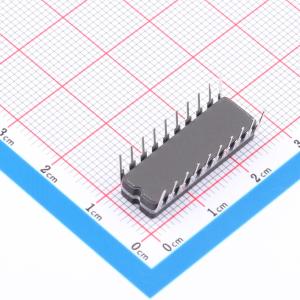

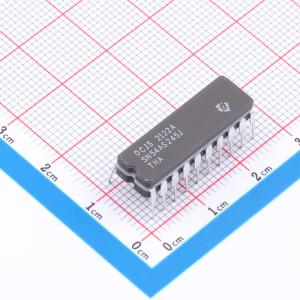

温馨提醒：图片仅供参考，商品以实物为准

SN54AS245J

三态输出，八路总线收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN54AS245 具有三态输出的八通道总线收发器
品牌名称: TI(德州仪器)
商品型号: SN54AS245J
商品编号: C3754635
商品封装: CDIP-20
包装方式: 管装
商品毛重: 1克(g)

商品参数

商品概述

本产品为八总线收发器，设计用于数据总线之间的异步双向通信，控制功能的实现可最大程度减少外部时序要求。器件可根据方向控制输入的逻辑电平选择数据传输方向，支持从A总线到B总线或B总线到A总线的数据传输，也可通过输出使能输入禁用器件，实现总线的有效隔离。现有型号包括SN54ALS245A、SN54AS245、SN74ALS245A、SN74AS245，提供多种封装可选。

商品特性

工作VCC范围为4.5V~5.5V
5V条件下最大tpd为5.5ns
三态输出可直接驱动总线线路
PNP输入可降低直流负载
SN74ALS245A的-1版本推荐最大IOL提升至48mA，无SN54ALS245A的-1版本
最大额定VCC为7V，所有输入最大输入电压为7V，I/O端口最大输入电压为5.5V
存储温度范围为-65℃~150℃
不同封装对应不同散热阻抗：DB封装70℃/W，DW封装58℃/W，N封装69℃/W，NS封装60℃/W

应用领域

数据总线异步双向通信传输

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输出类型	三态
	工作电压	4.5V~5.5V
	每个元件位数	8
	通道类型	双向
	灌电流(IOL)	48mA

	属性	参数值
	拉电流(IOH)	12mA
	系列	AS
	工作温度	-55℃~+125℃
	静态电流(Iq)	123mA
	传播延迟(tpd)	9.5ns@5V,50pF
	功能特性	输出使能
