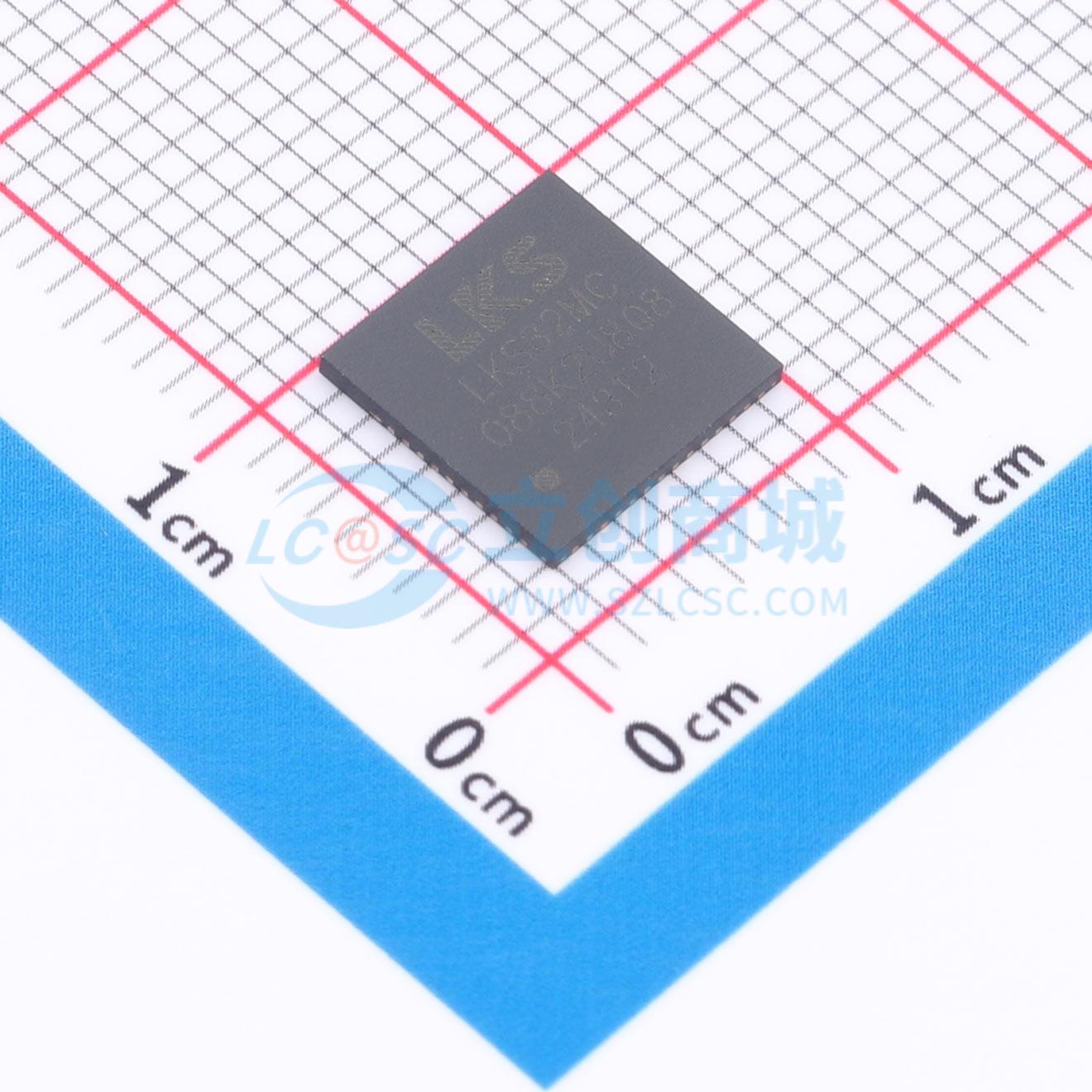

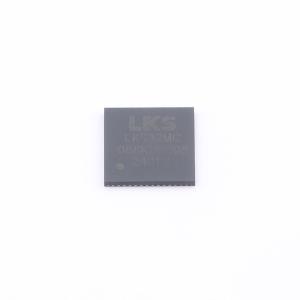

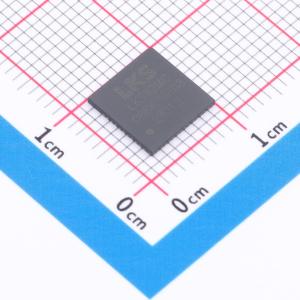

LKS32MC088K2U8Q8

LKS32MC084D/086/088K(B)是32位内核的面向电机控制应用的专用处理器，同时集成了三相全桥自举式栅极驱动模块，可直接驱动6个N型MOSFET。

• 96MHz 32位Cortex-M0内核
• 集成自主指令集电机控制专用DSP
• 超低功耗休眠模式，MCU低功耗休眠电流10uA
• 三相全桥自举式栅极驱动模块
• 工业级工作温度范围
• 超强抗静电和群脉冲能力
• 64/32kB Flash，带加密功能
• 8kB RAM
• 双电源供电，MCU部分采用2.2V~5.5V电源供电(B版本芯片3.0V~5.5V电源供电)，内部集成1个LDO，为数字部分电路供电。驱动模块电源供电请根据芯片型号参考栅极驱动模块电气参数
• 工作温度: -40~105℃
• 内置4MHz高精度RC时钟，-40~105℃范围内精度在±1%之内
• 内置低速32KHz低速时钟，供低功耗模式使用
• 可外挂4MHz外部晶振
• 内部PLL可提供最高96MHz时钟
• 两路UART
• 一路SPI，支持主从模式
• 一路IIC，支持主从模式
• 一路CAN（084D不带CAN），建议使用外部晶振作为参考时钟
• 2个通用16位Timer，支持捕捉和边沿对齐PWM功能
• 2个通用32位Timer，支持捕捉和边沿对齐PWM功能；支持正交编码输入，CW/CCW输入，脉冲+符号输入
• 电机控制专用PWM模块，支持8路PWM输出，独立死区控制
• Hall信号专用接口，支持测速、去抖功能
• 硬件看门狗
• 最多4组16bit GPIO。P0.0/P0.1/P1.0/P1.1 4个GPIO可以作为系统的唤醒源。P0.15~P0.0共16个GPIO可以用作外部中断源输入。
• 集成1路12bit SAR ADC，同步双采样，3Msps采样及转换速率，最多支持13通道
• 集成4路运算放大器，可设置为差分PGA模式
• 集成两路比较器，可设置滞回模式
• 集成12bit DAC数模转换器
• 内置±2℃温度传感器
• 内置1.2V 0.8%精度电压基准源
• 内置1路低功耗LDO和电源监测电路
• 集成高精度、低温飘高频RC时钟
• 集成晶体起振电路
• 高可靠性、高集成度、最终产品体积小、节约BOM成本
• 内部集成4路高速运放和两路比较器，可满足单电阻/双电阻/三电阻电流采样拓扑架构的不同需求
• 内部高速运放集成高压保护电路，可以允许高电压共模信号直接输入芯片，可以用最简单的电路拓扑实现MOSFET电阻直接电流采样模式
• 应用专利技术使ADC和高速运放达到最佳配合，可处理更宽的电流动态范围，同时兼顾高速小电流和低速大电流的采样精度
• 整体控制电路简洁高效，抗干扰能力强，稳定可靠
• 集成三相全桥自举式栅极驱动模块
• 支持IEC/UL60730功能安全认证

• 有感BLDC
• 无感BLDC
• 有感FOC
• 无感FOC
• 步进电机
• 永磁同步
• 异步电机等控制系统
