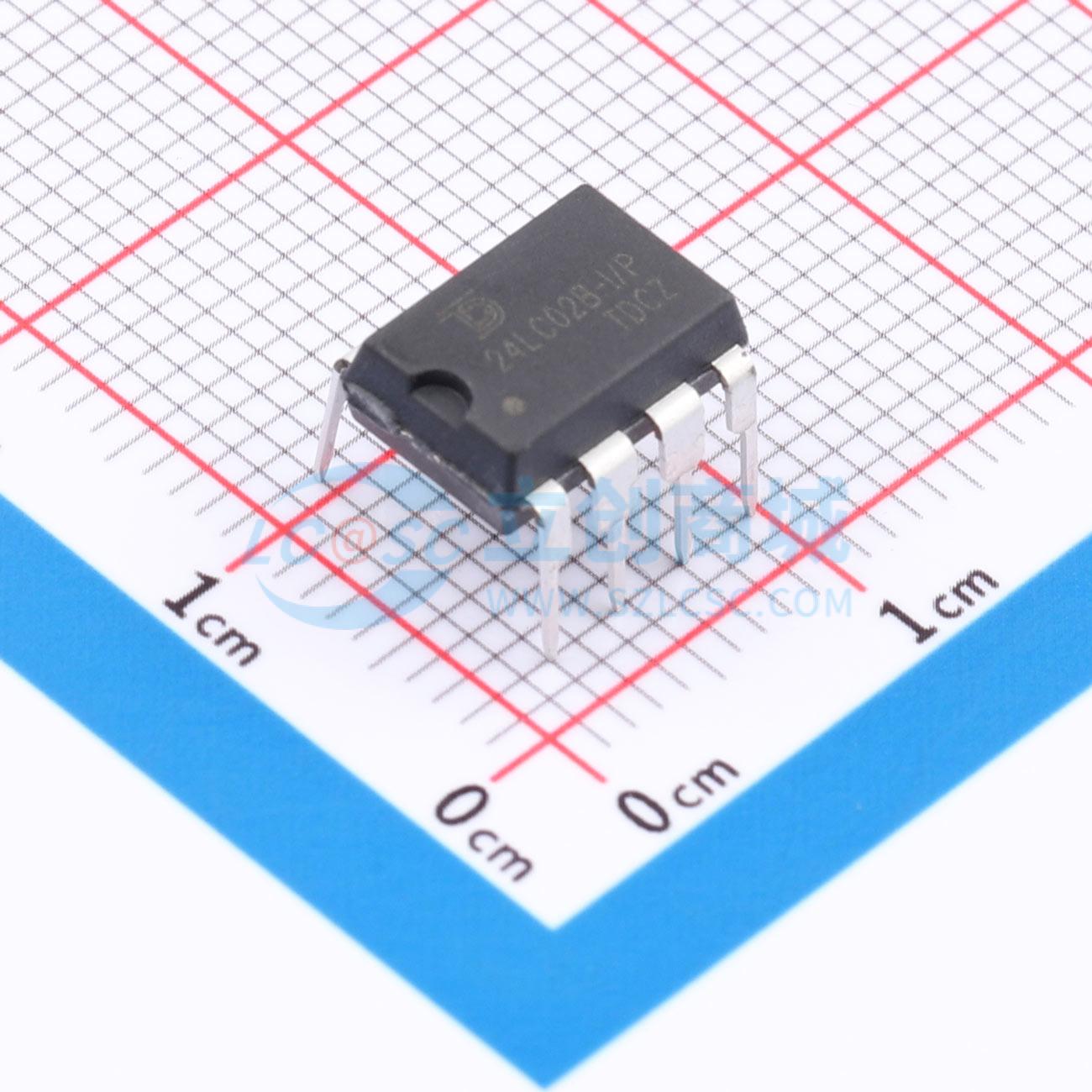

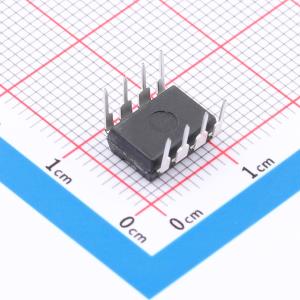

温馨提醒：图片仅供参考，商品以实物为准

24LC02B-I/P-TUDI

2K I²C串行EEPROM

描述: 2K SERIAL EEPROM：Internally organized with 16 pages of 16 bytes each, the 2K requires an 8-bit data word address for random word addressing.
品牌名称: Tudi(钍地半导体)
商品型号: 24LC02B-I/P-TUDI
商品编号: C41410975
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.88克(g)

商品参数

	属性	参数值
	数据保留 - TDR(年)	200年
	写周期寿命	100万次
	功能特性	硬件写保护功能；噪声抑制功能；页写保护功能
	工作电压	1.8V~5.5V
	工作温度	-40℃~+85℃

商品概述

24AA02/24LC02B (24XX02*) 是一款 2 Kbit 电可擦除 PROM。24XX02 还具备页写入功能，最多可写入 8 字节数据。该系列产品有标准 8 引脚 PDIP、表面贴装 SOIC、TSSOP、2x3 DFN、2x3 TDFN 和 MSOP 封装，也有 5 引脚 SOT - 23 封装。24LC02B/24AA02 内部组织为 16 页，每页 16 字节，2K 随机字寻址需要 8 位数据字地址；24LC04B/24AA04 为 4K 串行 EEPROM，内部组织为 32 页，每页 16 字节，4K 随机字寻址需要 9 位数据字地址；24LC08B/24AA08 为 8K 串行 EEPROM，内部组织为 64 页，每页 16 字节，8K 随机字寻址需要 10 位数据字地址；24LC16B/24AA16 为 16K 串行 EEPROM，内部组织为 128 页，每页 16 字节，16K 随机字寻址需要 11 位数据字地址。设备操作包括时钟和数据转换、启动条件、停止条件、确认、待机模式和内存复位等。设备寻址方面，2K/4K/8K/16K EEPROM 设备在启动条件后都需要一个 8 位设备地址字来启用芯片进行读写操作。写入操作包括字节写入，写入操作需要在设备地址字和确认之后跟随一个 8 位数据字地址。

商品特性

具有施密特触发器输入用于噪声抑制，输出斜率控制以消除接地反弹
自定时擦除/写入周期
硬件写保护
超过 100 万次擦除/写入周期，数据保留时间 > 200 年
可进行工厂编程
封装包括 8 引脚 PDIP、SOIC、TSSOP、MSOP 和 SOT - 23 - 5
无铅且符合 RoHS 标准

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	EEPROM
	接口类型	I2C
	存储容量	2Kbit
	时钟频率(fc)	400kHz
	写周期时间(Tw)	3ms
