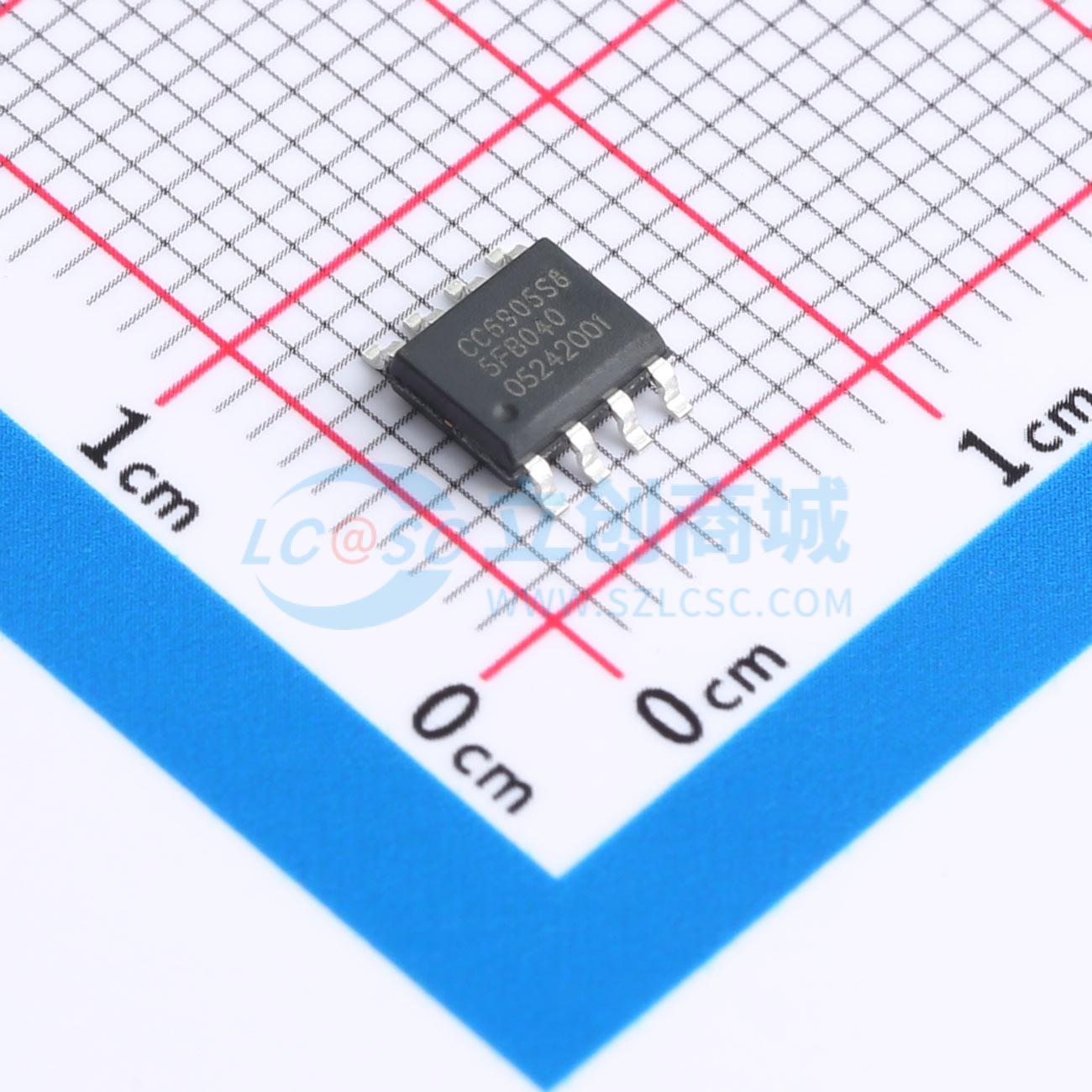

温馨提醒：图片仅供参考，商品以实物为准
CC6905S8-5FB040
CC6905S8-5FB040
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CC6905 器件是一款高性能霍尔效应电流传感器，能够更高效地测量直流或交流电流，在工业、消费和通信设备中具有高精度、出色的线性度和温度稳定性等优点。CC6905 器件由高精度、低噪声线性霍尔集成电路和低电阻主电流导体组成。当电流流过铜传导路径时，会产生磁场
- 品牌名称
- CrossChip(成都芯进)
- 商品型号
- CC6905S8-5FB040
- 商品编号
- C41409428
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.3097克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流传感器 | |
| 电流测量范围 | ±40A | |
| 工作电压 | 5V | |
| 隔离电压(Vrms) | 100Vrms | |
| 灵敏度 | 50mV/A |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 带宽 | 230kHz | |
| 电流端电阻 | 0.5mΩ | |
| 响应时间(tr) | 1.5us |
商品概述
CC6905 是一款高性能霍尔效应电流传感器，能够更有效的测量直流或交流电流，并具有精度高、线性度和温度稳定性好等优点，广泛应用于工业、消费类及通信类设备。 CC6905 由高精度、低噪声的线性霍尔集成电路和一根低阻抗的主电流导线组成。输入电流流经内部的 0.5mΩ 导线，其产生的磁场在霍尔电路上感应出相应的电信号，再经过内部信号处理电路，最终输出电压信号。其中，低阻抗的导线可最大限度减少功率损耗和热散耗。内部固有绝缘在原边与副边电路之间提供了 100VRMS 的隔离电压。 CC6905 采用先进的 BiCMOS 工艺制造，内部包含差分霍尔传感器，斩波放大器，可变增益放大器，输出极性/灵敏度/失调，振荡器，滤波器，零点基准输出，过流输出以及放大器缓冲输出等等。传感器采用线性霍尔传感器温度补偿技术，具有较高的温度稳定特性。 CC6905 内部集成的差分共模抑制电路可以让芯片输出不受外部干扰磁信号影响；集成的动态失调消除电路使芯片的灵敏度不受外界压力和芯片封装应力的影响。
商品特性
- 基准具有内置 VREF 输出、外部 VREF 输入两种模式：
- 内置 VREF 输出时，VoE 可编程至 <5mV
- 外部 VREF 输入时，Vour 静态输出电压和其保持一致
- 测量范围宽，5A,10A,20A,30A,40A,50A 多种量程可选
- 高带宽(230kHz)，低噪声，单端模拟输出
- 导线引脚到信号引脚有 100VRMS 的隔离电压
- 低损耗，SOP8 封装导线电阻 0.5mΩ，QFN-3×3-12 封装导线电阻 0.4mΩ
- 阶跃响应时间 1.5μs
- 常温误差 ±1%，灵敏度温漂可达 ±2.5%
- 温度稳定性好，采用霍尔信号放大电路和温度补偿电路
- 差分霍尔结构，抗外部磁干扰能力强
- 抗机械应力强，磁参数不会因为受外界压力而偏移
- 固定灵敏度输出
- ESD (HBM) 4kV，ESD (CDM) 1kV，LU 200mA
应用领域
- 基站
- 空调
- 电源
- 控制板
