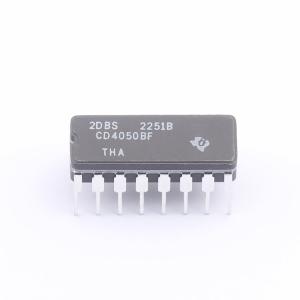

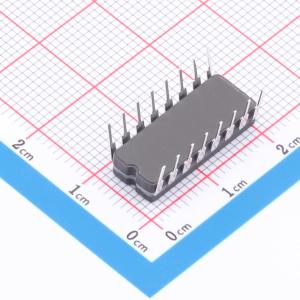

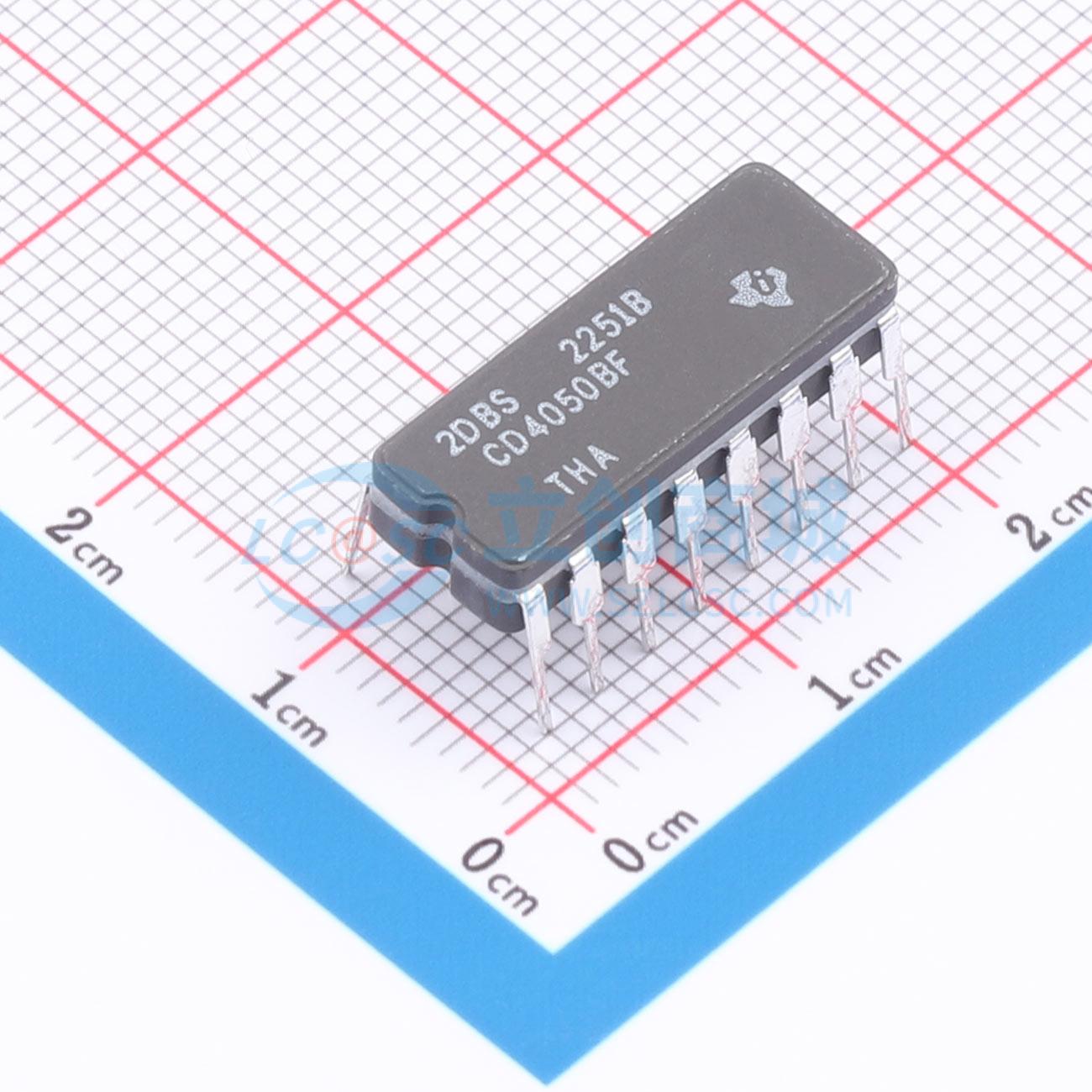

CD4050BF
CMOS六缓冲器/转换器，具备反相和非反相功能，可进行逻辑电平转换，能直接驱动两个DTL/TTL负载
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD4050BF
- 商品编号
- C3753911
- 商品封装
- CDIP-16
- 包装方式
- 管装
- 商品毛重
- 52.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 标准CMOS | |
| 输出类型 | 推挽式 | |
| 工作电压 | 3V~18V | |
| 元件数 | 6 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 48mA | |
| 拉电流(IOH) | 8mA | |
| 系列 | CD40 | |
| 工作温度 | -55℃~+125℃ | |
| 静态电流(Iq) | 600uA | |
| 传播延迟(tpd) | 70ns@5V,50pF | |
| 功能特性 | 电平转换 |
商品概述
CD4049UB是反相六缓冲器，CD4050B是非反相六缓冲器，仅使用单个电源VCC即可实现逻辑电平转换。进行逻辑电平转换时，输入信号高电平VIH可高于VCC电源电压。这些器件设计用作CMOS转DTL/TTL转换器，可直接驱动两个DTL/TTL负载（VCC = 5V，VOL ≤ 0.4V，IOL ≥ 3.3mA）。CD4049UB或CD4050B的16号引脚内部无连接，因此该引脚的连接不影响电路工作。对于不需要高灌电流或电压转换的应用，推荐使用CD4069UB六反相器。
商品特性
- CD4049UB为反相型
- CD4050B为非反相型
- 高灌电流，可驱动2个TTL负载
- 高到低电平逻辑转换
- 在20V电压下对静态电流进行100%测试
- 全封装温度范围下，18V时最大输入电流为1μA；25℃、18V时最大输入电流为100nA
- 5V、10V和15V参数额定值
应用领域
- CMOS转DTL/TTL六转换器
- CMOS电流灌或电流源驱动器
- CMOS高到低逻辑电平转换器
