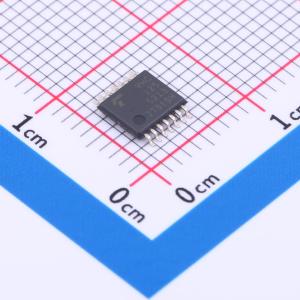

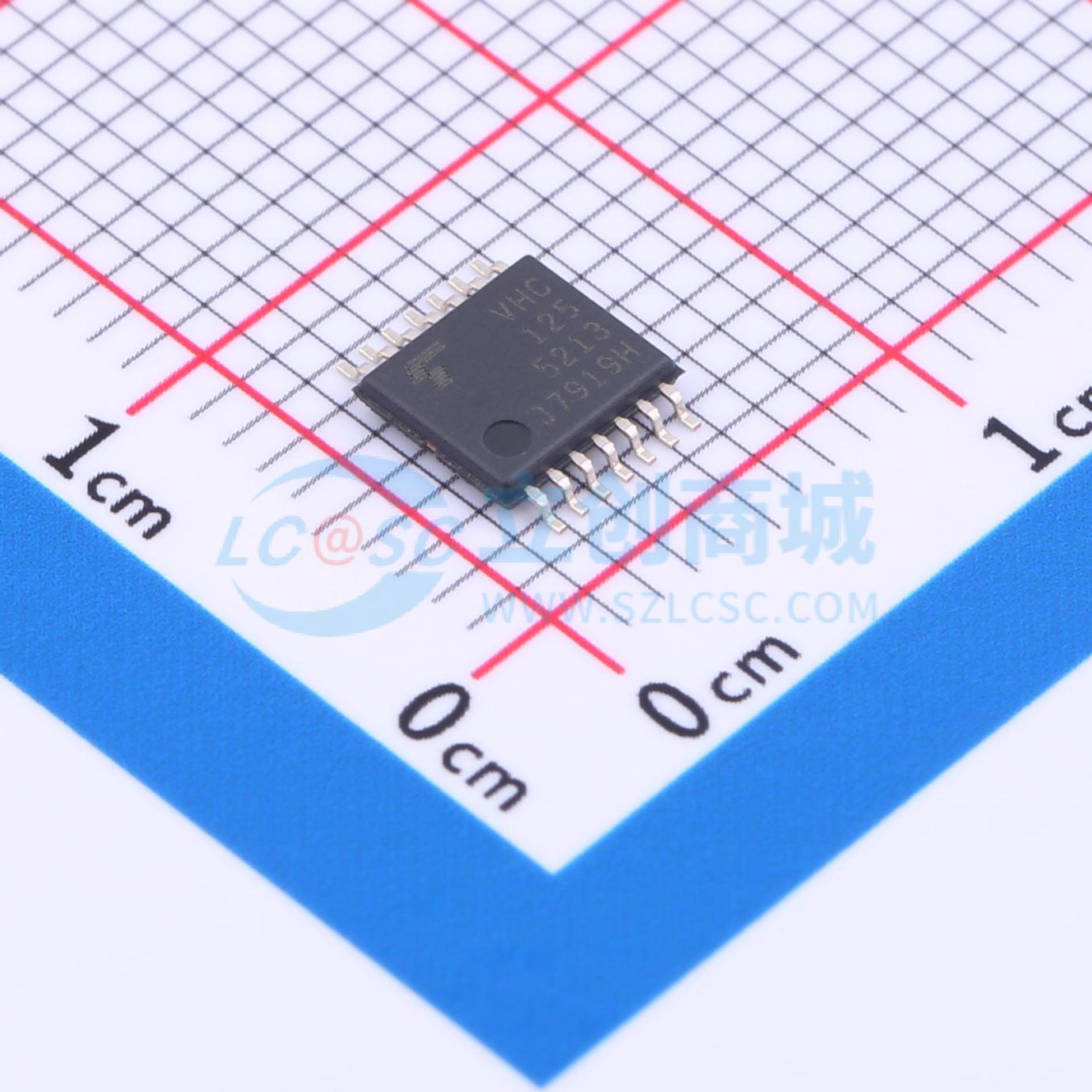

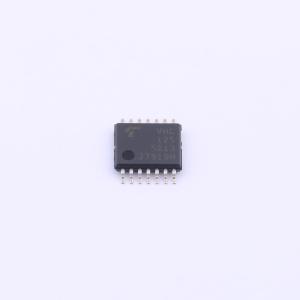

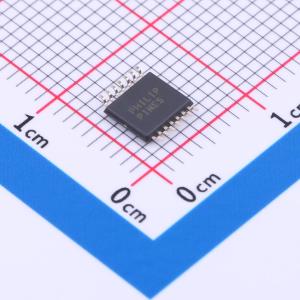

74VHC125FT
74VHC125FT
- 描述
- 高速CMOS四总线缓冲器，采用硅栅C2MOS技术制造。它们实现了与等效双极肖特基TTL相似的高速操作，同时保持了CMOS的低功耗。74VHC125FT需要将三态控制输入G(overline)设置为高电平，以使输出进入高阻抗状态，而74VHC126FT需要将控制输入G设置为低电平，以使输出进入高阻抗状态。输入保护电路确保可以在不考虑电源电压的情况下向输入引脚施加0至5.5V的电压。该器件可用于5V至3V系统和双电源系统（如备用电池）的接口。该电路可防止因电源和输入电压不匹配而导致的器件损坏。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- 74VHC125FT
- 商品编号
- C3753325
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.082克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~5.5V | |
| 元件数 | 4 | |
| 每个元件位数 | 1 | |
| 灌电流(IOL) | 8mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 8mA | |
| 系列 | 74VHC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 80uA | |
| 传播延迟(tpd) | 5.3ns@5V,50pF |
