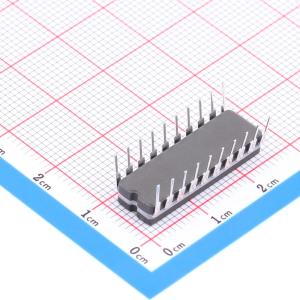

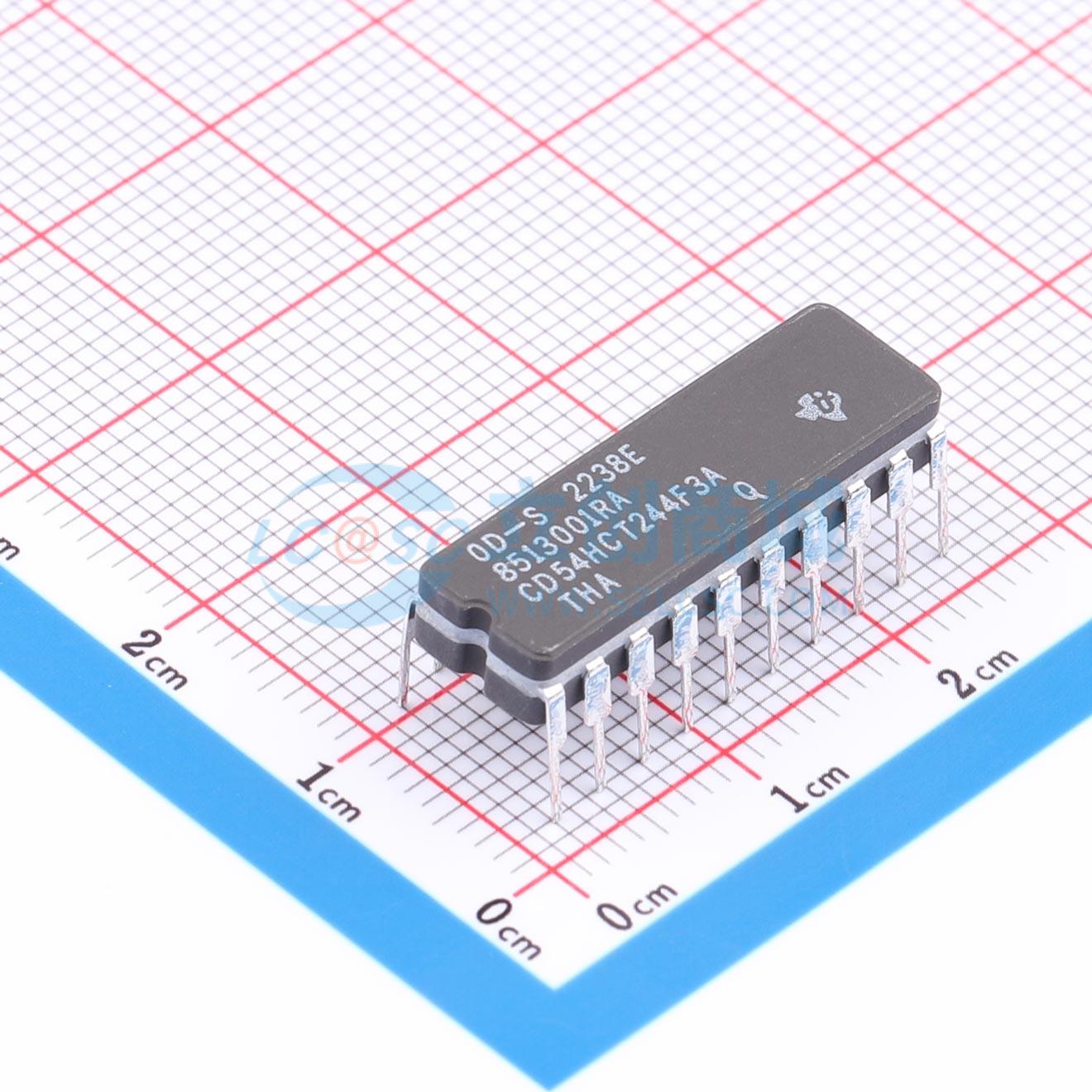

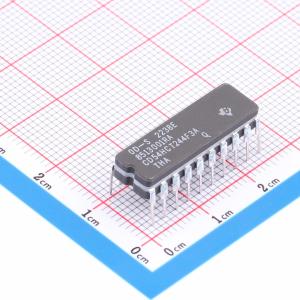

CD54HCT244F3A
CD54HCT244F3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CD54HCT244 8 通道 4.5V 至 5.5V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD54HCT244F3A
- 商品编号
- C3753280
- 商品封装
- CDIP-20
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | 2 | |
| 每个元件位数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 6mA | |
| 拉电流(IOH) | 6mA | |
| 系列 | 54HCT | |
| 工作温度 | -55℃~+125℃ |
商品概述
'HC240 和 ’HCT240 是具有两个低电平有效输出使能端的反相三态缓冲器。CD74HC241 、’HCT241、’HC244 和 ’HCT244 都是同相三态缓冲器，区别仅在于 241 具有一个高电平有效和一个低电平有效的输出使能端，而 244 具有两个低电平有效输出使能端。全部三种类型都具有相同的引脚排列。
商品特性
- HC/HCT240 反相，HC/HCT241 同相，HC/HCT244 同相
- 当 VCC = 5V、CL = 15pF、TA = 25°C 时，HC240 的传播延迟典型值为 8ns
- 三态输出缓冲输入
- 高电流总线驱动器输出
- 扇出（在温度范围内）：
- 标准输出：10 个 LSTTL 负载
- 总线驱动器输出：15 个 LSTTL 负载
- 宽工作温度范围： - 55°C 至 125°C
- 平衡的传播延迟及转换时间
- 与 LSTTL 逻辑 IC 相比，可显著降低功耗
- HC 类型：
- 工作电压为 2V 至 6V
- 高抗噪性：当 VCC = 5V 时，NIL = 30%，NIH = VCC 的 30%
- HCT 类型：
- 工作电压为 4.5V 至 5.5V
- 直接 LSTTL 输入逻辑兼容性，VIL = 0.8V（最大值），VIH = 2V（最小值）
- CMOS 输入兼容性，当电压为 VOL、VOH 时，II ≤ 1μA
