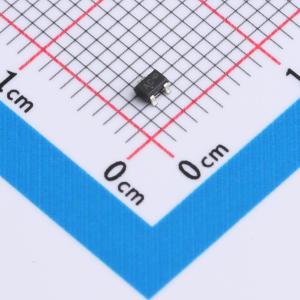

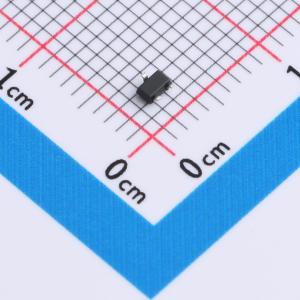

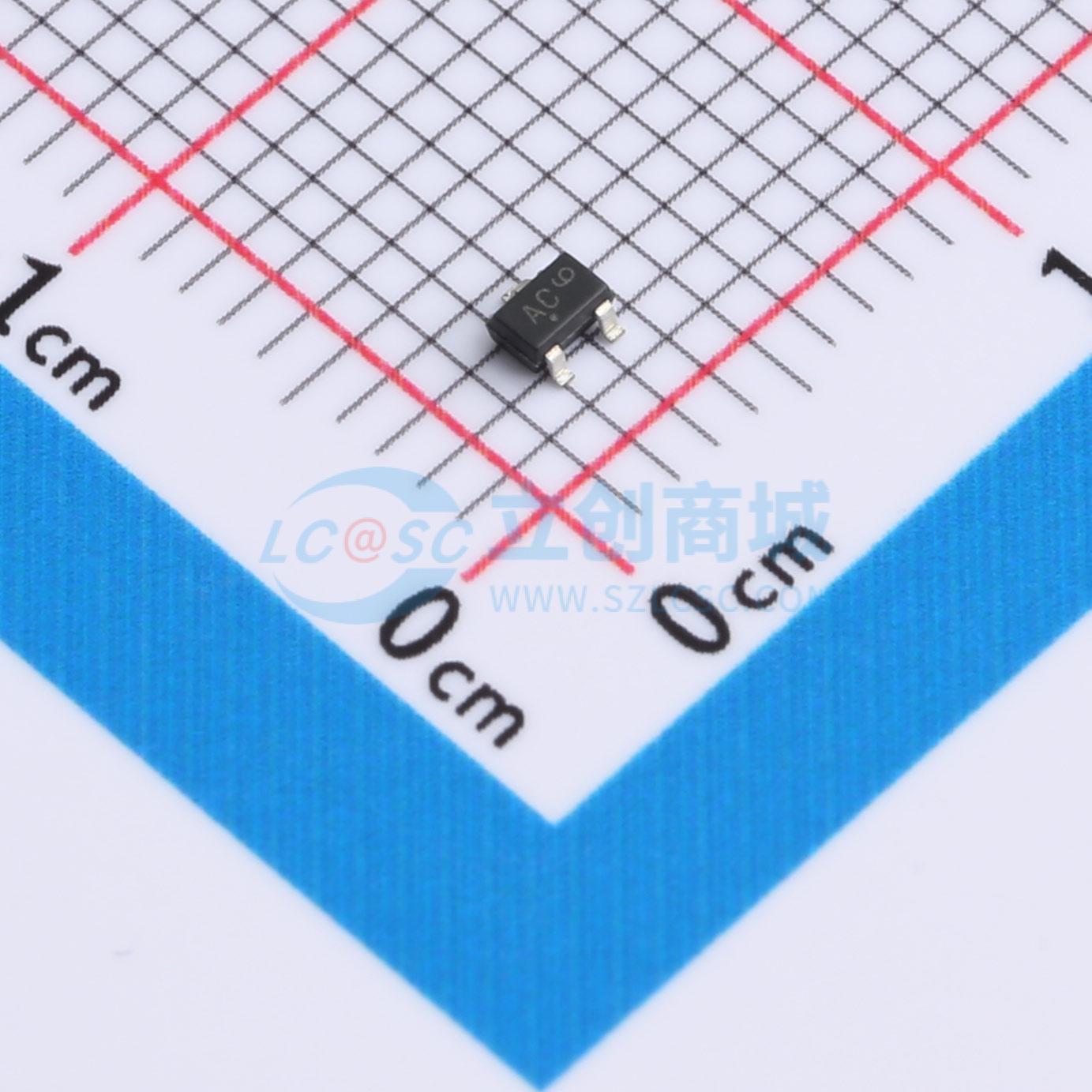

TPMMBZ27VCWT1G
22V截止 峰值浪涌电流：3A
- 描述
- 这款专为需要瞬态过压保护功能的应用而设计。它适用于对电压和静电放电敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备等应用场景。这些器件非常适合电路板空间有限的情况。专门用于保护连接到电源、数据和传输线路的敏感元件，使其免受由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPMMBZ27VCWT1G
- 商品编号
- C41408088
- 商品封装
- SOT-323
- 包装方式
- 编带
- 商品毛重
- 0.065克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 22V | |
| 钳位电压 | 31V | |
| 峰值脉冲电流(Ipp) | 3A | |
| 峰值脉冲功率(Ppp) | 150W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 25V | |
| 反向电流(Ir) | 100nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| Cj-结电容 | 40pF |
商品特性
- 150W峰值脉冲功率(8/20μs)
- 超低漏电流：nA级
- 工作电压：22V
- 低钳位电压
- 符合以下标准：- IEC 61000-4-2 (ESD) 抗扰度测试空气放电：±15kV 接触放电：±8kV
- IEC 61000-4-4 (EFT) 40A (5/50ns)
- IEC 61000-4-5 (雷击) 3A (8/20μs)
- 符合RoHS标准
- 封装：SOT-323
- 引脚镀层：无光锡
- 外壳材料：“绿色”模塑化合物
- UL阻燃等级94V-0
- 湿度敏感度：根据J-STD-020为3级
应用领域
- 手机及配件
- 笔记本电脑与手持设备
- 便携式仪器
- 机顶盒
- 工业控制
