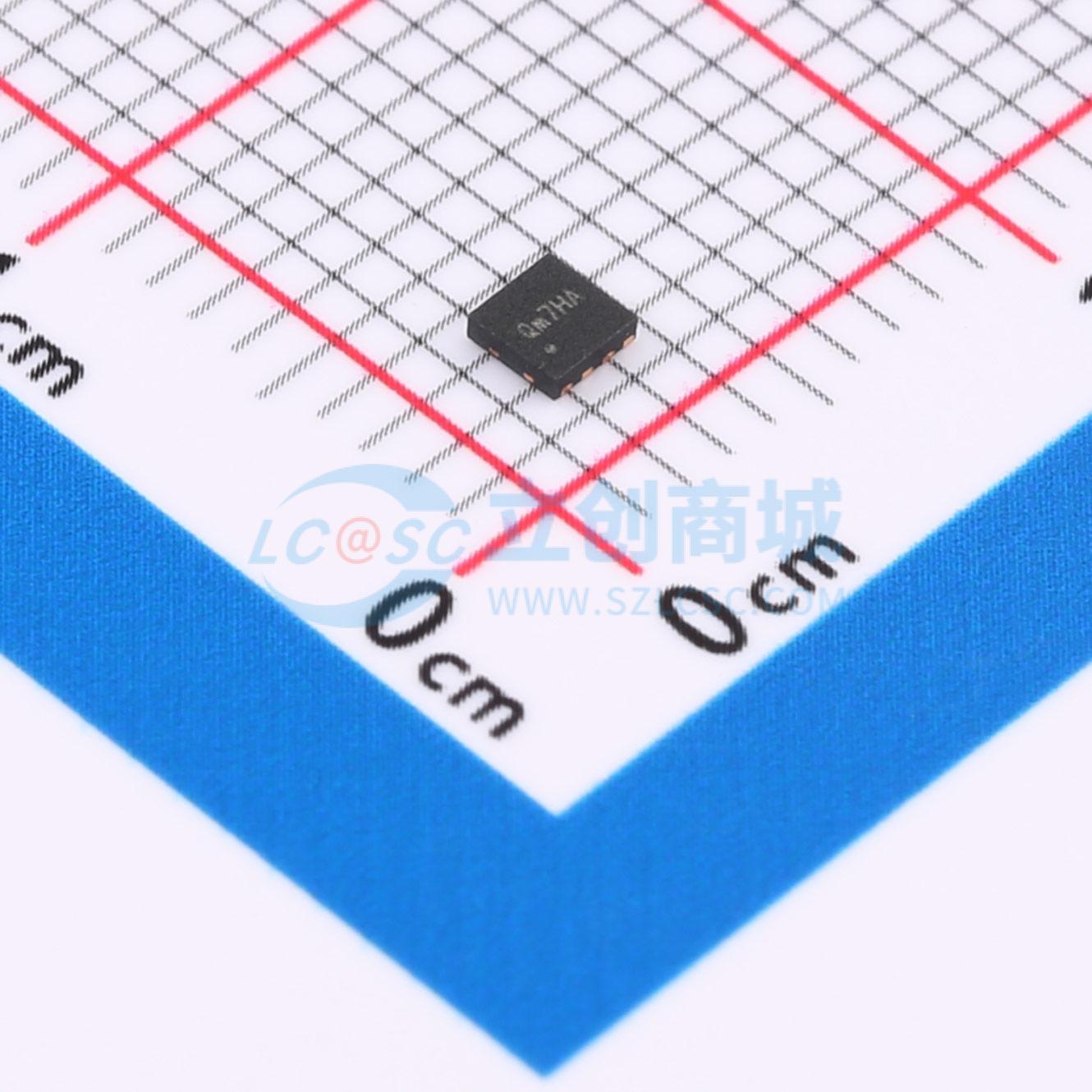

温馨提醒：图片仅供参考，商品以实物为准
SY8003C1DFC
高效5.5V 3A连续输出3MHz同步降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SY8003C1是一款高效率、高频率的同步降压DC/DC调节器,能够提供高达3A的连续输出电流。该芯片的工作输入电压范围为2.7V至5.5V,集成了主开关和同步开关,具有非常低的导通电阻,以减少传导损耗。其3MHz的开关频率使得外部组件尺寸减小,输出电压纹波低,适用于LCD电视、机顶盒、迷你笔记本电脑等应用。
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY8003C1DFC
- 商品编号
- C41407207
- 商品封装
- DFN-8-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.033635克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 3MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 55uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SY8003C1是一款高效、高频同步降压DC/DC稳压器，能够提供高达3A的输出电流。SY8003C1的输入电压范围宽，为2.7V至5.5V，并且集成了导通电阻RDS(ON)极低的主开关和同步开关，以最大限度地降低传导损耗。通过高于3MHz的开关频率，可实现低输出电压纹波以及较小的外部电感和电容尺寸。SY8003C1集成了可靠的短路和过压保护功能。
商品特性
- 通过高于3MHz的开关频率，可实现低输出电压纹波以及较小的外部电感和电容尺寸
- 集成可靠的短路和过压保护功能
- 内部开关（上/下）的导通电阻RDS(ON)低：110mΩ/80mΩ
- 具备3A连续负载电流能力
- 输入电压范围为2.7 - 5.5V，目标输出应用为4.2V
- 高开关频率（3MHz）可最大限度地减少外部元件数量
- 内部软启动功能可限制浪涌电流
- 打嗝模式保护
- 100%降压操作
- 符合RoHS标准且无卤素
- 采用紧凑封装：DFN2×2 - 8
应用领域
- 液晶电视
- 机顶盒
- 网络电脑
- 迷你笔记本电脑
- 接入点路由器
